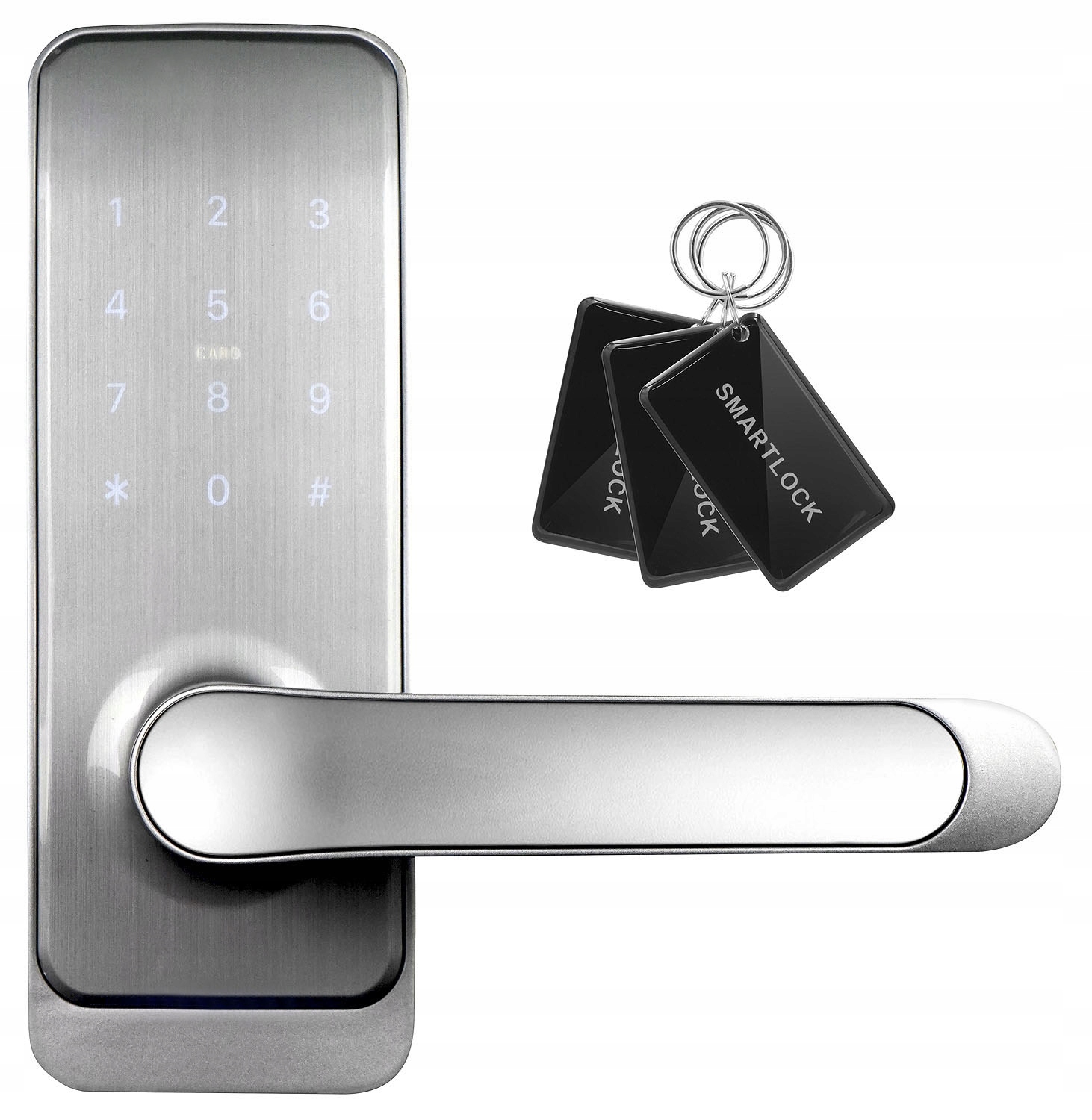

KLAMKA ELEKTRONICZNA Z KONTROLEREM DOSTĘPU EURA ELH-51H4

Elektroniczna klamka na szyfr, stanowi doskonałe rozwiązanie dla osób poszukujących bezpiecznego i wygodnego sposobu zabezpieczenia swojego mieszkania, lokalu, biura, magazynu i wszędzie tam gdzie chcemy zarządzać dostępem.

▶️Zasilanie - 4 baterie AA, żywotność ok 1 rok,

▶️czytnik breloków, 3 breloki w zestawie,

▶️montaż wewnątrz i na zewnątrz pomieszczeń,

▶️uniwersalna - do drzwi lewych i prawych.

▶️szyfrator - pamięć 100 kodów użytkowania.

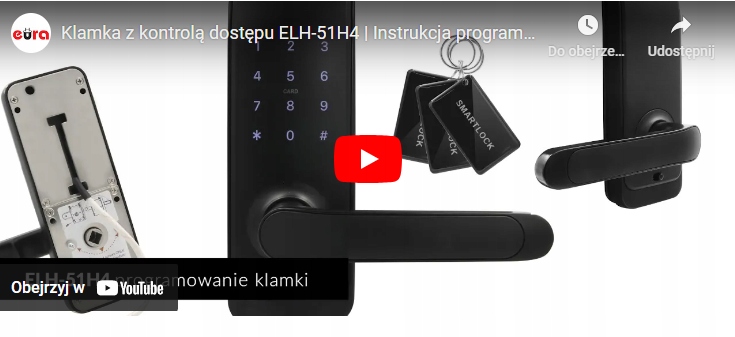

WIDEOINSTRUKCJA

Link: https://www.youtube.com/watch?v=Orisb5G4ZgU

Spis treści:

• 00:04 - dodanie kodu administratora
• 00:34 - dodanie kodu dostępu
• 01:28 - dodanie karta/brelok
• 02:11 - usunięcie kodu dostępu
• 02:53 - usunięcie karta/brelok
• 03:34 - włączenie trybu przejścia
• 04:14 - wyłączenie trybu przejścia
• 04:49 - włączenie trybu podwójnego
• 05:27 - wyłączenie trybu podwójnego
• 06:05 - włączenie wyciszenia klawiatury
• 06:42 - wyłączenie wyciszenia klawiatury
• 07:21 - zwiększenie głośności komend
• 07:57 - zmniejszenie głośności komend
• 08:35 - dodanie kolejnego kodu administratora

ZASADA DZIAŁANIA

Po zbliżeniu do czytnika breloka, wprowadzeniu poprawnego kodu PIN następuje zwolnienie blokady wewnątrz zamka umożliwiając tym samym otwarcie drzwi poprzez normalne przyciśnięcie klamki na części zewnętrznej. Otwarcie zostaje zasygnalizowane dźwiękiem. Okres oczekiwania na wciśnięcie klamki ustawiony jest fabrycznie na okres około 5 sekund, po tym czasie następuje ponowna blokada przekładni i przejście zamka w stan oczekiwania na podanie kolejnego impulsu z elektronicznego modułu kontroli dostępu.

Od strony wewnętrznej (lokalu) zawsze istnieje możliwość otwarcia drzwi poprzez zwykłe wciśnięcie klamki. Po zamknięciu otwartych drzwi następuje natychmiastowe zadziałanie mechanizmu zapadki, uniemożliwiając otwarcie drzwi od zewnątrz bez podania impulsu z elektronicznego modułu kontroli dostępu.

Istnieje możliwość awaryjnego otwarcia zamka przy użyciu zwykłego klucza mechanicznego, którego 2 sztuki znajdują się na wyposażeniu zestawu.

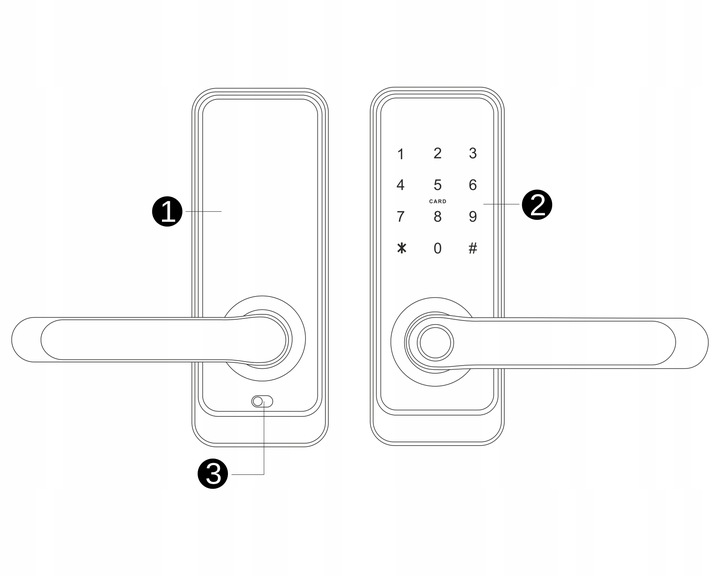

BUDOWA

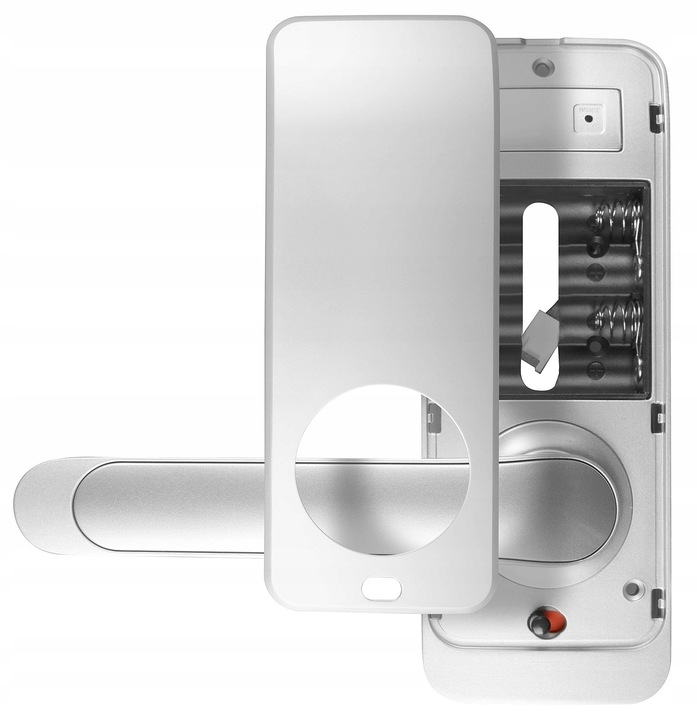

1. Pokrywa baterii
2. Klawiatura dotykowa wraz z czytnikiem kluczy zbliżeniowych
3. Elektroniczna blokada (funkcja pozwala dostać się do pomieszczenia tylko za pomocą kodu administratora lub klucza wejścia awaryjnego.

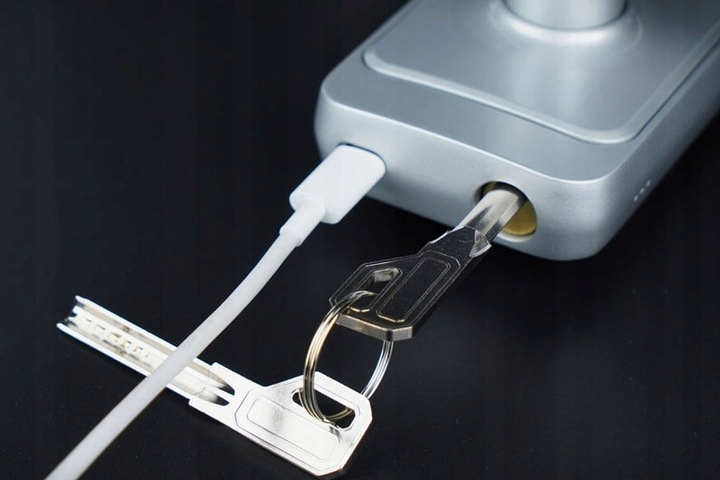

WEJŚCIE AWARYJNE

W przypadku konieczności wejścia awaryjnego np. z powodu rozładowania baterii można skorzystać z dwóch opcji.

1. Zasilić urządzenie wykorzystując power bank. W tym celu należy wprowadzić przewód do gniazda USB Typ C, znajdującego się z lewej strony u spodu zewnętrznej części urządzenia.
2. Wykorzystać wbudowaną wkładkę patentową (służącą wyłącznie do zastosowań awaryjnych) znajdującą się z prawej strony u spodu zewnętrznej części urządzenia. Dwa klucze do wkładki są dołączone do zestawu

ŁATWY MONTAŻ Z WYKORZYSTANIEM WMONTOWANEGO ZAMKA WPUSZCZANEGO

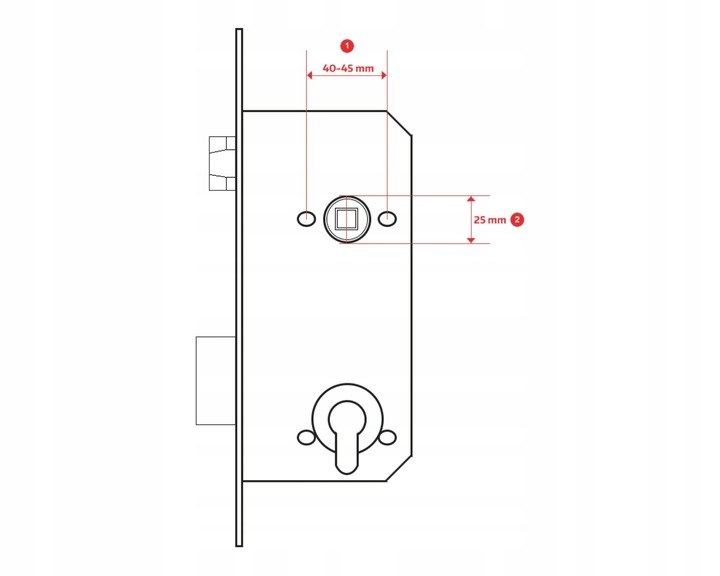

1.& 2.Wymiary wkładki patentowej w zamku wpuszczanym.

Do zestawu dołączone są trzpienie, tulejki oraz śruby umożliwiające montaż klamek w drzwiach o grubości 35~65 mm

Zaleca się instalowanie klamki z wykorzystaniem zamka o rozstawie 72 mm, 90 mm lub 92 mm.

SPECYFIKACJA TECHNICZNA

• Napięcie zasilania: 6 V DC
• Współczynnik ochrony: IP55
• Materiał obudowy: Stop cynku
• Rodzaj zasilania: Baterie alkaliczne (4 x AA 1,5V)
• Pobór prądu - czuwanie / praca: <18uA / 200 mA
• Maks. liczba użytkowników: Klucze zbliżeniowe, Kody PIN - 300
• Dopuszczalna wilgotność względna: 0-95%
• Przeznaczenie do drzwi: Lewe / prawe
• Czas trwania impulsu zwalniającego: 5-900 sek.
• Zalecane miejsce instalacji: wewnętrzne i zewnętrzne
• Szyfrator: Tak, dotykowy
• Maks. moc promieniowania (RFID): <5mW
• Częstotliwość pracy (RFID): Mifare 13,56 MHz
• Maksymalne siły operacyjne działające na szyld: Siła maksymalna - 10 N | Moment maksymalny 1 Nm
• Temperaturowy zakres pracy: -35ºC ~ +55ºC
• Wymiary szyldu zewnętrznego (W x SZ x G): 195 x 73 x 72 mm
• Wymiary szyldu wewnętrznego (W x SZ x G): 195 x 73 x 72 mm
• Waga netto: 1200 g

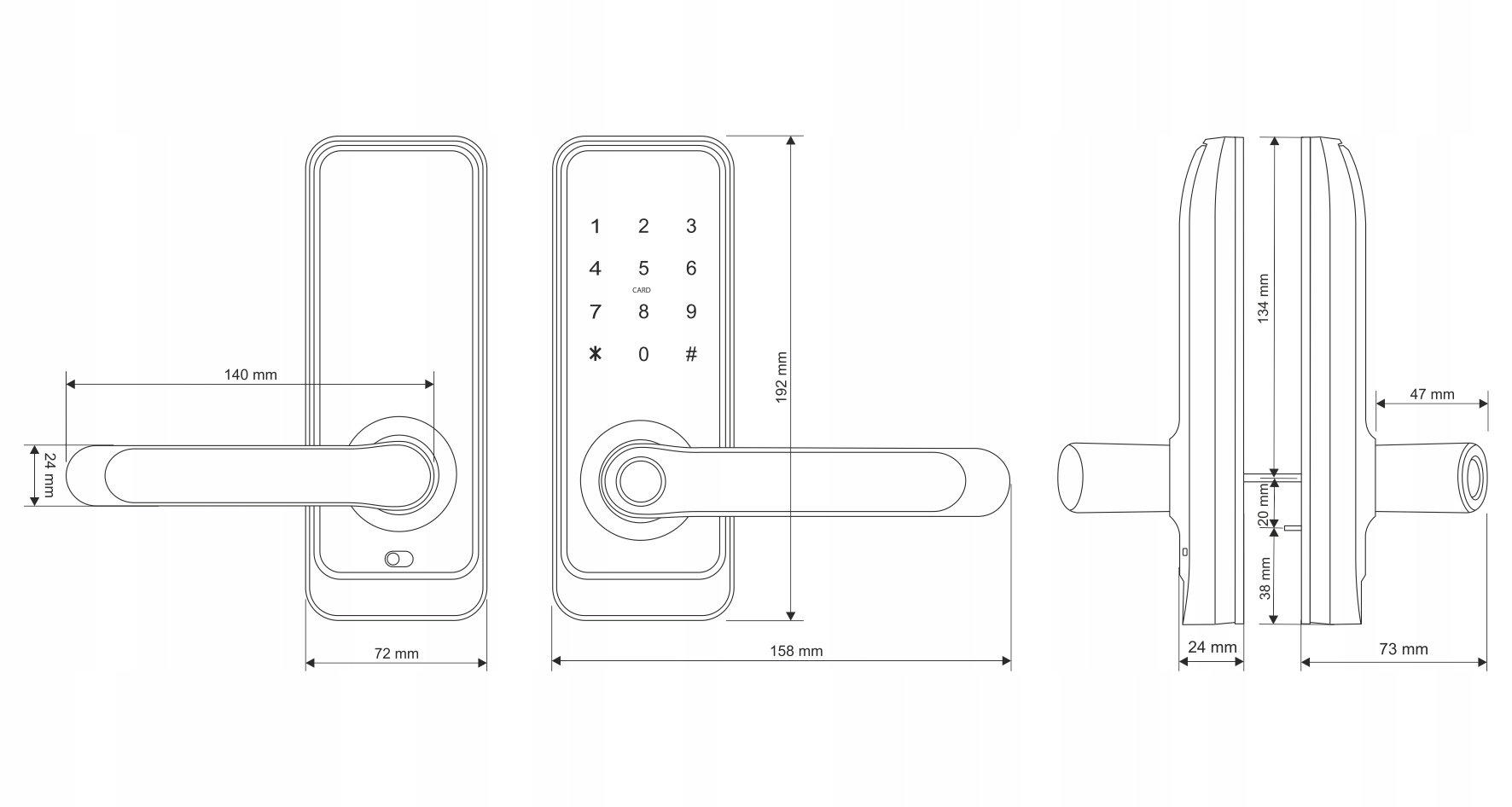

WYMIARY

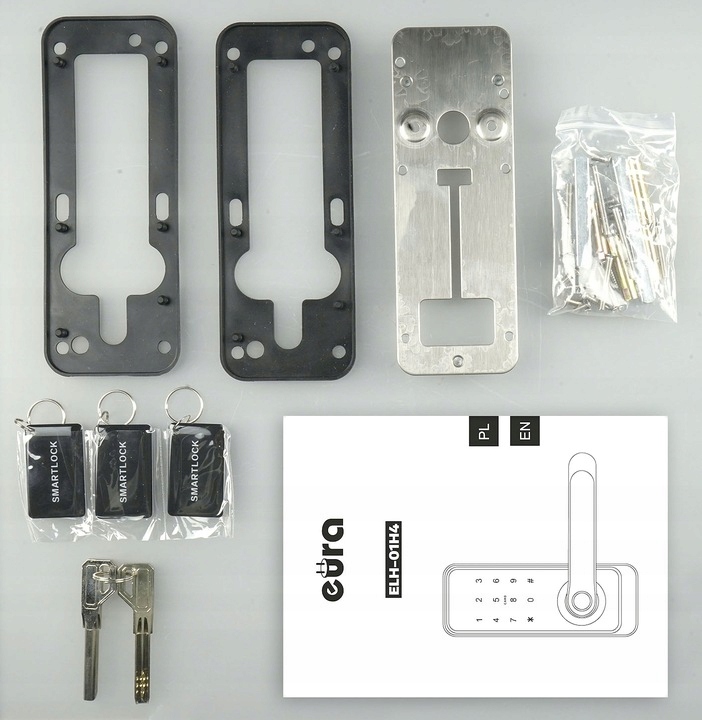

SKŁAD ZESTAWU

• klamka elektroniczna (2 części - zewnętrza i wewnętrzna)
• 2 podkładki antypoślizgowe
• 2 klucze do ręcznego otwierania drzwi w przypadku awarii
• 3 breloki Mifare 13,56 MHz
• szablon montażowy
• 2 trzpienie
• zawleczka kontrująca trzpień
• 6 śrub do tulejek montażowych
• 4 śruby mocujące podstawę obudowy do klamki z wbudowaną komora bateryjną
• 4 tulejki montażowe
• śruba kontrująca dodatkowy trzpień
• 2 tulejki kontrujące
• 3 śruby do tulejki kontrującej
