Czujnik ruchu mikrofalowy MVD-03B7

Czujka Mikrofalowa MVD-03B7

Precyzyjna Detekcja Ruchu

Oferuję nowoczesną czujkę mikrofalową MVD-03B7, idealną do precyzyjnej detekcji ruchu w różnych warunkach środowiskowych. To zaawansowane urządzenie wykorzystuje technologię mikrofalową, co zapewnia wysoką czułość i stabilność pracy, nawet w trudnych warunkach, takich jak zmienne temperatury czy zakłócenia zewnętrzne.

Główne cechy produktu:

• Zaawansowana technologia mikrofalowa – czujka wykorzystuje fale radiowe do wykrywania ruchu, co zapewnia większą skuteczność w porównaniu do tradycyjnych czujek podczerwieni.
• Szeroki zasięg detekcji – urządzenie może pokryć obszar o dużej powierzchni, idealne do stosowania zarówno wewnątrz, jak i na zewnątrz budynków.
• Odporność na warunki atmosferyczne – MVD-03B7 świetnie radzi sobie w zmiennych temperaturach, zapewniając niezawodność przez cały rok.
• Łatwość montażu – kompaktowa konstrukcja umożliwia prosty montaż na ścianie lub suficie, zarówno w pomieszczeniach komercyjnych, jak i prywatnych.
• Regulacja czułości – możliwość dostosowania czułości czujki pozwala na precyzyjne dopasowanie do indywidualnych potrzeb.

INSTALACJA CZUJNIKA

W celu zainstalowania czujnika należy:

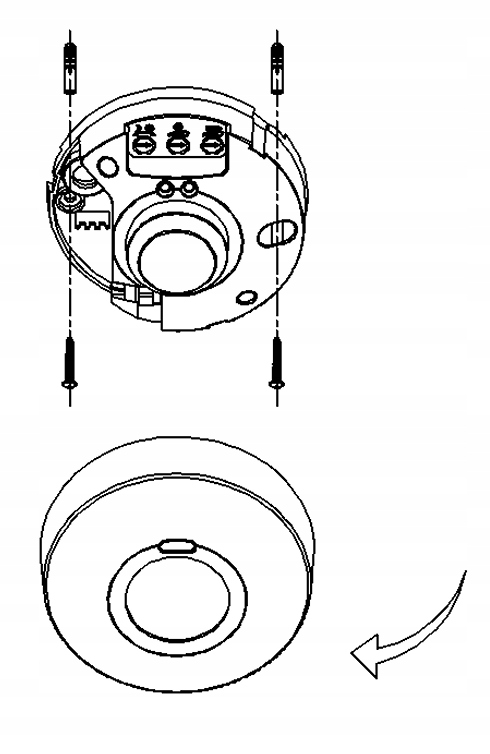

• Zdjąć górną pokrywę czujnika.
• Poprzez 2 mniejsze otwory w dnie głównego korpusu czujnika odznaczyć na ścianie lub suficie miejsce na kołki montażowe.
• W oznaczonych miejscach na suficie lub ścianie wywiercić otwory, a następnie umieścić w nich kołki montażowe.
• Za pomocą bezpiecznika lub włącznika głównego odłączyć zasilanie czujnika i odbiornika.

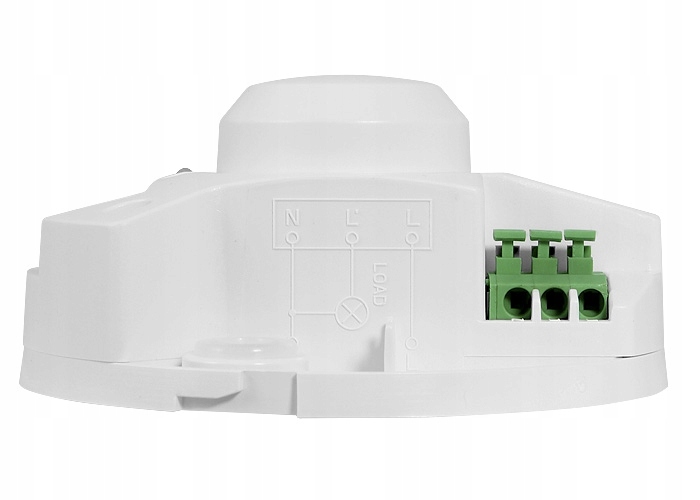

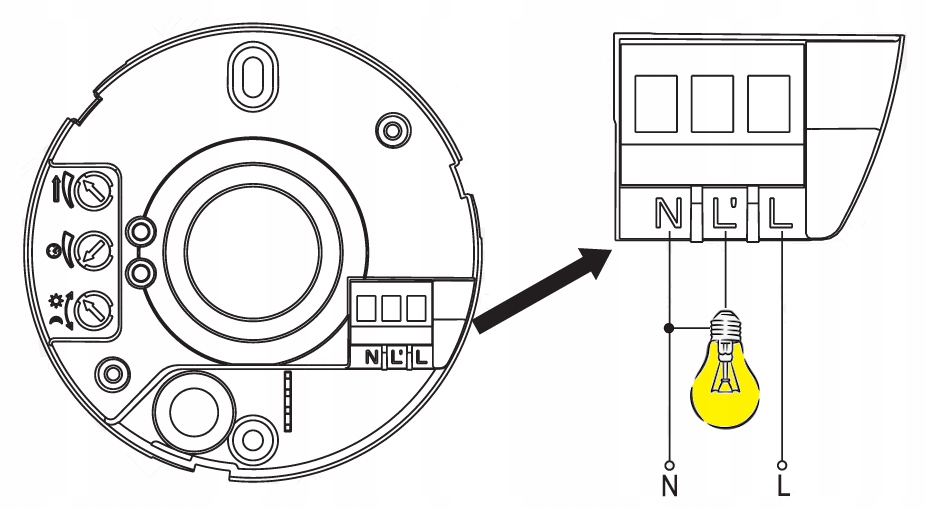

• Wyjąć plastikową zaślepkę z większego otworu w dnie głównego korpusu, a następnie przełożyć przez nie przewody zasilające oraz przewody sterujące obciążeniem/ odbiornikiem (np. przewody zasilające oświetlenie, wentylator, itp.).
• Za pomocą wkrętów i kołków montażowych przymocować korpus urządzenia do sufitu lub ściany.

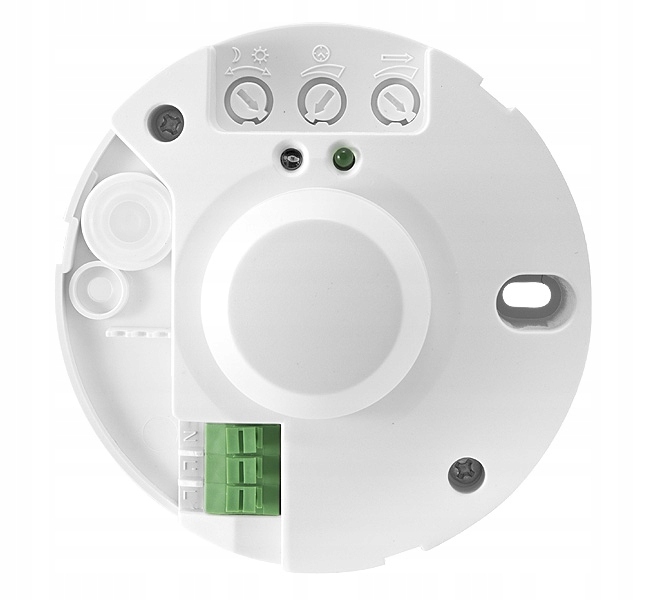

OPIS USTAWIEŃ URZĄDZENIA

USTAWIENIE PROGU NATĘŻENIA ŚWIATŁA (LUX)

Potencjometrem czułości światła ustawiamy minimalny próg zewnętrznego (naturalnego) oświetlenia przy jakim czujnik ruchu ma zadziałać. Pozycję przełącznika należy ustalić doświadczalnie – zakres regulacji to 3-2000 lx. Po skręceniu potencjometru do skrajnej lewej pozycji czujnik będzie załączał światło dopiero przy bardzo małym natężeniu światła zewnętrznego (od zmierzchu do świtu), zaś po skręceniu go do skrajnej prawej pozycji czujnik będzie załączał światło praktycznie zawsze.

USTAWIENIE CZASU ZWŁOKI

Potencjometrem czasu zwłoki ustawiamy czas, po którym oświetlenie ma się wyłączyć  od momentu wykrycia ostatniego ruchu przez czujnik. Aby zwiększyć czas zwłoki należy  potencjometr czasu zwłoki przekręcić zgodnie z ruchem wskazówek zegara. Maksymalna zwłoka czasowa wynosi ok. 1113 minut. Aby zmniejszyć czas zwłoki należy potencjometr czasu zwłoki przekręcić w kierunku przeciwnym do ruchu wskazówek zegara. Minimalna  zwłoka czasowa wynosi ok. 7-13 sekund.

USTAWIENIE ZASIĘGU CZUJNIKA

Służy do ustawienia zasięgu czujnika (średnicy pola detekcji). Po skręceniu potencjometru do skrajnej lewej pozycji średnica pola detekcji czujnika wyniesie około 2 m, zaś po skręceniu go do skrajnej prawej pozycji średnica pola detekcji czujnika wyniesie około 16 m (przy wysokości instalacji czujnika 3 m nad podłożem).

• Napięcie: 220-240V AC
• Częstotliwość prądu: 50/60Hz
• Czułość światła (próg zadziałania): 3/2000 LUX (regulacja)
• Czas świecenia: 10s-12min (regulacja)
• Zasięg wykrywania ruchu: 1 - 8 m (promień)
• System mikrofalowy: 5,8GHz
• Moc transmisji: <0,2mW
• Max. Obciążenie: 1200W (rezystancja), 300W (indukcyjne)
• Zasięg detekcji: 360°
• Temperatura otoczenia: -15ºC ~ +70ºC
• Wysokość montażu: 1.5 - 3.5 m
• Wymiary: ø95 x 40 mm [mm]
• Klasa odporności: IP20
