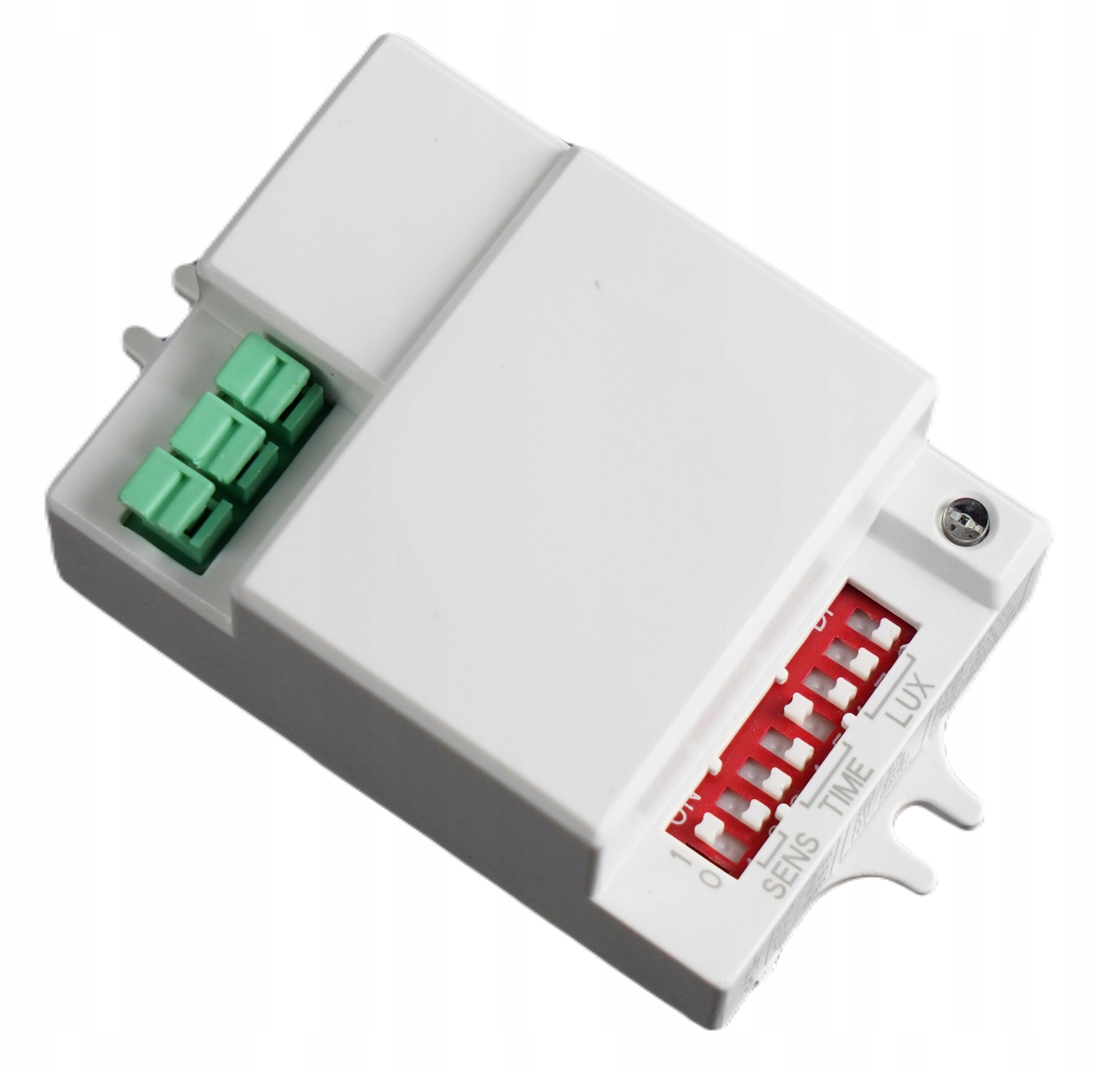

Czujnik ruchu mikrofalowy MVD-04B7

Główne cechy produktu:

• Zaawansowana technologia mikrofalowa – czujka wykorzystuje fale radiowe do wykrywania ruchu, co zapewnia większą skuteczność w porównaniu do tradycyjnych czujek podczerwieni.
• Szeroki zasięg detekcji – urządzenie może pokryć obszar o dużej powierzchni, idealne do stosowania zarówno wewnątrz, jak i na zewnątrz budynków.
• Odporność na warunki atmosferyczne – MVD-04B7 świetnie radzi sobie w zmiennych temperaturach, zapewniając niezawodność przez cały rok.
• Łatwość montażu – kompaktowa konstrukcja umożliwia prosty montaż na ścianie lub suficie, zarówno w pomieszczeniach komercyjnych, jak i prywatnych.
• Regulacja czułości – możliwość dostosowania czułości czujki pozwala na precyzyjne dopasowanie do indywidualnych potrzeb.

.

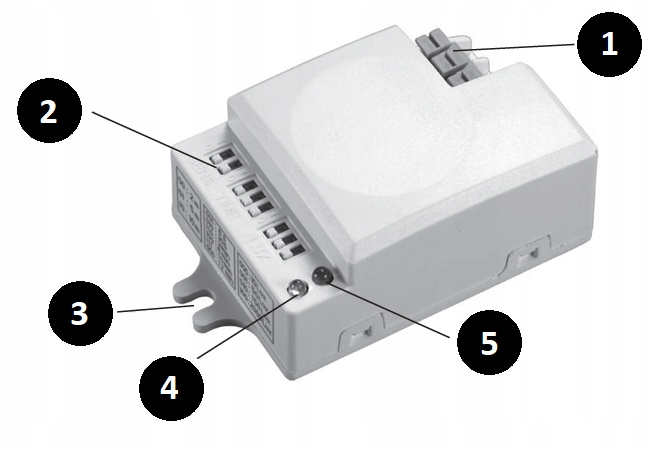

Budowa:

1. Zaciski elektryczne.
2. Przełącznik ustawień automatyki.
3. Otwory do montażu.
4. Sensor foto-optyczny.
5. Wskaźnik LED zasilania

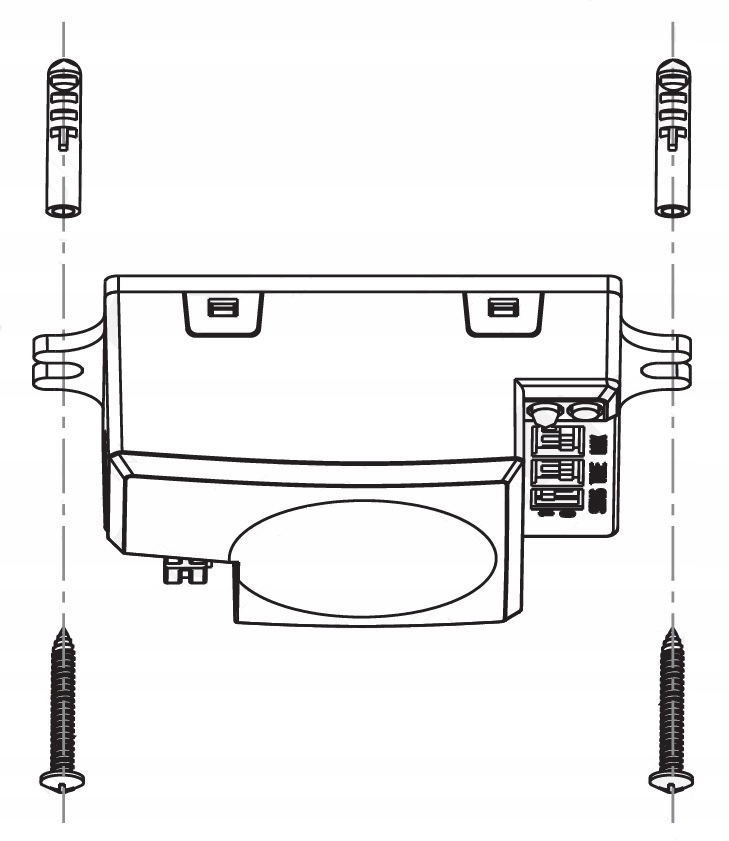

INSTALACJA CZUJNIKA

W celu zainstalowania czujnika należy:

• Poprzez 2 otwory po obu stronach czujnika odznaczyć na ścianie lub suficie miejsce na kołki montażowe.
• W oznaczonych miejscach na suficie lub ścianie wywiercić otwory, a następnie umieścić w nich kołki montażowe.
• Za pomocą bezpiecznika lub włącznika głównego odłączyć zasilanie czujnika i odbiornika.
• Za pomocą wkrętów i kołków montażowych przymocować korpus urządzenia do sufitu lub ściany.

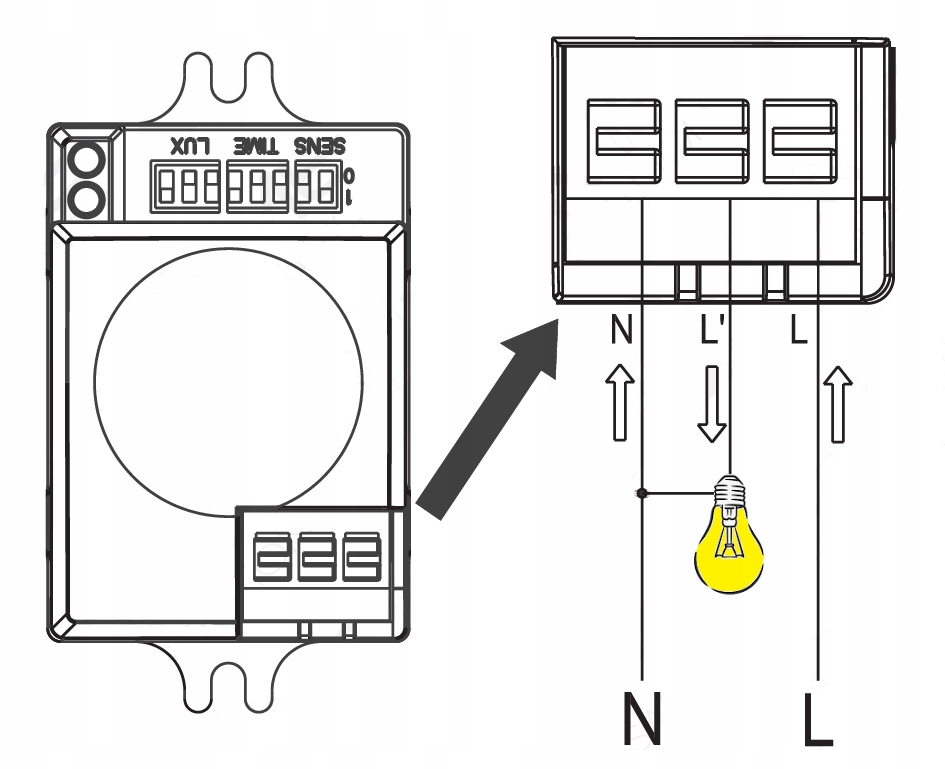

• Do zacisków oznaczonych jako L’, L i N czujnika mikrofalowego podłączyć wszystkie przewody elektryczne zgodnie z oznaczeniem oraz schematem połączeń.
• Za pomocą bezpiecznika lub włącznika głównego włączyć zasilanie czujnika i odbiornika.

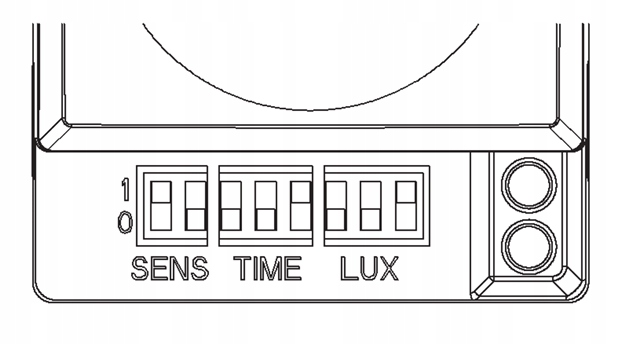

USTAWIENIA AUTOMATYKI

REGULACJA ŚREDNICY POLA DETEKCJI (CZUŁOŚCI) CZUJNIKA

Pierwsze dwa segmenty przełącznika służą do ustawienia zasięgu czujnika - średnicy pola detekcji (w zakresie ok. 4-16 m).

REGULACJA CZASU ZWŁOKI CZUJNIKA

Segmenty przełącznika 3-5  służą do ustawienia czasu zwłoki czujnika, czyli czasu, po którym przekaźnik czujnika wyłączy odbiornik (np. oświetlenie) od momentu wykrycia przez czujnik ostatniego ruchu w jego polu widzenia. Czas ten można ustawić w zakresie od około 5 sekund do około 10 minut.

REGULACJA PROGU NATĘŻENIA ŚWIATŁA ZEWNĘTRZNEGO

Ostatnie 3 segmenty 6-8 przełącznika (rys. 5) służą do ustawienia przez użytkownika takiego progu oświetlenia zewnętrznego (w zakresie od ok. 5 do 2000 Lux), przy którym czujnik będzie załączał odbiornik po wykryciu ruchu. Powyżej tego progu odbiornik nie będzie załączać się w ogóle. Ustawienie odpowiedniego progu nie pozwala na załączanie się np. światła za dnia.

OPIS USTAWIEŃ URZĄDZENIA

• Napięcie: 220-240V AC
• Częstotliwość prądu: 50/60Hz
• Czułość światła (próg zadziałania): 3/2000 LUX (regulacja)
• Czas świecenia: 10s-12min (regulacja)
• Zasięg wykrywania ruchu: 1 - 8 m (promień)
• System mikrofalowy: 5,8GHz
• Moc transmisji: <0,2mW
• Max. Obciążenie: 1200W (rezystancja), 300W (indukcyjne)
• Zasięg detekcji: 360°
• Temperatura otoczenia: -15ºC ~ +70ºC
• Wysokość montażu: 1.5 - 3.5 m
• Wymiary: ø95 x 40 mm [mm]
• Klasa odporności: IP20

SPECYFIKACJA TECHNICZNA

• Częstotliwość pracy: 5,8 GHz
• Napięcie zasilania: 230 V AC / 50 Hz
• Współczynnik ochrony: IP20
• Materiał obudowy: Tworzywo sztuczne
• Rodzaj czujnika: mikrofalowy
• Moc sygnału nadajnika: 5,42 dB
• Zalecane miejsce instalacji: sufity, wewnątrz pomieszczeń
• Zalecana wysokość instalacji: 1.5 - 3.5 m
• Kąt wykrywania ruchu:180° / 360°
• Zasięg wykrywania ruchu: Ø4 m / 10 m / 16 m
• Zakres regulacji zwłoki czasowej: 5 s / 30 s / 90 s / 3 min / 5 min / 10 min
• Zakres regulacji progu światła zewn.: 5 lx / 30 lx / 150 lx / 2000 lx
• Maks. obciążenie rezystancyjne: 1200 W
• Maks. obciążenie indukcyjne: 300 W
• Regulacja parametrów czujnika: Tak
• Regulacja czułości sensora: Tak
• Regulacja czasu podtrzymania oświetlenia: Tak
• Regulacja oświetlenie zawnętrznego: Tak
• Temperaturowy zakres pracy czujnika: -15ºC ~ +70ºC
• Wymiary czujnika (W x SZ x G): 25 x 74 x 40 mm
• Waga netto czujnika: 40 g
• Dane logistyczne:
• Wymiary opakowania (W x SZ x G): 110 x 50 x 37 mm
• Waga brutto: 80 g
• Typ opakowania: Karton
