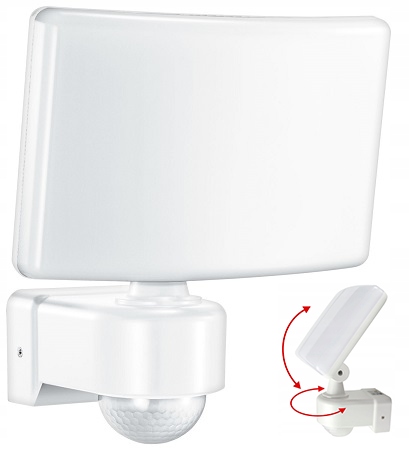

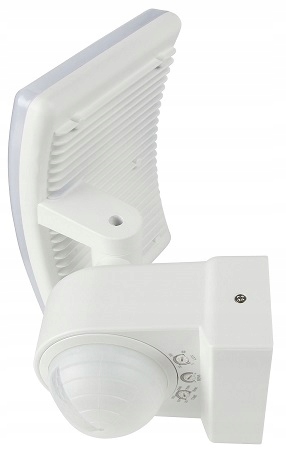

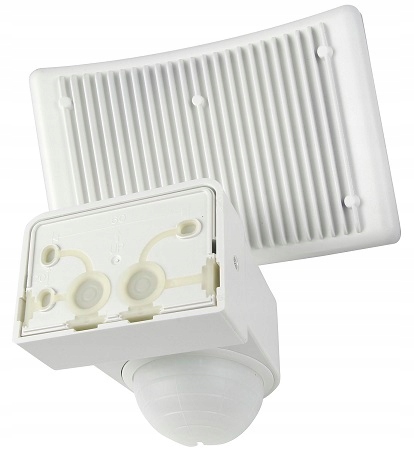

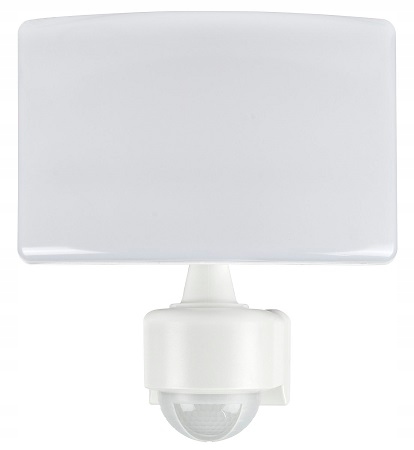

NAŚWIETLACZ LED Z CZUJNIKIEM RUCHU

"EL HOME" ML-40B7 White

• ZEWNĘTRZNY
• 30W, 4000K
• REGULACJA
• WODOODPORNA IP65

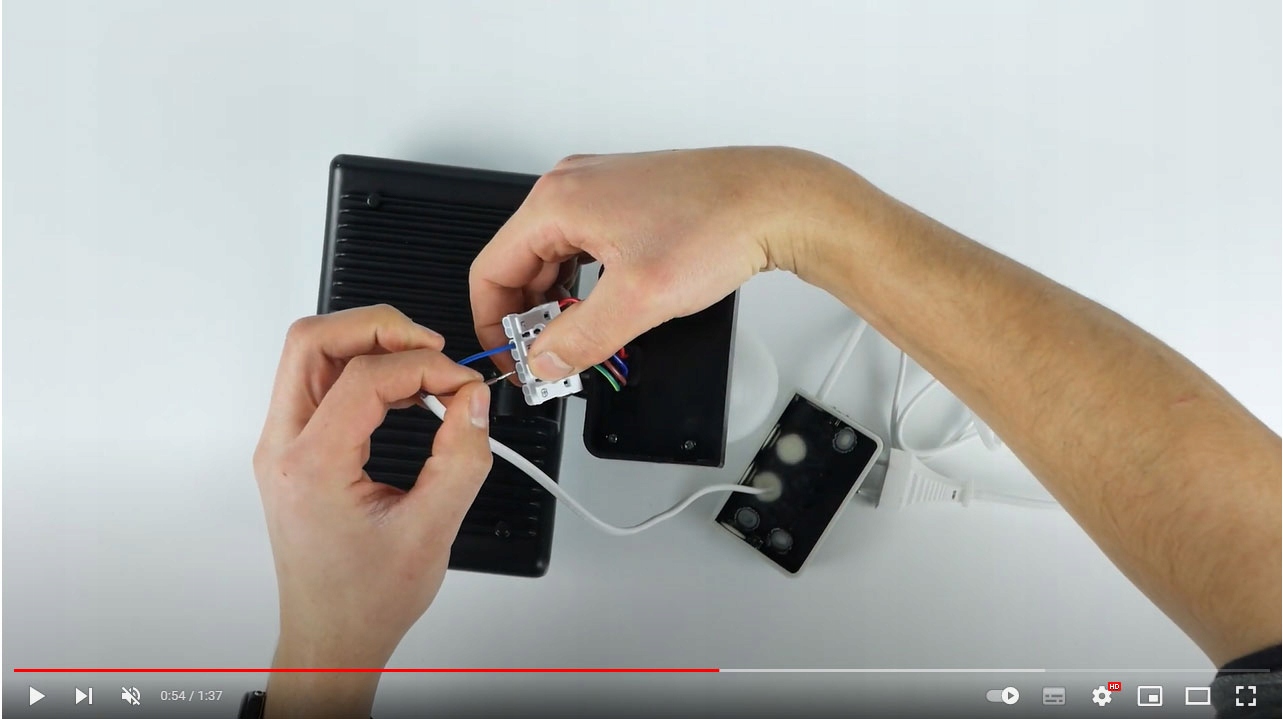

WIDEOINSTRUKCJA PODŁĄCZENIA

Link: https://www.youtube.com/watch?v=66vouY267L4

ZASADA DZIAŁANIA

Detekcja ruchu odbywa się na zasadzie pomiaru zmiany temperatury otoczenia w zadanym sektorze widzialności czujnika, w wyniku ruchu znajdującej się tam osoby. Jeśli w sektorze widzialności czujnika pojawi się osoba, automatycznie włącza się oświetlenie i pozostaje włączone tak długo, jak czujnik ruchu wykrywa ruch w obrębie pola „widzenia”. Jeśli w określonym (zadanym przez użytkownika) czasie nie zostanie wykryta obecność, oświetlenie zostanie automatycznie wyłączone.

Lampę wyposażono dodatkowo w specjalny sensor foto-optyczny, który pozwala opcjonalnie na oszczędzanie energii nie załączając oświetlenia np. w czasie dnia.

Lampa ML-40B7 wyposażono w diody SMD LED o mocy 30W które generują strumień świetlny 2200 lm. Istnieje możliwość podłączenia do lampy dodatkowego obciążenia (odbiornika) o maksymalnym poborze mocy 30W – wówczas po wykryciu ruchu w polu widzenia czujnika załączać się może równocześnie z oświetleniem dodatkowe urządzenie elektryczne.

Diody LED SMD (ang. Surface Mounted Device) to rodzaj diod LED, które są montowane na powierzchni płytki drukowanej, co umożliwia ich stosowanie w różnych urządzeniach elektronicznych. Ze względu na swoją niską moc i wysoką sprawność świetlną diody LED SMD są często wykorzystywane w różnych aplikacjach oświetleniowych, takich jak lampy, żyrandole czy oświetlenie ozdobne.

Diody LED SMD charakteryzują się niższym zużyciem energii niż inne rodzaje źródeł światła, takie jak żarówki halogenowe czy żarówki incandescentne. Oznacza to, że mogą one pomóc w zmniejszeniu zużycia energii elektrycznej w domu czy biurze. Diody LED SMD są również bardziej trwałe niż inne rodzaje źródeł światła, co oznacza, że nie trzeba ich tak często wymieniać, co może również przyczynić się do oszczędności energii.

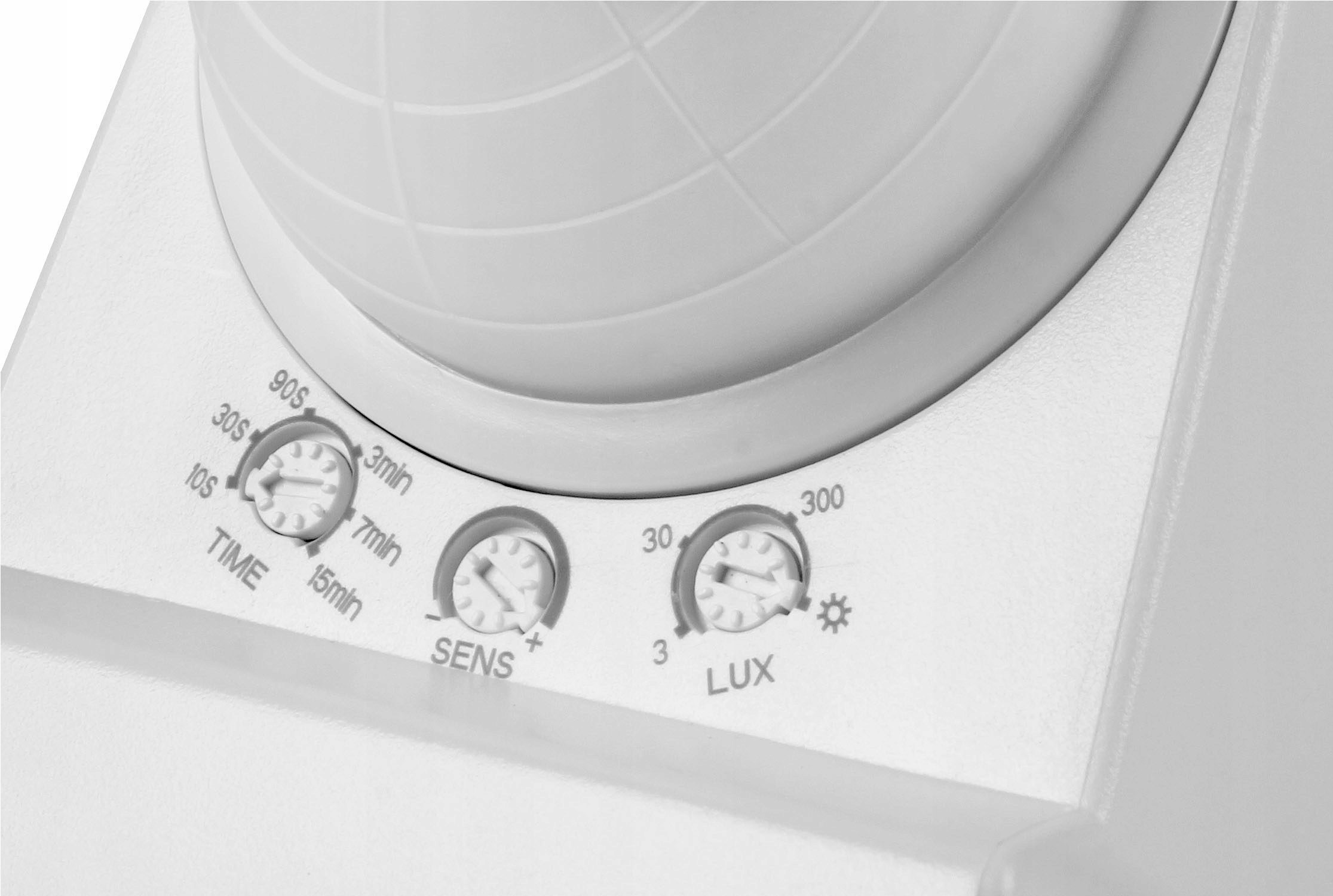

Urządzenie wyposażono w zestaw trzech potencjometrów do sterowania automatyką lampy:

• potencjometr regulacji czasu podtrzymania oświetlenia,
• potencjometr regulacji progu oświetlenia zewnętrznego,
• potencjometr regulacji zwłoki czasowej podświetlenia lampy.

Specyfikacja techniczna:

• Napięcie zasilania  AC 230V / 50Hz

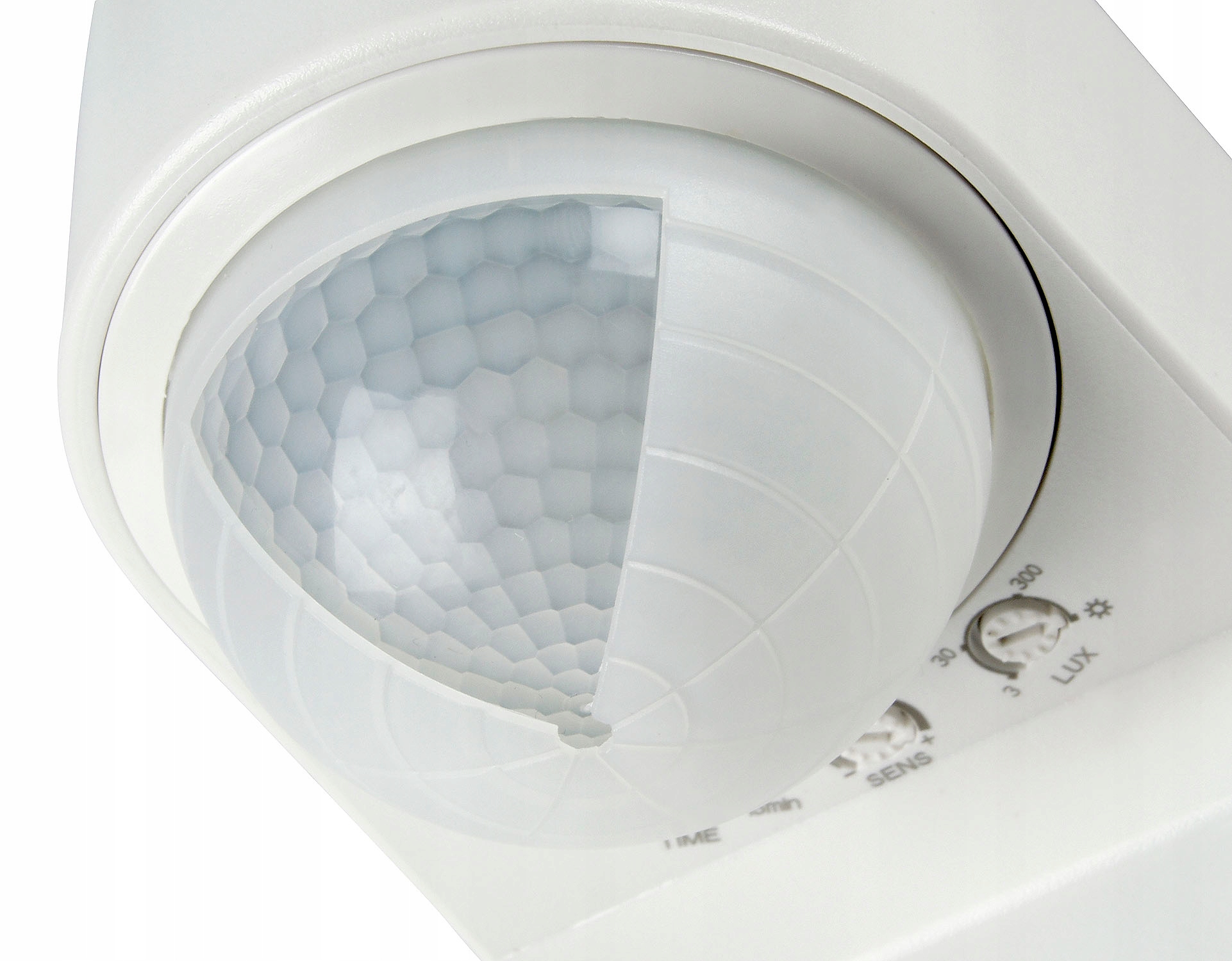

• Rodzaj czujnika  PIR
• Materiał obudowy  Tworzywo sztuczne
• Kąt wykrywania ruchu  240°
• Zalecane miejsce instalacji  zewnętrzne  1.8 - 2.4m
• Zakres wykrywania ruchu  max. 10m
• Zakres regulacji zwłoki czasowej  Min. 10 sek ±3 sek, maks. 5 min ± 1 min
• Zakres regulacji progu światła zewn. 3 lx - 2000 lx
• Pobór mocy  30W
• Strumień światła  2200 lm
• Temperatura barwowa  4000 K
• Temperaturowy zakres pracy  -20ºC ~ +40ºC
• Współczynnik ochrony  IP65
• Wymiary (W x SZ x G)  225 x 171 x 199 mm
• Waga netto  600 g

ZESTAW ZAWIERA

• Naświetlacz LED
• Płytka do montażu rogowego
• Kołki i śruby montażowe - 1 komplet
• Instrukcję obsługi
