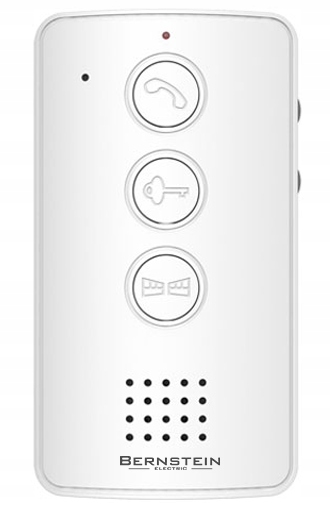

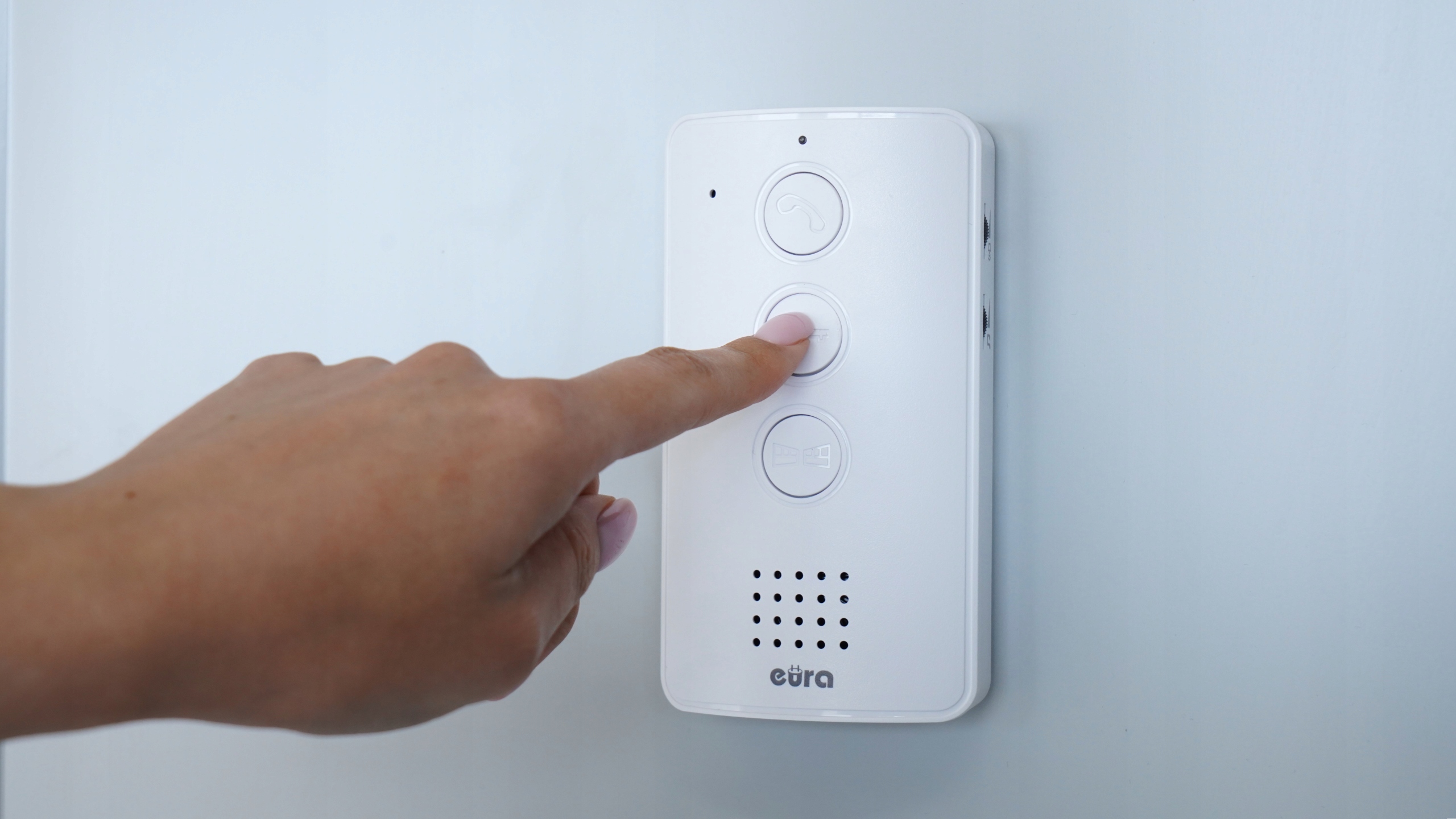

UNIFON BERNSTEIN" ADU-03RU do rozbudowy

• obsługa 2 wejść (furtka i brama)
• do rozbudowy zesatwu domofonu BERNSTEIN ADP-03RU
• głośnomówiący unifon w kolorze białym

WIDEOINSTRUKCJA

Link: https://www.youtube.com/watch?v=LUkmQIgSaMo

Spis treści:

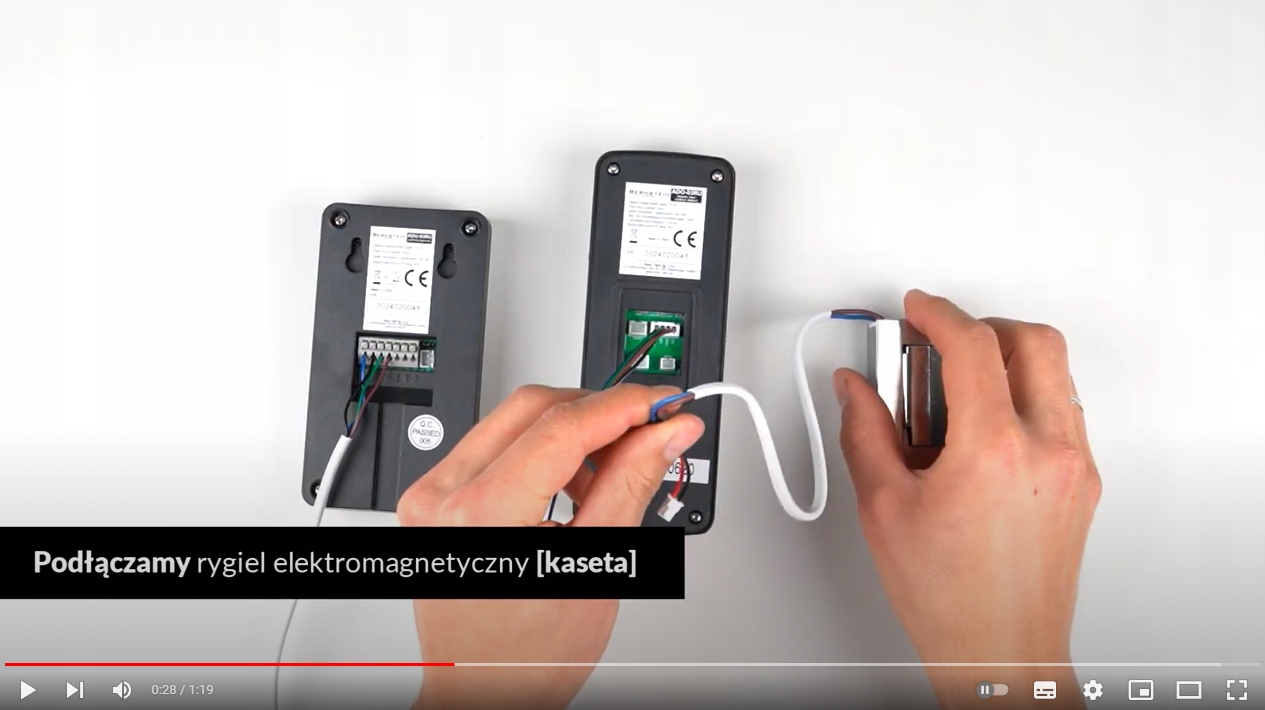

• 00:08 - podłączenie przewodów komunikacyjnych [kaseta]
• 00:12 - podłączenie przewodów komunikacyjnych [unifon]
• 00:28 - podłączenie elektrozaczepu
• 00:38 - podłączenie przycisku opuszczenia posesji [exit]
• 00:45 - podłączenie zasilania
• 00:53 - test urządzenia

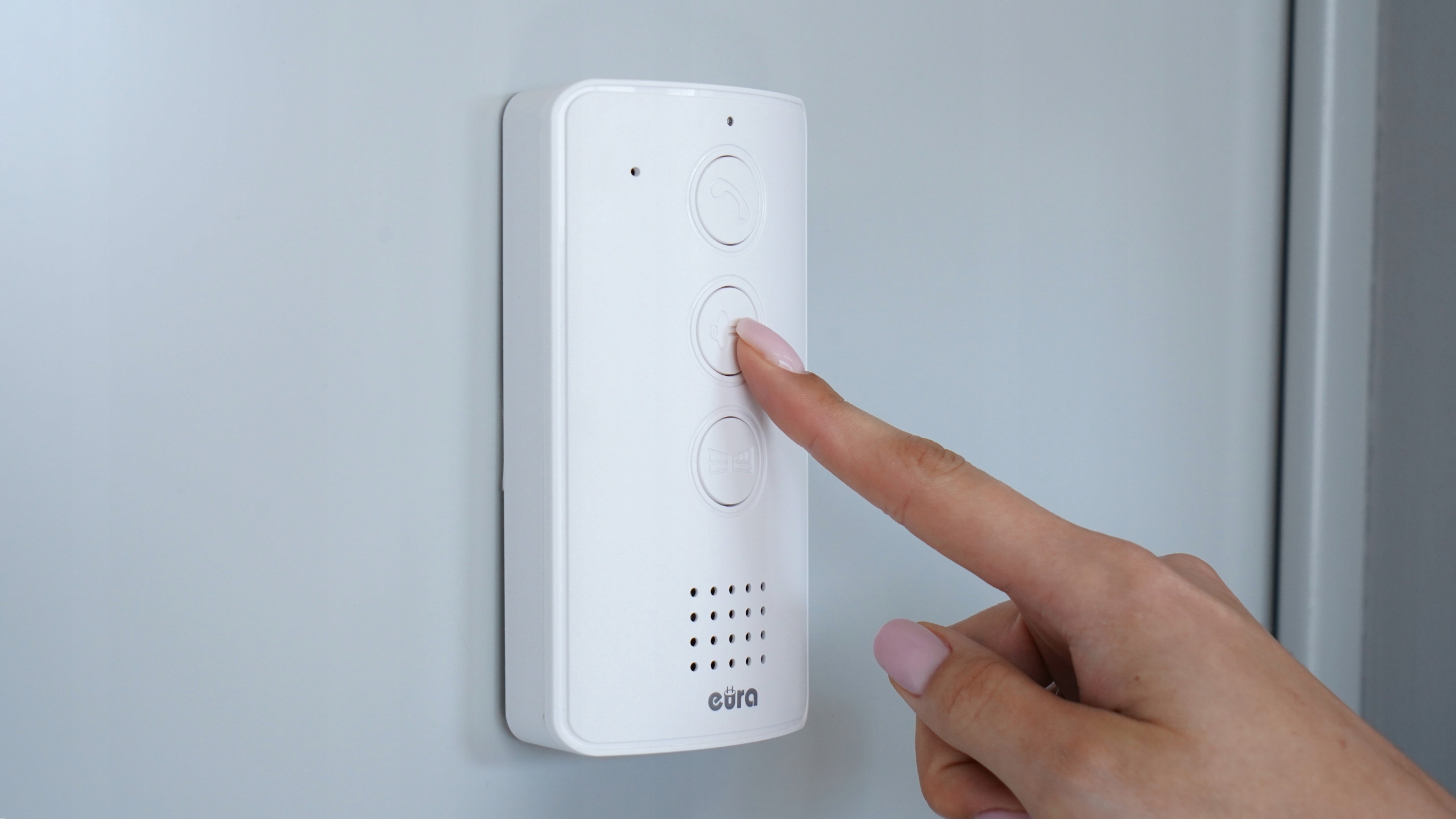

UNIFON ADU-03RU

Głośnomówiący unifon umożliwia obsługę dwóch wejść poprzez bezpośrednie sterowanie ryglem elektromagnetycznym. Ponadto wyposażony jest w funkcję regulacji głośności rozmowy oraz przycisk dyskretnego podsłuchu otoczenia modułu zewnętrznego.

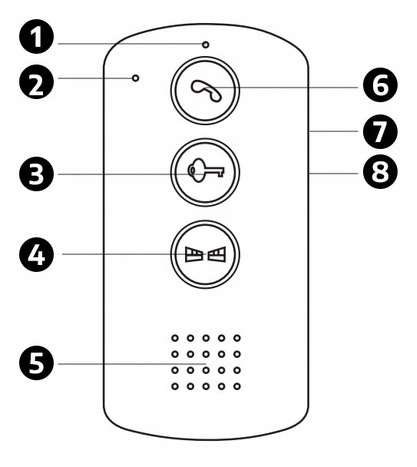

BUDOWA UNIFONU

1. Wskaźnik LED

2. Mikrofon

3. Przycisk otwarcia furtki

4. Przycisk otwarcia bramy

5. Głośnik

6. Przycisk prowadzenia rozmowy

7. Regulacja głośności rozmowy

8. Regulacja głośności dzwonka

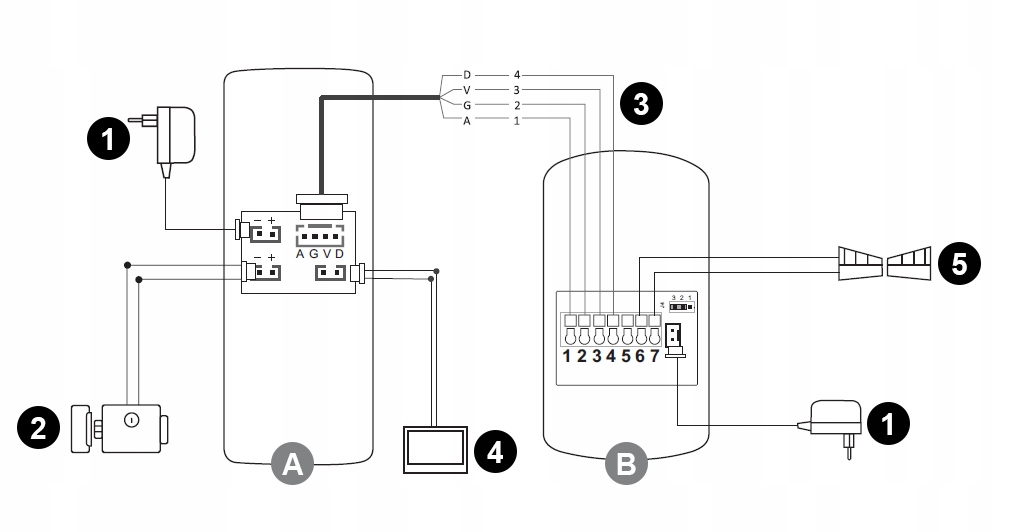

SCHEMAT PODŁĄCZENIOWY

LEGENDA

A. Stacja Bramowa | B. Unifon

1. Adapter zasilający DC 12V | Uwaga! Adaptery mogą zostać zastąpione zasilaczem na szynę DIN DC 12V/ 2,5A
2. Elektrozaczep (rygiel elektromagnetyczny) DC 12V, 350mA
3. Przewody komunikacyjne
4. Przycisk opuszczenia posesji
5. Napęd bramy

DODATKOWE INFORMACJE

1. Jaki przewód muszę zastosować do połączenia unifonu z kasetą zewnętrzną?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m - zalecany przewód XzTKMXpw 4x2 x0,5mm2
• do 50m - zalecany przewód XzTKMXpw 4x2 x0,8mm2

2. Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z ryglem (elektrozaczepem)?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2

3. Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik woodoporności IP44, dzięki czemu może być narażone na czynniki atmosferyczne.

5. Czy mogę zastosować zasilacz na szynę DIN?

Tak, zalecany zasilacz powinien charakteryzować się napięciem DC 12V oraz mocą nie mniejsza niż 2A.
