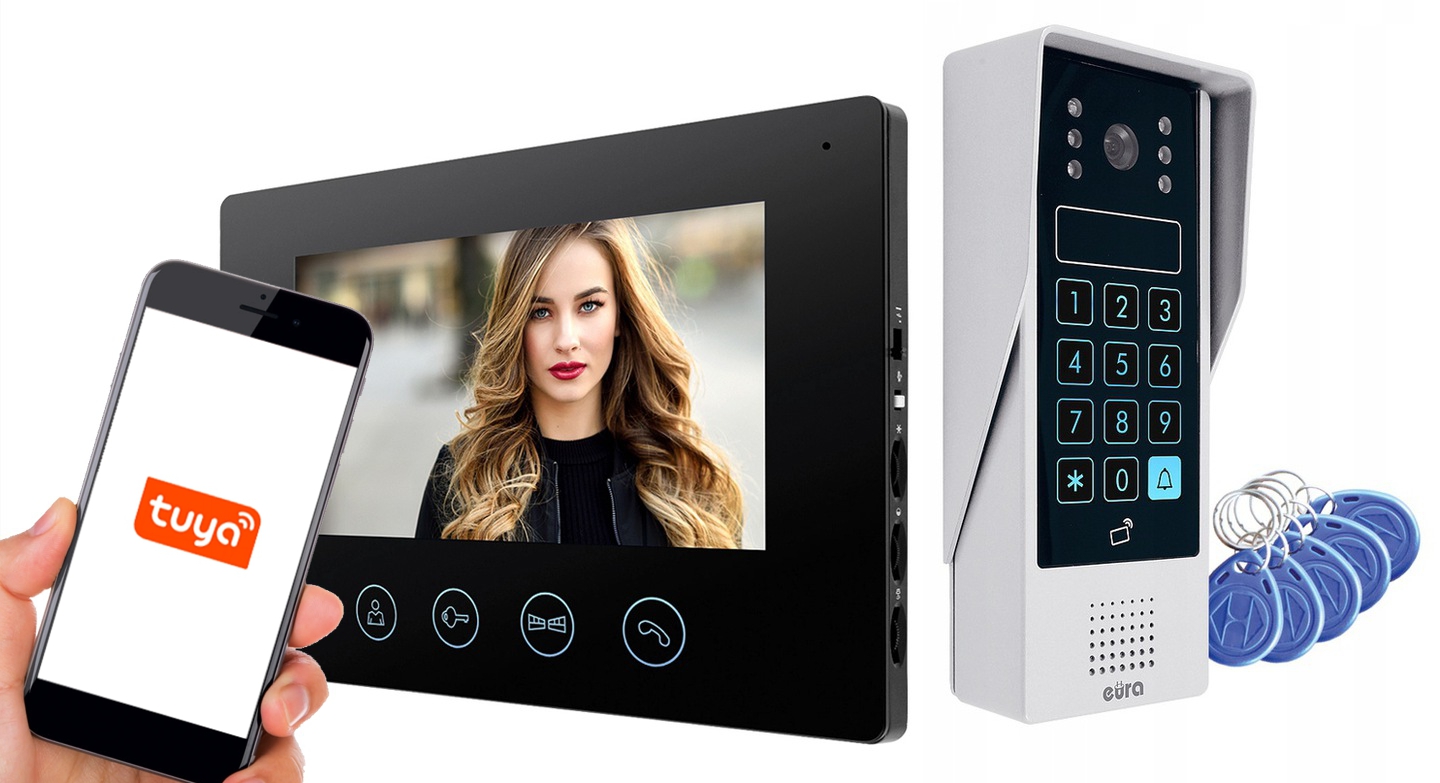

WIDEODOMOFON WiFi "EURA" VDP-92A3 DELTA +

► aplikacja mobilna z menu w j. polskim - Tuya

► monitor z WiFi z ekranem LCD 7'',

► otwieranie 2 wejść (furtka, brama),

► solidna, metalowa obudowa kasety zewnętrznej,

► podświetlany szyfrator + czytnik breloków (5 breloków w zestawie),

► rozdzielczość kamery Full HD 1080 p.,

► szeroki kąt widzenia kamery w poziomie /pionie 115º /60º.

KONSUMENCKI LIDER JAKOŚCI 2023

W 2023 roku wideodomofony "Eura" zostały wyróżnione złotym godłem Konsumencki Lider Jakości w kategorii "Wideodomofony i domofony".

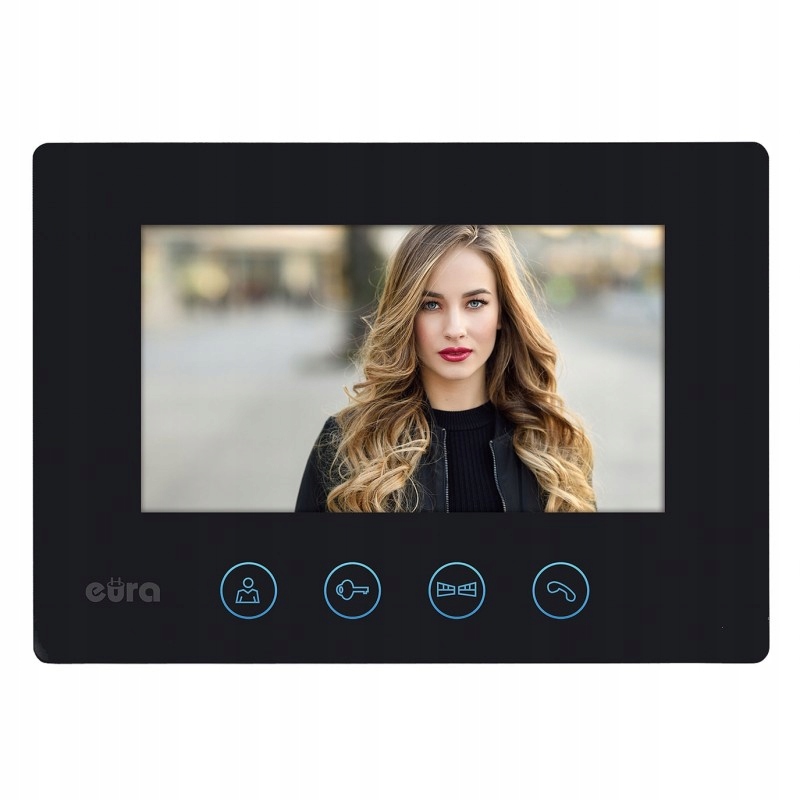

MONITOR VDA-41A3

Posiada 7'' ekran charakteryzujący się obrazem o doskonałej jakości. Urządzenie wyposażone jest w pokrętła regulacyjne umożliwiające dostosowanie głośności rozmowy, jasności oraz nasycenia obrazu. Używając przycisku znajdującego się nad pokrętłami, użytkownik może wybrać jedną z 16 dostępnych melodii gongu, a przesuwając przełącznik — zmienić jej głośność. Monitor posiada wbudowany moduł WiFi umożliwiający obsługę urządzenia za pomocą aplikacji Tuya Smart dostępnej na platformy Android i iOS.

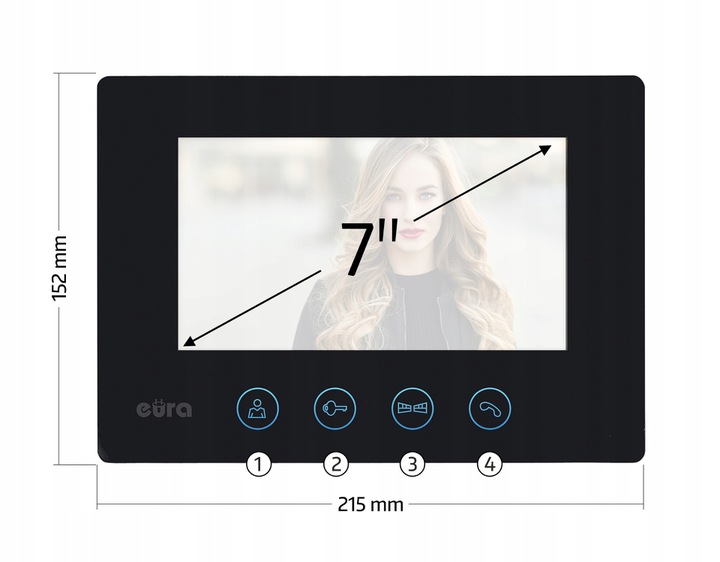

7 calowy ekran monitora!

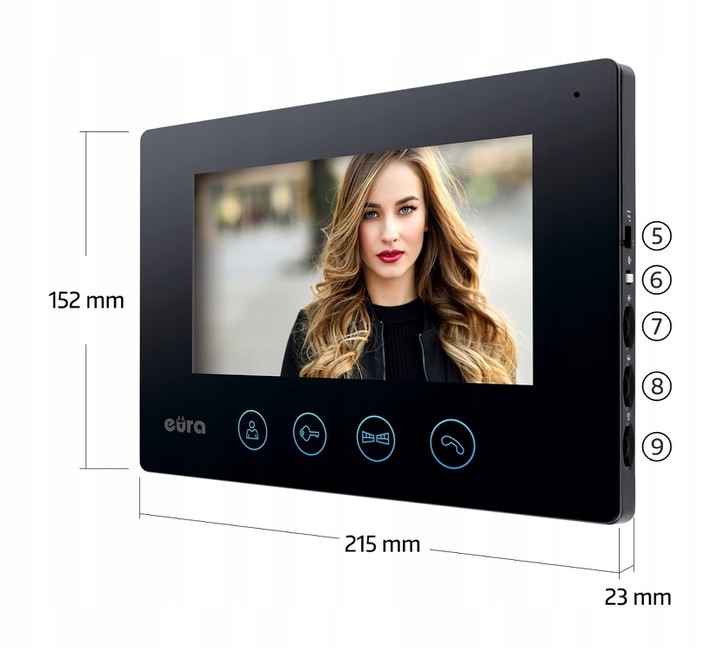

1. Przycisk podglądu,

2. Przycisk otwierania furtki (zwalniania rygla),

3. Przycisk otwierania bramy,

4. Przycisk odbierania, prowadzenia rozmowy,

5. Przełącznik głośności melodii gongu,

6. Przycisk wyboru melodii gongu,

7. Regulacja jasności obrazu,

8. Regulacja nasycenia obrazu,

9. Regulacja głośności rozmowy.

APLIKACJA MOBILNA - Tuya

Darmowa aplikacja Tuya dostępna na platformy iOS i Android pozwala na:

• odbieranie połączeń przychodzących,
• podgląd obrazu otoczenia kamery zewnętrznej,
• zwalniania rygla i otwieranie bramy (zarówno po odebraniu połączenia jak i w trybie podglądu),
• ręczne zapisywanie zdjęć lub rejestrację filmów z rozmowy podglądu,
• wgląd w historię połączeń

KASETA ZEWNĘTRZNA VDA-80A3

• Napięcie zasilania: 12 V DC
• Parametry sygnału wideo: 1Vp-p 75 Ohm CCIR
• Ilość przewodów łączących: 4
• Ilość obsługiwanych lokali: 1
• Napięcie wyjściowe dla rygla elektromagnetycznego: 12 V DC + konieczność podłączenia zasilacza do kasety
• Pobór mocy kasety zewnętrznej (czuwanie / praca): 3,6 W / 8,4 W
• Rozdzielczość obrazu: Full HD 1080 p.
• Kąt widzenia kamery w poziomie /pionie: 115º /60º
• Typ przetwornika kamery: Kolor CMOS 1/4''
• Czas aktywacji rygla: 3 ~ 5 s
• Materiał obudowy: Stop aluminium, tworzywo sztuczne
• Sposób montażu kasety zewn.: Natynkowy
• Oświetlenie nocne: 5 diod LED (światło białe) z cz. zmierzchowym
• Czytnik zbliżeniowy: Tak
• Szyfrator: Tak, dotykowy (podświetlane klawisze)
• Współczynnik ochrony: IP44
• Temperaturowy zakres pracy kasety: -18ºC ~ +40ºC

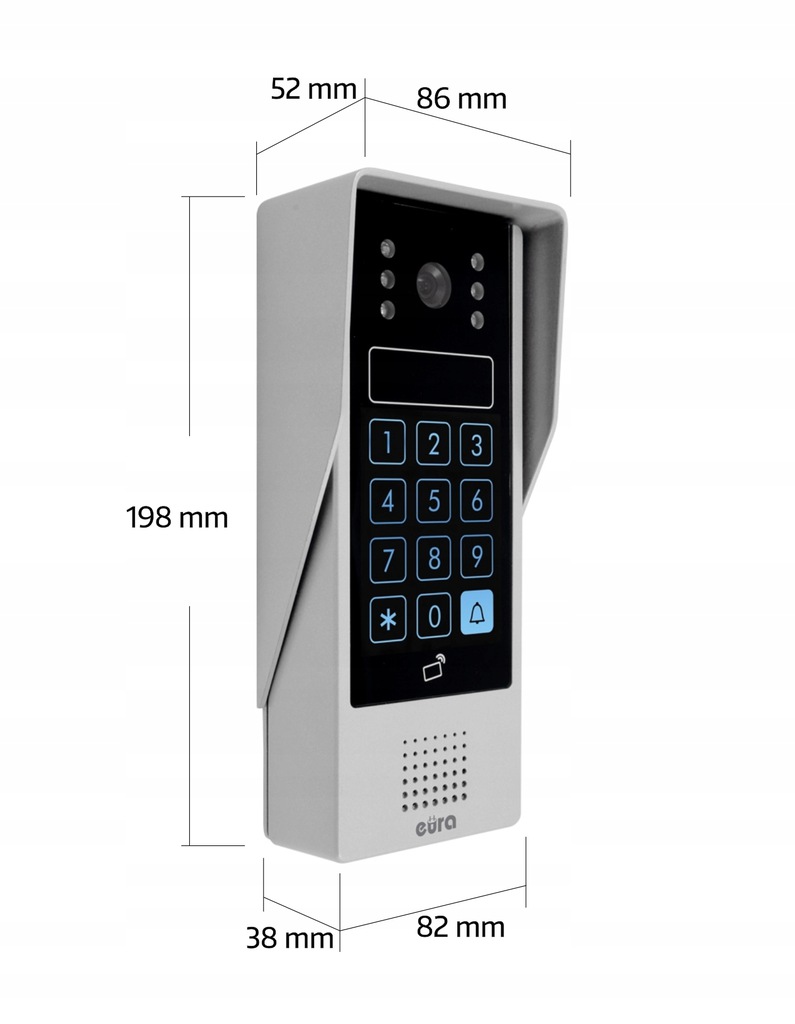

• Wymiary kasety zewn. (W x SZ x G): 198 x 82 x 52 mm
• Waga netto kasety: 584 g

Oprócz 5 breloków służących do otwierania posesji, do kasety dołączone są breloki master - służące do programowania urządzenia!

1. Daszek ochronny,

2. Diody LED,

3. Czujnik zmierzchowy,

4. Kamera,

5. Dotykowa klawiatura numeryczna,

6. Przycisk dzwonka,

7. Głośnik,

8. Mikrofon.

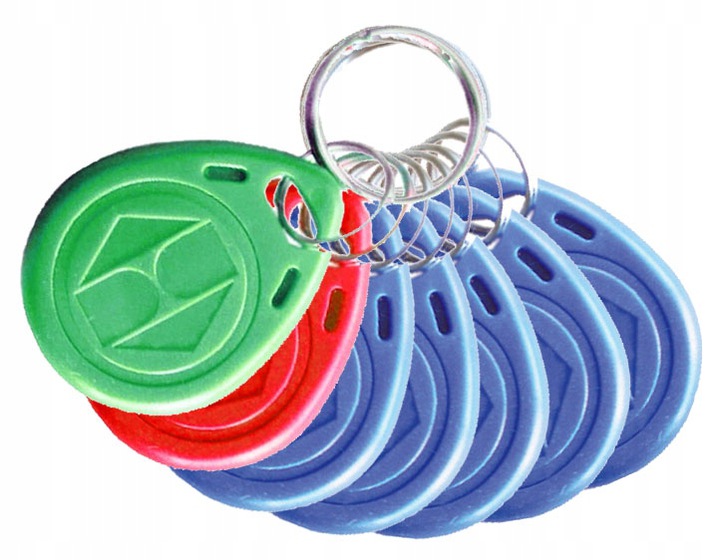

BRELOKI ZBLIŻENIOWE

Do zestawu dołącznych jest 7 breloków pracujących w standardzie Unique 125 kHz. Dla Państwa wygody zostały one oznaczone kolorami:

• zielony - brelok do programowania - dodawania
• czerwony - brelok do programowania - usuwania
• niebieski - breloki użytkownika

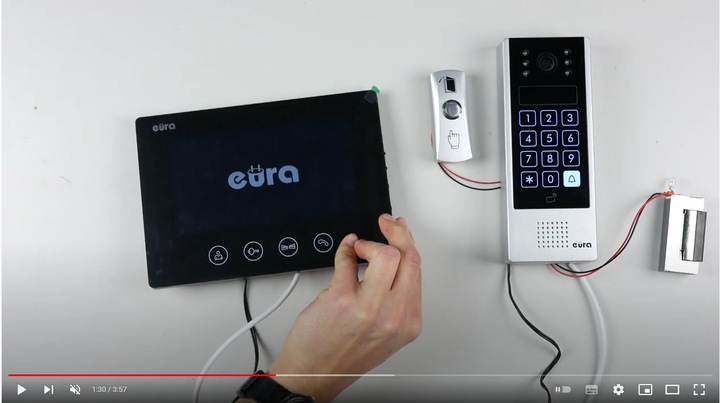

WIDEOINSTRUKCJA PODŁĄCZENIA

Link: https://www.youtube.com/watch?v=--Ck3MsfFH8

SPIS TREŚCI:

• 0:10 - połączenie monitora z kasetą
• 0:50 - podłączenie elektrozaczepu
• 1:00 - podłączenie przycisku opuszczenia posesji
• 1:14 - podłączenie zasilania
• 1:45 - zwalnianie elektrozaczepu z pozycji monitora
• 1:59 - zwalnianie elektrozaczepu z pozycji przycisku
• 2:04 - zwalnianie elektrozaczepu za pomocą kodu
• 2:12 - zwalnianie elektrozaczepu za pomocą breloka
• 2:18 - dodawanie monitora do aplikacji Tuya

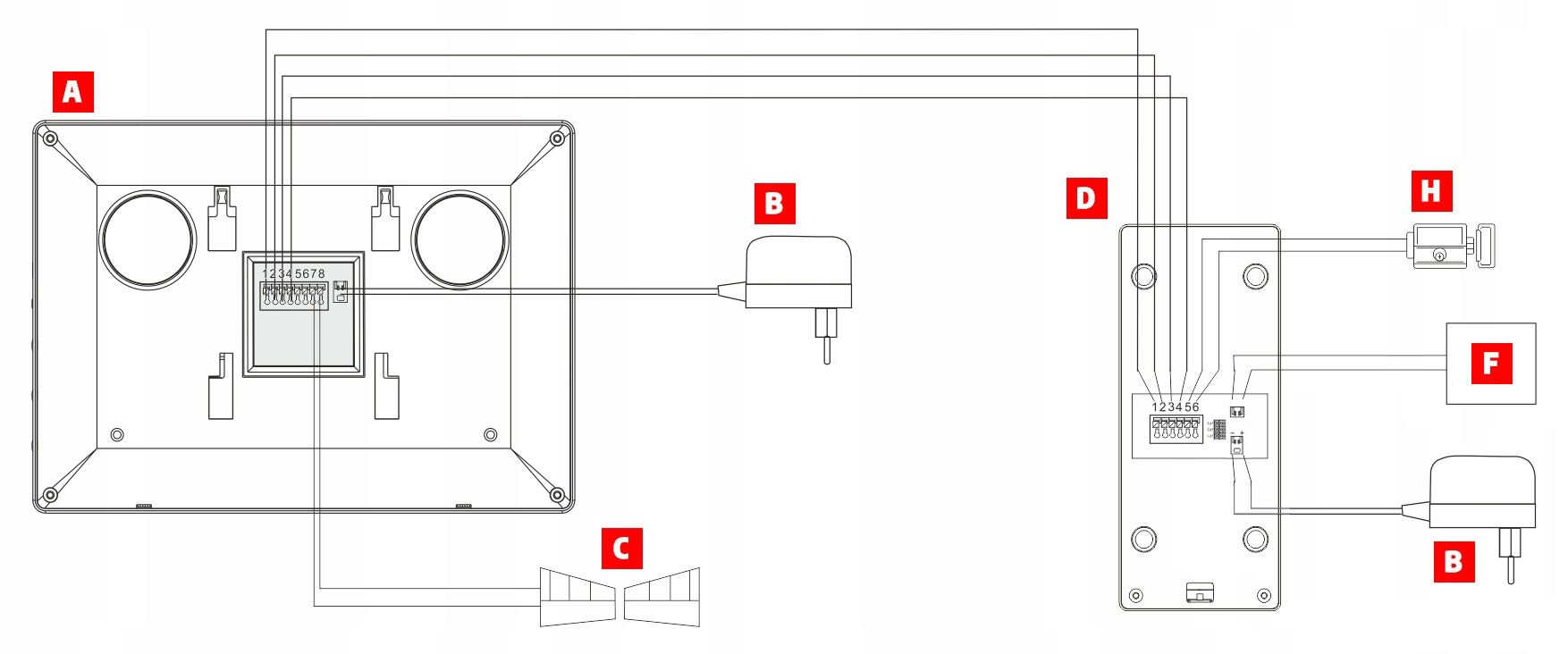

SCHEMAT PODŁĄCZENIOWY Z WYKORZYSTANIEM PRZYCISKU EXIT

LEGENDA:

• A - Monitor
• B - Adapter zasilający DC 12V
• C - Automat bramy wjazdowej
• D - Kaseta zewnętrzna
• F - Przycisk opuszczenia posesji ("Exit") - zwolnienie rygla realizowane jest podczas wciskania, po puszczeniu przycisku rygiel jest zwarty
• H - Elektrozaczep (rygiel elektromagnetyczny)

DODATKOWE INFORMACJE

1. Czy aplikacja mobilna działa wyłącznie w sieci lokalnej, czy z każdego miejsca na świecie?

Monitor wideodomofonu posiada wbudowany moduł WiFi, który łączy się z routerem w sieci lokalnej. Natomiast aplikacja mobilna działa z dowolnego miejscu na ziemi, warunkiem jest dostęp telefonu do Internetu.

2. Jaki przewód muszę zastosować do połączenia monitora z panelem zewnętrznym?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m - zalecany przewód XzTKMXpw 4x2 x0,5mm2
• do 50m - zalecany przewód XzTKMXpw 4x2 x0,8mm2

3. Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z ryglem (elektrozaczepem)?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2

4. Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik woodoporności IP44, dzięki czemu może być narażone na czynniki atmosferyczne.

5. Czy mogę dokupić dodatkowe pastylki / breloki i karty?

Do urządzenia można dodać dodatkowe breloki i karty. Aktywacja kolejnych breloków i kart jest bardzo prosta. Wykorzystujemy do tego breloki programujące: ADD (dodawanie), DELETE (usuwanie).

6. Czy mogę zastosować zasilacz na szynę DIN?

Tak, w swojej ofercie mamy takie zasilacze.

7. Czy elektrozaczep wymaga dodatkowego zasilania?

Nie, ponieważ dodatkowo zasilamy kasetę zewnętrzną (zasilanie rygla jest z kasety zewnętrznej).

8. Jaki elektrozaczep powinien zostać zastosowany do tego zestawu wideodomofonu?

Zestaw prawidłowo działa z elektrozaczepem niskoprądowym, symetryczny, uniwersalny, bez pamięci. Np. RE-31G2, RE-32G2.
