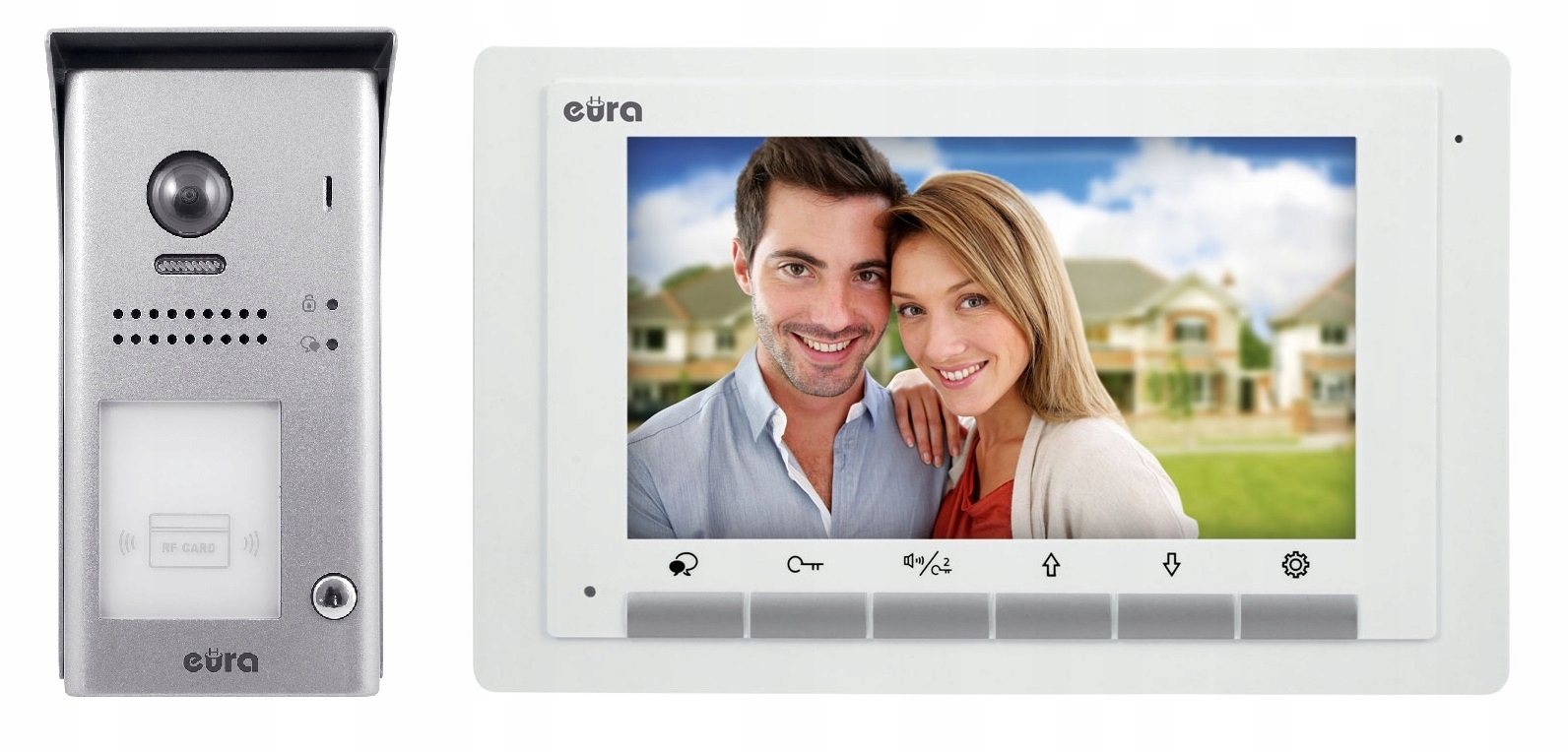

WIDEODOMOFON ''EURA'' VDP-61A5/N ''2EASY''

2-żyłowe wideodomofony Eura 2 Easy to system jedno- lub wielolokatorski

Główną ideą jest prostota instalacji uzyskana dzięki minimalizacji liczby przewodów oraz zasilaczy sieciowych. Do połączenia poszczególnych modułów pracujących w systemie wystarcza przewód 2-żyłowy oraz jeden zasilacz sieciowy, mogący obsłużyć maksymalnie 32 monitory oraz 4 stacje zewnętrzne.

Dzięki zastosowaniu modulacji FM do przesyłania sygnału wideo oraz modulacji ASK do przesyłania danych sterujących, wideodomofony Eura 2 Easy wyróżniają się dużą odpornością na interferencje i charakteryzują się bardzo dobrą jakością obrazu i dźwięku w każdym punkcie instalacji.

Monitor

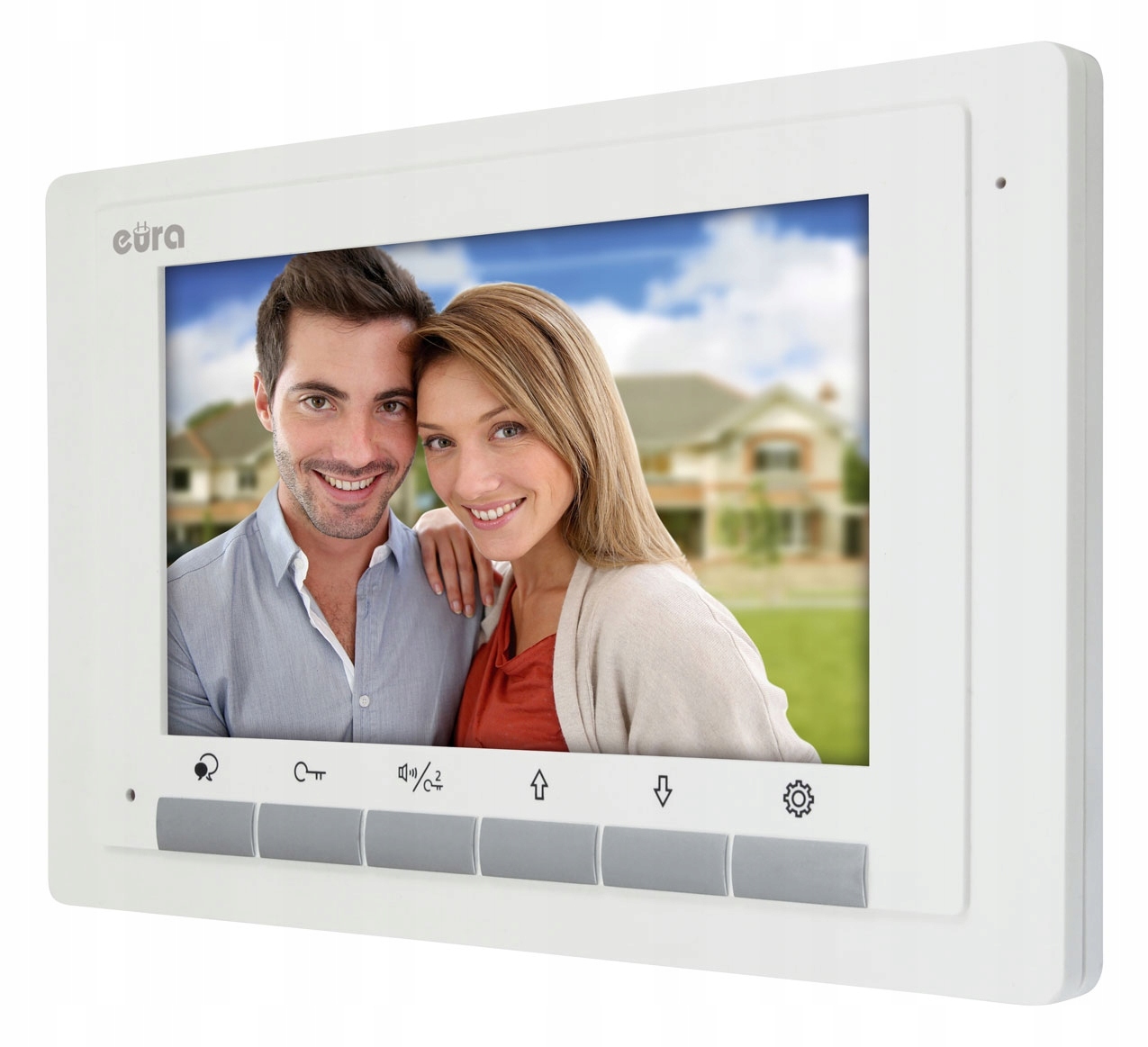

VDA-49A5 to kolorowy monitor wideodomofonu, oparty na 2-żyłowym systemie Eura 2 Easy. Wyposażony jest w kolorowy ekran LCD o przekątnej 7”. Może być wykorzystany zarówno w systemie jedno-lokatorskim, jak i wielo-lokatorskim. Współpracuje z każdą kasetą zewnętrzną (wideobramofonem), kompatybilną z 2-żyłowym systemem Eura 2 Easy. Monitor wyposażony jest w menu ekranowe OSD w języku polskim.

SPECYFIKACJA MONITORA

• Napięcie zasilania: 24 V DC
• Parametry sygnału wideo: 1Vp-p 75 Ohm CCIR
• Ilość przewodów łączących: 2, bez polaryzacji
• Ilość obsługiwanych wyjść: 2
• Interkom: Tak
• Pobór mocy monitora - czuwanie / praca: 0,16 W / 5,76 W
• Wielkość ekranu monitora: 7”
• Typ ekranu: Kolor TFT-LCD
• Rozdzielczość ekranu: 800 × 480 pikseli
• Ilość melodii gongu: 20
• Głośnomówiący: Tak
• Język menu: Polski
• Temperaturowy zakres pracy monitora: +10ºC ~ +40ºC
• Wymiary monitora (W x SZ x G): 140 x 220 x 17,5 mm
• Waga netto monitora: 340 g

SPECYFIKACJA KASETY

• Napięcie zasilania: 24 V DC
• Parametry sygnału wideo: 1Vp-p 75 Ohm CCIR
• Ilość przewodów łączących: 2, bez polaryzacji
• Czas aktywacji rygla: 1~99s
• Ilość obsługiwanych lokali: 1
• Sposób montażu kasety zewn.  Podtynkowy
• Współczynnik ochrony: IP54
• Kąt widzenia kamery w poziomie: 170°
• Typ przetwornika kamery: Kolor ARS 1/4"
• Czytnik zbliżeniowy: Tak
• Daszek ochronny: Tak
• Materiał obudowy: Stop cynku
• Napięcie wyjściowe dla rygla: 12 V DC
• Pobór mocy czuwanie / praca : 0,8 W / 3 W
• Ilość wyjść przekaźnikowych: 1
• Oświetlenie nocne: 3x diodaLED (światło białe)
• Temperaturowy zakres pracy kasety: -18ºC ~ +55ºC
• Wymiary kasety zewn. (W x SZ x G): 176 x 90 x 27 mm
• Waga netto kasety: 615 g

ZASILACZ VZA-59A5

Zintegrowany zasilacz przeznaczony do wideodomofonów 2-żyłowych z systemu Eura 2 Easy. Łączy on ze sobą funkcje zasilacza oraz separatora napięcia i sygnału.

Parametry techniczne:

• napięcie wejściowe 100 ~ 240V AC
• napięcie wyjściowe DC 24V
• maksymalne obciążanie prądowe 2,5A
• przeznaczony do systemów wideodomofonowych jedno lub dwu-lokatorskich

VIDEO-INSTRUKCJA PODŁĄCZENIA I OBSŁUGI

Link do filmu z przeglądem funkcji i schematem podłączenia:

https://youtu.be/37hz1YQHeZA

Spis treści:

• 00:06 - podłączenie zestawu
• 00:15 - łączenie modułów
• 1:33 - rygiel elektromagnetyczny
• 1:56 - przycisk EXIT
• 2:08 - zasilanie modułu
• 2:28 - podgląd / zwalnianie rygla
• 2:56 - programowanie kodu dostępu na posesję
