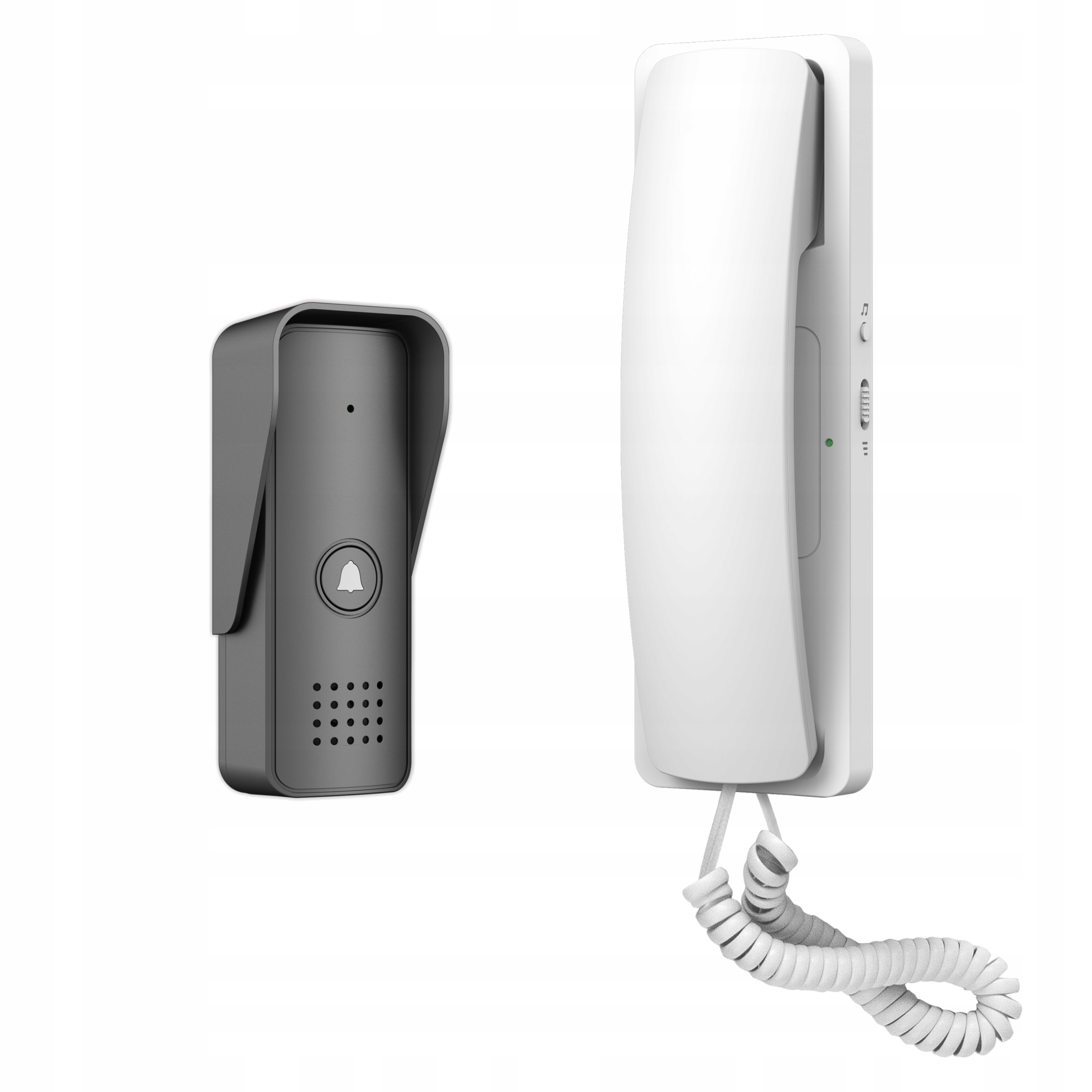

DOMOFON JEDNORODZINNY ADP-24A3

▶️  tylko dwa przewody – szybki i łatwy montaż w nowych i istniejących instalacjach

▶️ zestaw zasila jeden zasilacz 15V – brak dodatkowych zasilaczy i kabli

▶️ unifon z regulacją głośności i możliwością wyciszenia

▶️ wybór dzwonka – aż 16 melodii do ustawienia

▶️ stałe podświetlenie przycisku – dobrze widoczne po zmroku

▶️ otwieranie furtki i bramy z jednego urządzenia

▶️ zgrabna, natynkowa kaseta zewnętrzna idealna na wąski słupek

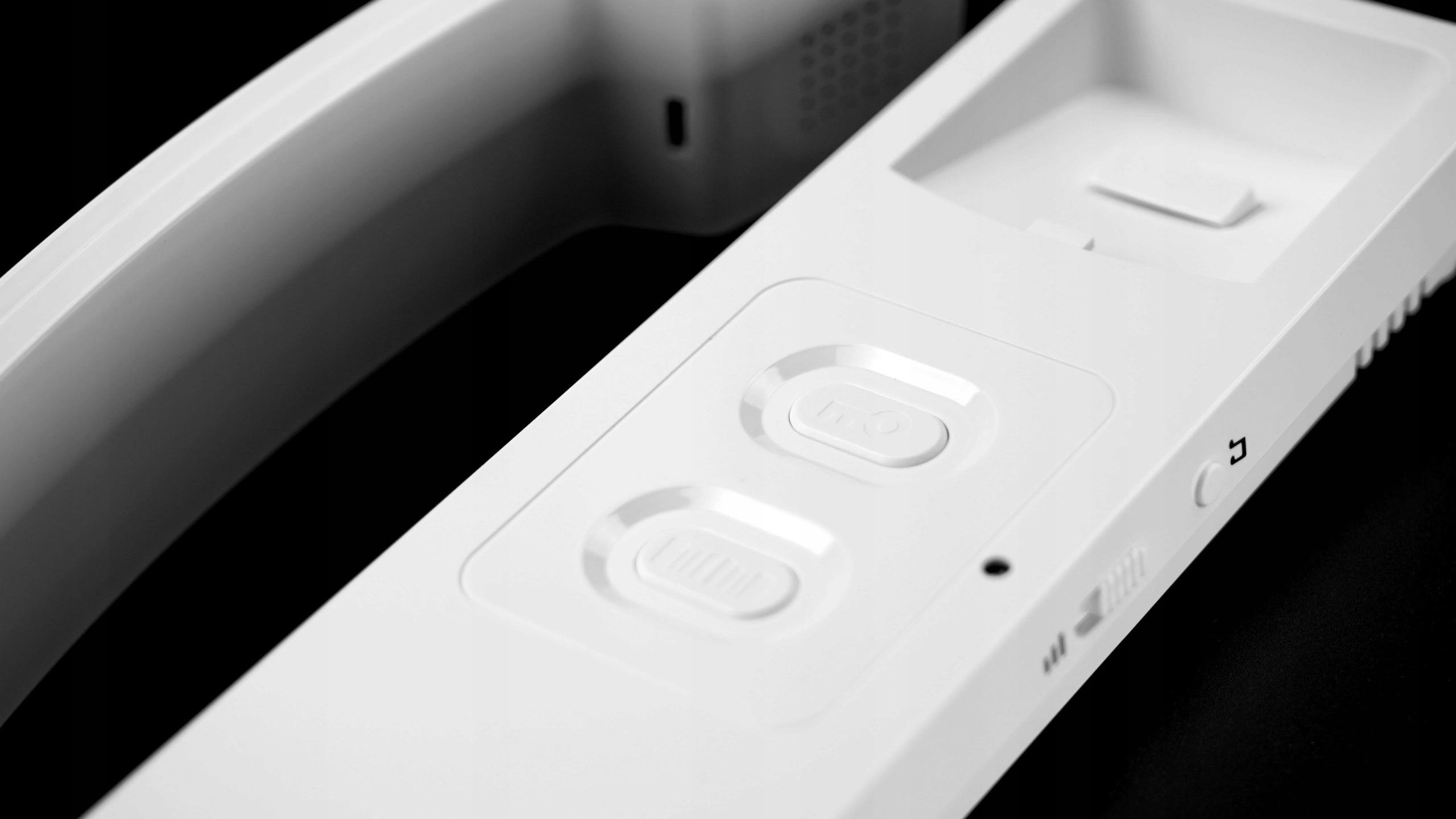

▶️ UNIFON

*️⃣ w formie słuchawki

*️⃣ kolor biały, wykończenie w połysku

*️⃣ wyposażony jest w funkcję regulacji głośności gongu wywołania

*️⃣ możliwość wyboru spośród 16 różnych dzwonków

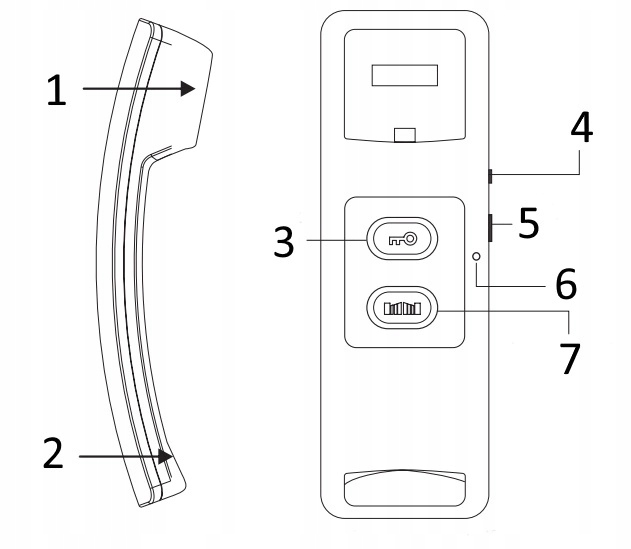

▶️ BUDOWA UNIFONU

1. Słuchawka
2. Mikrofon
3. Przycisk odblokowywania rygla
4. Wybór melodii
5. Przełącznik głośności dzwonka
6. Wskaźnik LED
7. Przycisk otwierania bramy

▶️ SPECYFIKACJA TECHNICZNA

• Napięcie zasilania: 15 V DC
• Pobór mocy - czuwanie / praca: 0,5 W / 4,5 W
• Ilość przewodów łączących: 2
• Ilość obsługiwanych wyjść: 2
• Czas aktywacji rygla/bramy: Wyjście1: 3 sekundy | Wyjście 2: 1 sekunda
• Ilość melodii gongu: 16
• Stopień ochrony: IP20
• Temperaturowy zakres pracy unifonu: 0ºC ~ +55ºC

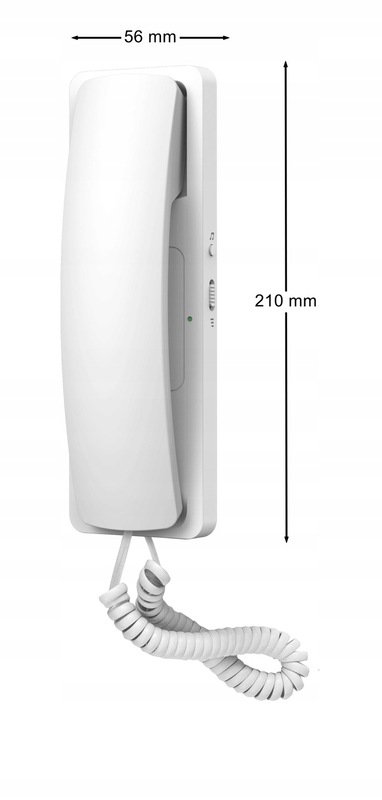

• Wymiary unifonu (W x SZ x G): 210 x 56 x 67 mm
• Waga netto unifonu: 260 g

▶️ KASETA ZEWNĘTRZNA

*️⃣ model jednolokatorski (1-rodzinny)

*️⃣ montaż natynkowy

*️⃣ podświetlany przycisk, co ułatwia jej obsługę w ciemności.

*️⃣ wykonana ze stopu aluminium i zabezpieczona dodatkowym daszkiem gwarantuje odporność na niekorzystne warunki atmosferyczne

*️⃣ do urządzenia można podłączyć elektrozaczep, umożliwiający zdalne otwieranie drzwi, oraz napędu bramy.

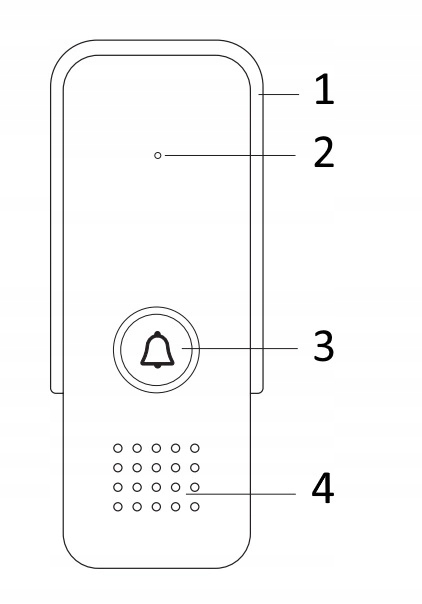

▶️ BUDOWA KASETY ZEWNĘTRZNEJ

1. Daszek ochronny
2. Mikrofon
3. Przycisk wywołania
4. Głośnik

▶️SPECYFIKACJA TECHNICZNA KASETY ZEW.

• Rodzaj komunikacji: Przewodowa
• Rodzaje wyjść: Wyjście1: 12V DC 350mA | Wyjście 2: N.O. max 1A/ 24V DC
• Max. liczba lokatorów: 1
• Materiał obudowy: Stop aluminium
• Sposób montażu kasety zewn.: Natynkowy
• Daszek ochronny: Tak
• Współczynnik ochrony: IP55
• Temperaturowy zakres pracy kasety: -20C ~ +50C

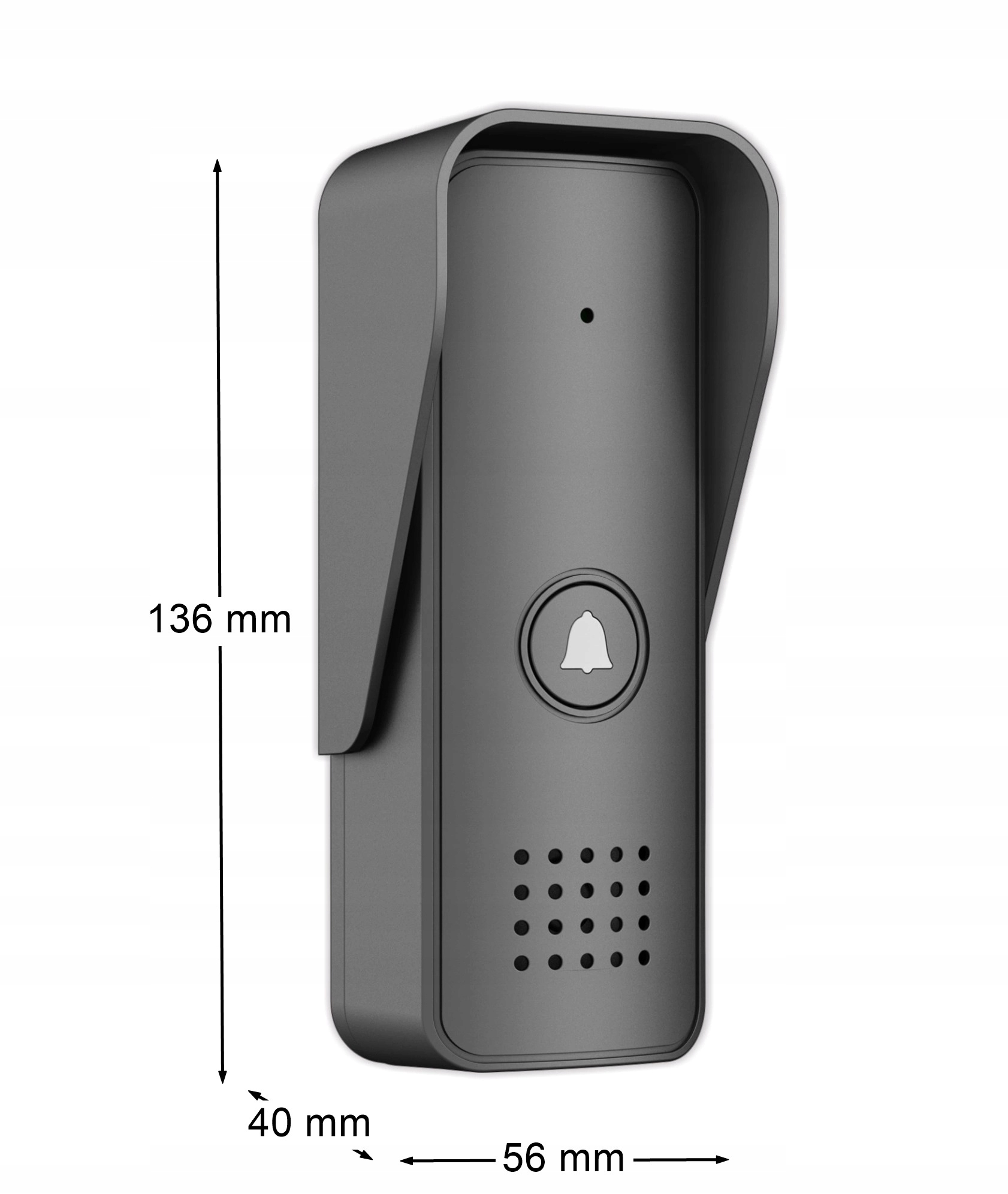

Wymiary:

• Wysokość: 136 mm
• Szerokość: 56 mm
• Głębokość: 40 mm

▶️SKŁAD ZESTAWU ADP-24A3

• 1 szt. Unifon Biały
• 1 szt. kaseta Zewnętrzna
• 1 szt. Daszek Ochronny do kasety zewnętrznej
• 4 szt. Śruby samogwintujące
• 4 szt. Kołki do montażu
• 1 szt. Śruba zabezpieczająca
• 1 szt. Zasilacz sieciowy

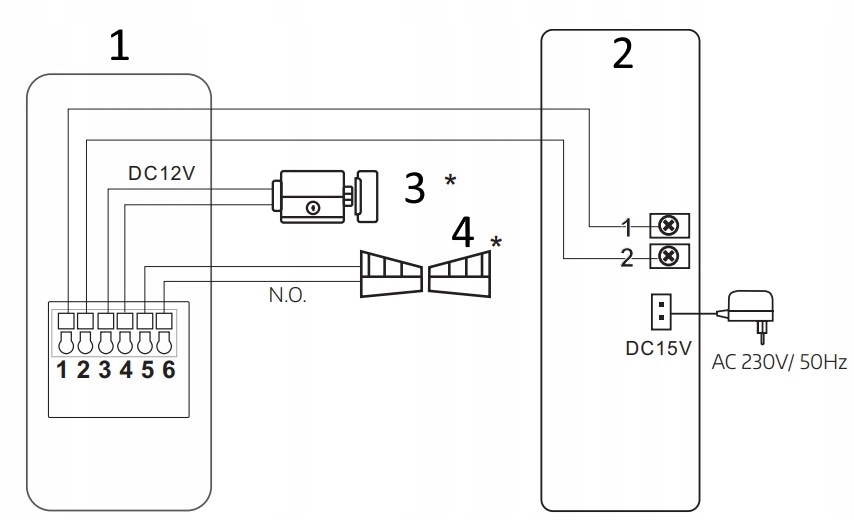

▶️ SCHEMAT PODŁĄCZENIA

LEGENDA:

1. kaseta zewnętrzna
2. unifon
3. rygiel (poza zestawem)
4. napęd do bramy (poza zestawem)

DODATKOWE INFORMACJE

⭐ Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z ryglem (elektrozaczepem)?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2

⭐ Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik woodoporności IP55, dzięki czemu może być narażone na czynniki atmosferyczne.

⭐ Jaki model elektrozaczepu jest rekomendowany?

Zalecamy stosowanie elektrozaczepów niskoprądowych, uniwersalnych, symetrycznych
