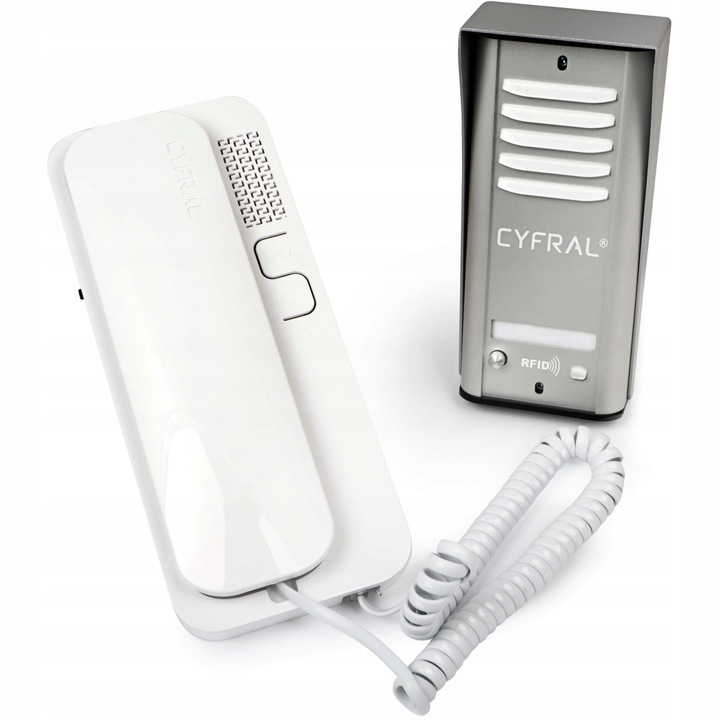

ZESTAW DOMOFONOWY JEDNORODZINNY CYFRAL COSMO

✔️wandaloodporna kaseta zewnętrzna

✔️podświetlany wizytownik

✔️ czytnik breloków zbliżeniowych

✔️regulacja głośności

✔️4 breloki w zestawie

W domofonie COSMO zastosowano transmisję sygnału typu duplex, a połączenie unifonu słuchawkowego z panelem zewnętrznym wykonano linią dwuprzewodową. Linią tą przesyłane są następujące sygnały: wywoławczy (dzwonek), akustyczny (mowa) oraz sygnał sterujący zaczepem elektromagnetycznym.

✔️ SPOSÓB DZIAŁANIA

• naciskając przycisk wywołania, unifon dzwoni dwukrotnie
• bramofon sygnalizuje nawiązanie połączenia poprzez miganie wizytownika
• sterujemy furtką z pozycji unifonu oraz czytnika RFiD
• istnieje opcja zwolnienia blokady furtki poprzez naciśnięcie przycisku na słuchawce, bez konieczności odpowiadania na rozmowę.
• otwierając furtkę brelokiem zbliżeniowym, kaseta wydaje cztery krótkie sygnały dźwiękowe
• w przypadku braku prawidłowego zaprogramowania breloka,  kaseta wydaje jednostajny dźwięk i odmawia dostępu.

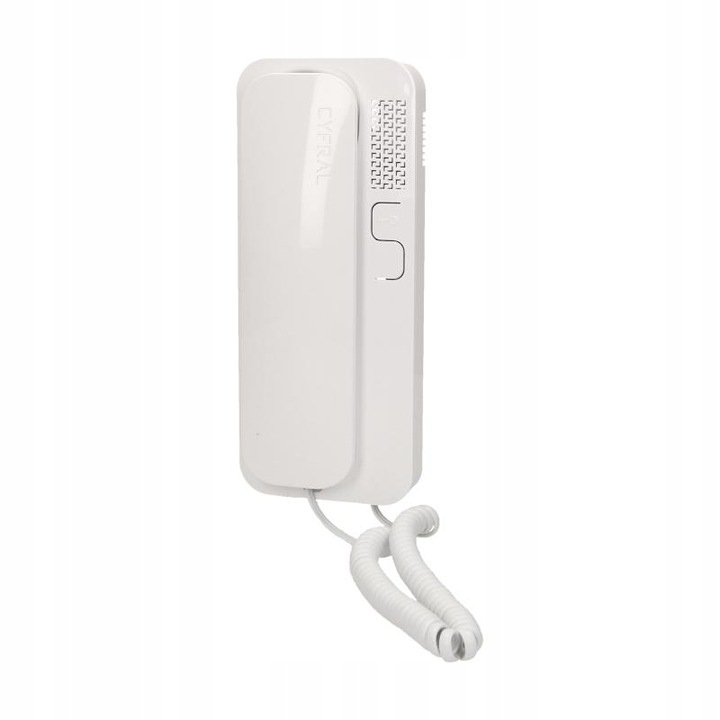

✔️ UNIFON:

• połączenie z centralą linią dwuprzewodową
• klawisze funkcyjne umieszczone na podstawie obok słuchawki
• 1 przycisk – funkcja otwieranie drzwi wejściowych
• 2 przycisk – wielofunkcyjny umożliwiający np. włączenie oświetlenia,
• regulacja głośności wywołania z możliwością wyłączenia

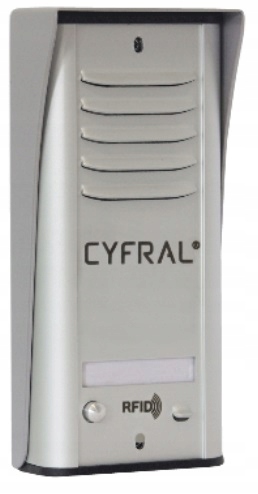

✔️PANEL ZEWNĘTRZNY:

• montaż natynkowy
• czytnik kluczy dotykowych RFID
• odporność na warunki atmosferyczne (centrala wykonana z aluminium zabezpieczona antykorozyjnie poprzez anodowanie)
• aluminiowe przyciski z kołnierzem
• podświetlane miejsce na nazwisko
• wymiary centrali: 150 x 69 x 38 mm (wys./szer./gł.)
• kolor:  srebrny

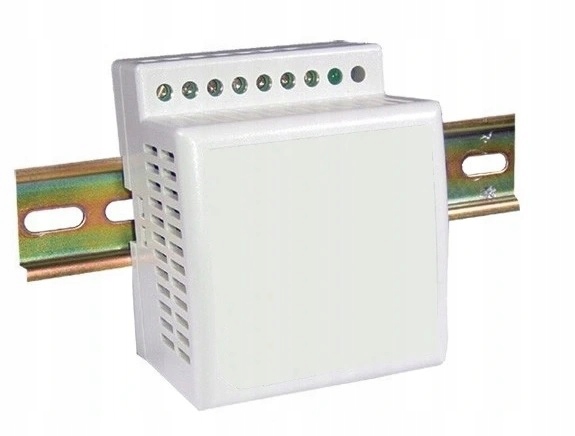

✔️ ZASILACZ NA SZYNĘ DIN 12V

Zasilacz przystosowany do montażu w rozdzielni prądowej na szynę DIN. Zasilacz posiada zabezpieczenia: przeciążeniowe, zwarciowe i nadnapięciowe. Załączenie zasilacza sygnalizuje dioda.

SPECYFIKACJA TECHNICZNA:

• Napięcie wyjścia: 12V AC
• Prąd wyjścia: 1,25A
• Moc: 15W
• Max. prąd chwilowy: 1,2 A
• Napięcie wejścia: 100-230V 50-60Hz
• Stopień ochrony: IP20
• Montaż: na szynę DIN
• Regulacja napięcia: tak
• Zabezpieczenie przeciwzwarciowe: tak
• Zabezpieczenie prądowe: tak
• Zabezpieczenie napięciowe: tak
• Pobór mocy w stanie spoczynku: 0,3W
• Szerokość ilość modułów: 1
• Wymiary (szer./wys./gł.): 18 / 90 / 58 mm

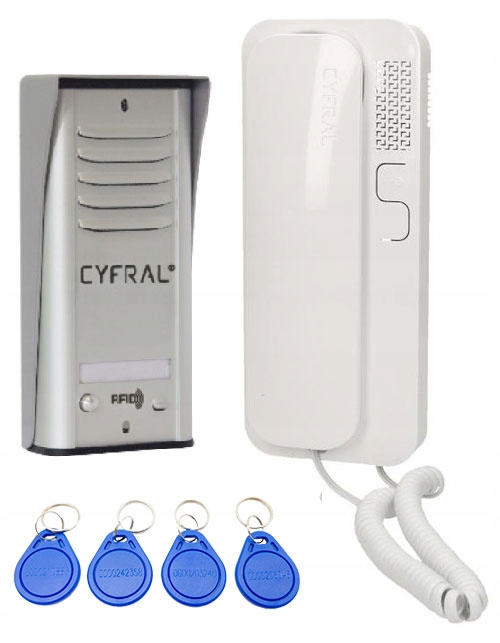

ZESTAW ZAWIERA:

• centrala COSMO- panel zewnętrzny w srebrnym
• słuchawkę domofonową SMART w kolorze białym
• zasilacz na szynę - 1 sztuka
• klucze dotykowe – 4 sztuki
• klucz do montażu
• Polska instrukcja obsługi

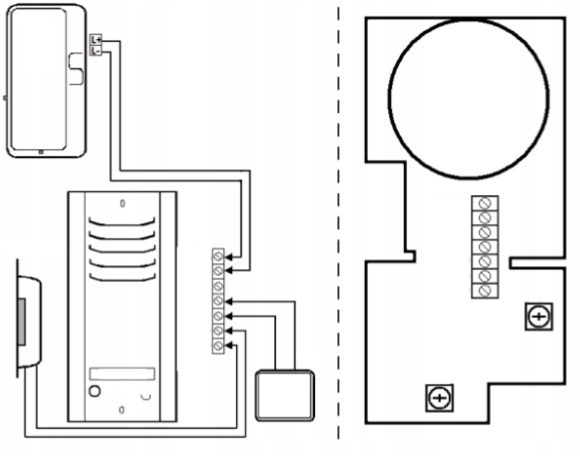

SCHEMAT PODŁĄCZENIA:

NAJCZĘŚCIEJ ZADAWANE PYTANIA

1. Jaki przewód muszę zastosować do połączenia monitora z panelem zewnętrznym?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m - zalecany przewód XzTKMXpw 4x2 x0,5mm2
• do 50m - zalecany przewód XzTKMXpw 4x2 x0,8mm2

2. Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z ryglem (elektrozaczepem)?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2

3. Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik woodoporności IP44, dzięki czemu może być narażone na czynniki atmosferyczne.

4. Czy mogę dokupić dodatkowe pastylki / breloki i karty?

Do urządzenia można dodać dodatkowe breloki i karty. Aktywacja kolejnych breloków i kart jest bardzo prosta. Wykorzystujemy do tego breloki programujące: ADD (dodawanie), DELETE (usuwanie).

5. Czy mogę zastosować zasilacz na szynę DIN?

Tak, zalecany zasilacz powinien charakteryzować się napięciem DC 12V oraz mocą nie mniejsza niż 2,5A.

6. Czy elektrozaczep wymaga dodatkowego zasilania?

Nie, ponieważ dodatkowo zasilamy kasetę zewnętrzną (zasilanie rygla jest z kasety zewnętrznej).

7. Jaki elektrozaczep powinien zostać zastosowany do tego zestawu wideodomofonu?

Zestaw prawidłowo działa z elektrozaczepem niskoprądowym, symetryczny, uniwersalny, bez pamięci. Np. RE-31G2, RE-32G2.
