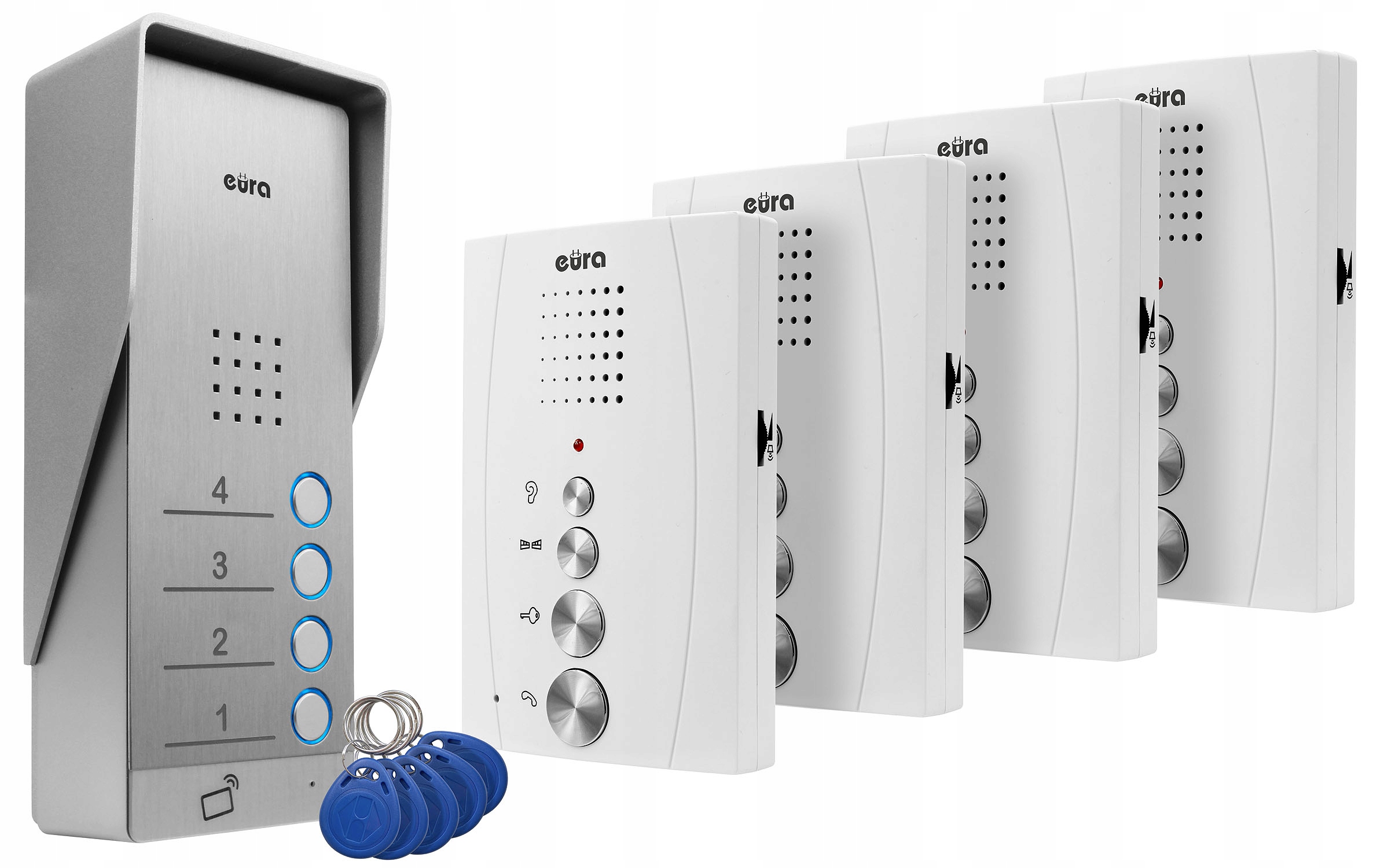

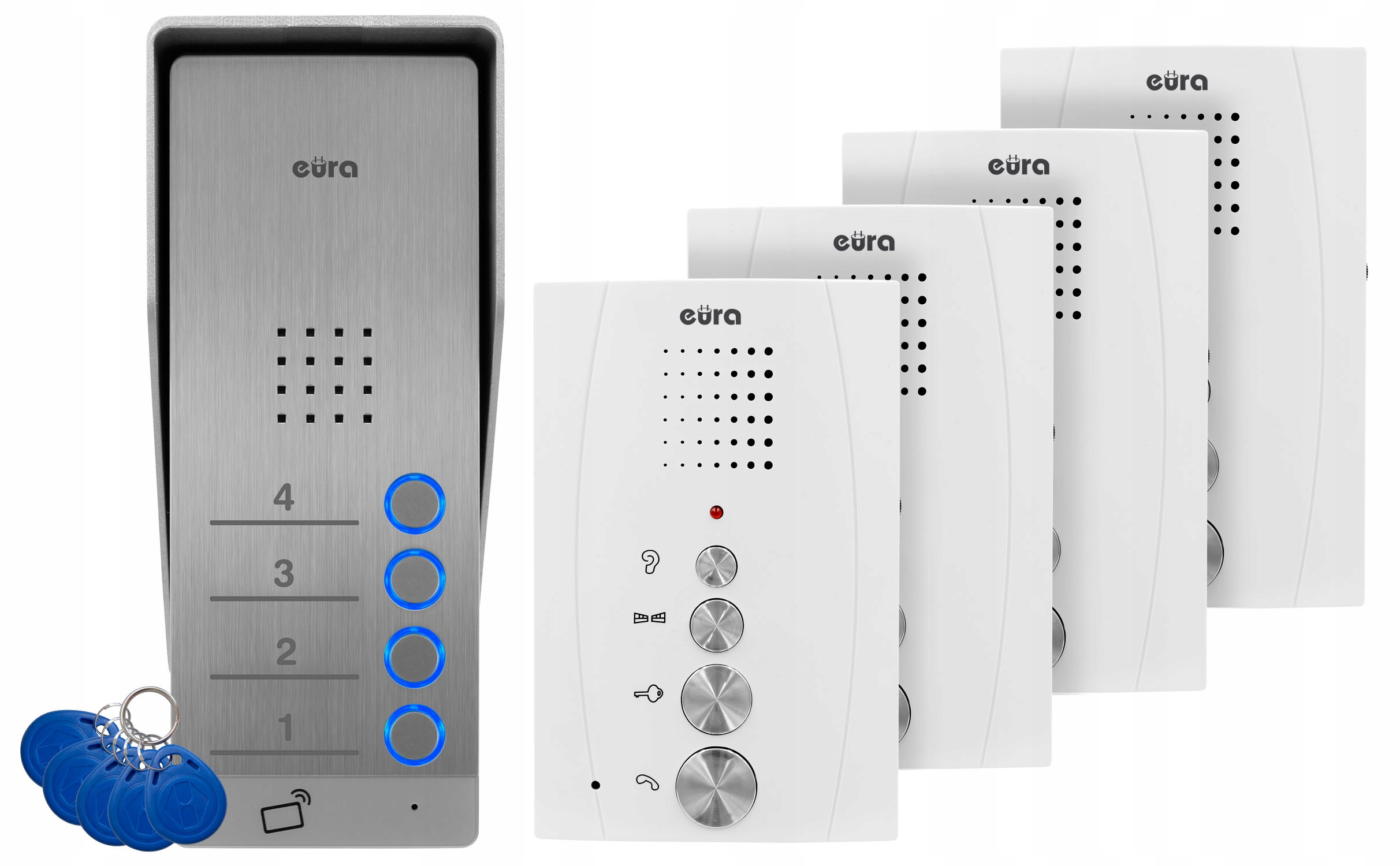

DOMOFON 4-RODZINNY ADP-64A3

✅ kaseta zewnętrzna 4-lokalowa

✅ czytnik breloków

✅ podświetlane przyciski wywołania

✅ głośnomówiące unifony w kolorze białym

✅ możliwość obsługi furtki i bramy z pozycji unifonu

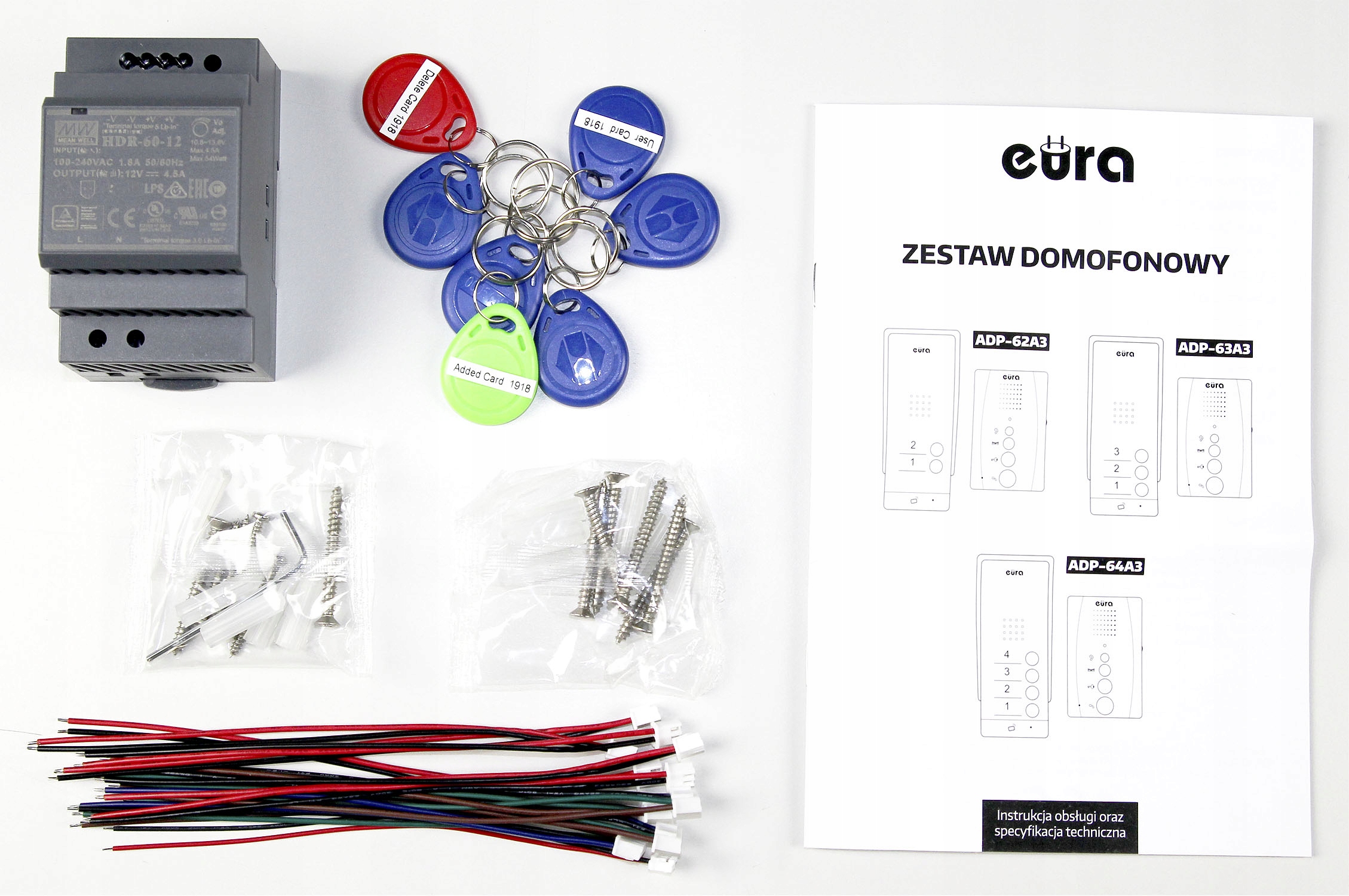

✅ w zestawie zasilacz na szynę DIN 12V DC 4,5A

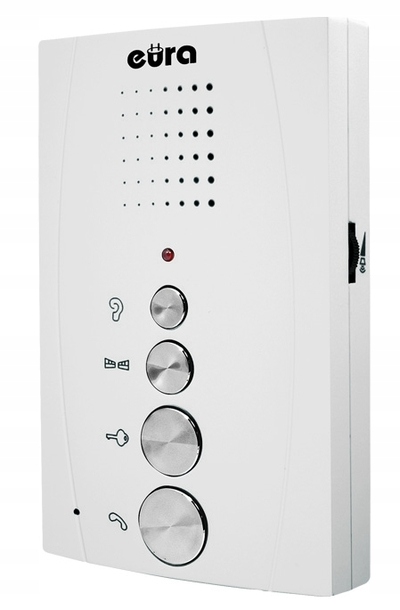

✅ UNIFON ADA-11A3

Unifon bezsłuchawkowy posiada funkcję obsługi dwóch wejść, tym samym umożliwia otwierania furtki oraz np. bramy.

Ponadto wyposażony jest w przycisk dyskretnego podsłuchu otoczenia kasety zewnętrznej i regulację głośności rozmowy.

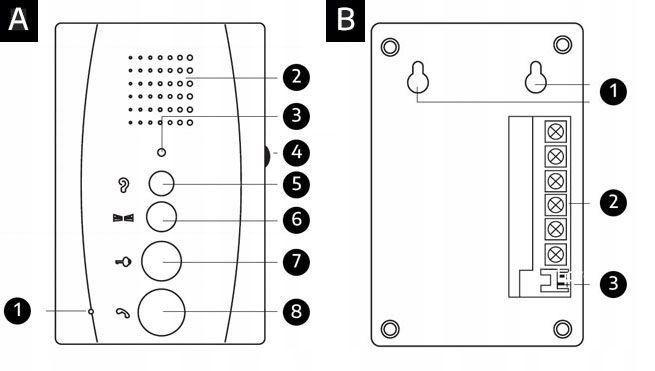

✅ BUDOWA UNIFONU

A. FRONT

1. Mikrofon
2. Głośnik
3. Wskaźnik zasilania (dioda LED)
4. Regulacja głośności
5. Dyskretny podsłuch
6. Otwarcie bramy
7. Otwarcie furtki
8. Odebranie połączenia

B. TYŁ

1. Zawieszki
2. Terminal połączeniowy
3. Gniazdo zasilania

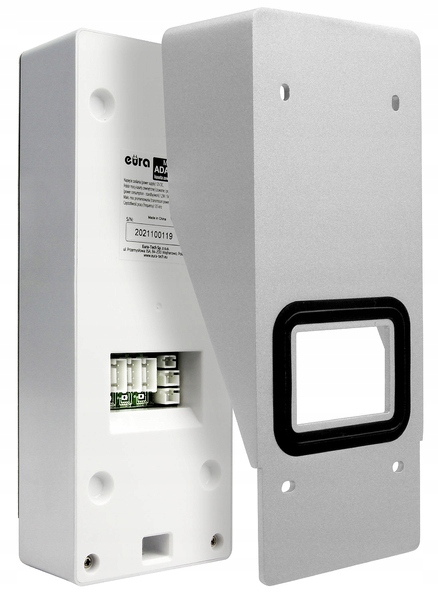

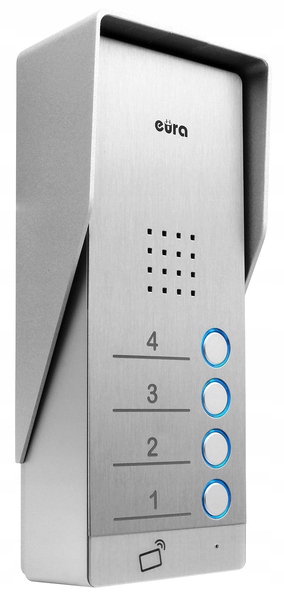

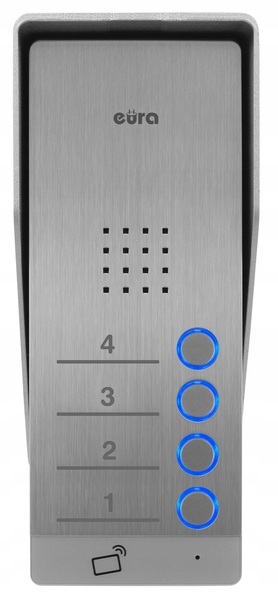

✅ KASETA ZEWNĘTRZNA ADA-64A3

Czterolokatorska kaseta zewnętrzna ADA-64A3 domofonu przeznaczona jest do montażu natynkowego.

Wykonana ze stopu aluminium i zabezpieczona dodatkowym daszkiem gwarantuje odporność na niekorzystne warunki atmosferyczne.

Wejście na posesje może być realizowane za pomocą czytnika zbliżeniowego obsługującego breloki i karty pracującego w standardzie Unique RFID 125kHz.

✅ SPECYFIKACJA TECHNICZNA

• Napięcie zasilania: 12 V DC
• Pobór mocy - czuwanie / praca: 1,5 W / 8 W
• Ilość przewodów łączących: 4 (dla jednego lokalu)
• Ilość obsługiwanych wyjść: 2
• Kaseta zewnętrzna:
• Rodzaj komunikacji: Przewodowa
• Pobór mocy (czuwanie / praca): 1,2W / 5W
• Rodzaje wyjść: Wyjście 1: 12V DC 350 mA
• Czas aktywacji rygla: 1 s / 5 s (sterowanie czytnik RFID) lub przycisk chwilowy (sterowanie unifon)
• Maks. liczba lokatorów: 4
• Materiał obudowy: Stop aluminium
• Czytnik breloków zbliżeniowych: Tak
• Maks. moc promieniowania: <5mW
• Częstotliwość pracy: 125kHz (UNIQUE)
• Sposób montażu kasety zewn.: Natynkowy
• Daszek ochronny: Tak
• Współczynnik ochrony: IP44
• Temperaturowy zakres pracy kasety: -18ºC ~ +40ºC
• Wymiary kasety zewn. (W x SZ x G): 198 x 82 x 52 mm
• Unifon:
• Ilość melodii gongu: 1
• Pobór mocy (czuwanie / praca): 0,2W / 2W
• Rodzaje wyjść: Wyjście 1: N.O. 1A/ 24V DC Max
• Stopień ochrony: IP20
• Temperaturowy zakres pracy unifonu: 0ºC ~ +55ºC
• Wymiary unifonu (W x SZ x G): 137 x 89 x 23 mm

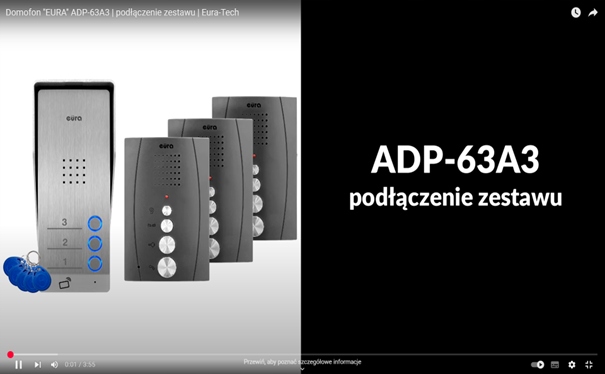

Link do filmu instruktażowego: https://www.youtube.com/watch?v=59tUFLaZBus

DODATKOWE INFORMACJE

1. Jaki przewód muszę zastosować do połączenia unifonu z kasetą zewnętrzną?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m - zalecany przewód XzTKMXpw 4x2 x0,5mm2
• do 50m - zalecany przewód XzTKMXpw 4x2 x0,8mm2

2. Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z ryglem (elektrozaczepem)?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2

3. Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik woodoporności IP44, dzięki czemu może być narażone na czynniki atmosferyczne.

5. Czy mogę zastosować zasilacz na szynę DIN?

Tak, zalecany zasilacz powinien charakteryzować się napięciem DC 12V oraz mocą nie mniejsza niż 2A.

6. Jaki elektrozaczep powinien zostać zastosowany do tego zestawu wideodomofonu?

Zestaw prawidłowo działa z elektrozaczepem niskoprądowym, symetryczny, uniwersalny, bez pamięci. Np. RE-31G2, RE-32G2.

7. Czy istnieje możliwość rozbudowy o dodatkowy uniofn?

Można rozbudować system o dodatkowy unifon, jednak jeśli rozmowa zostanie odebrana na pierwszym unifonie, drugi będzie kontynuował dzwonienie do zakończenia pełnej melodii powiadomienia.
