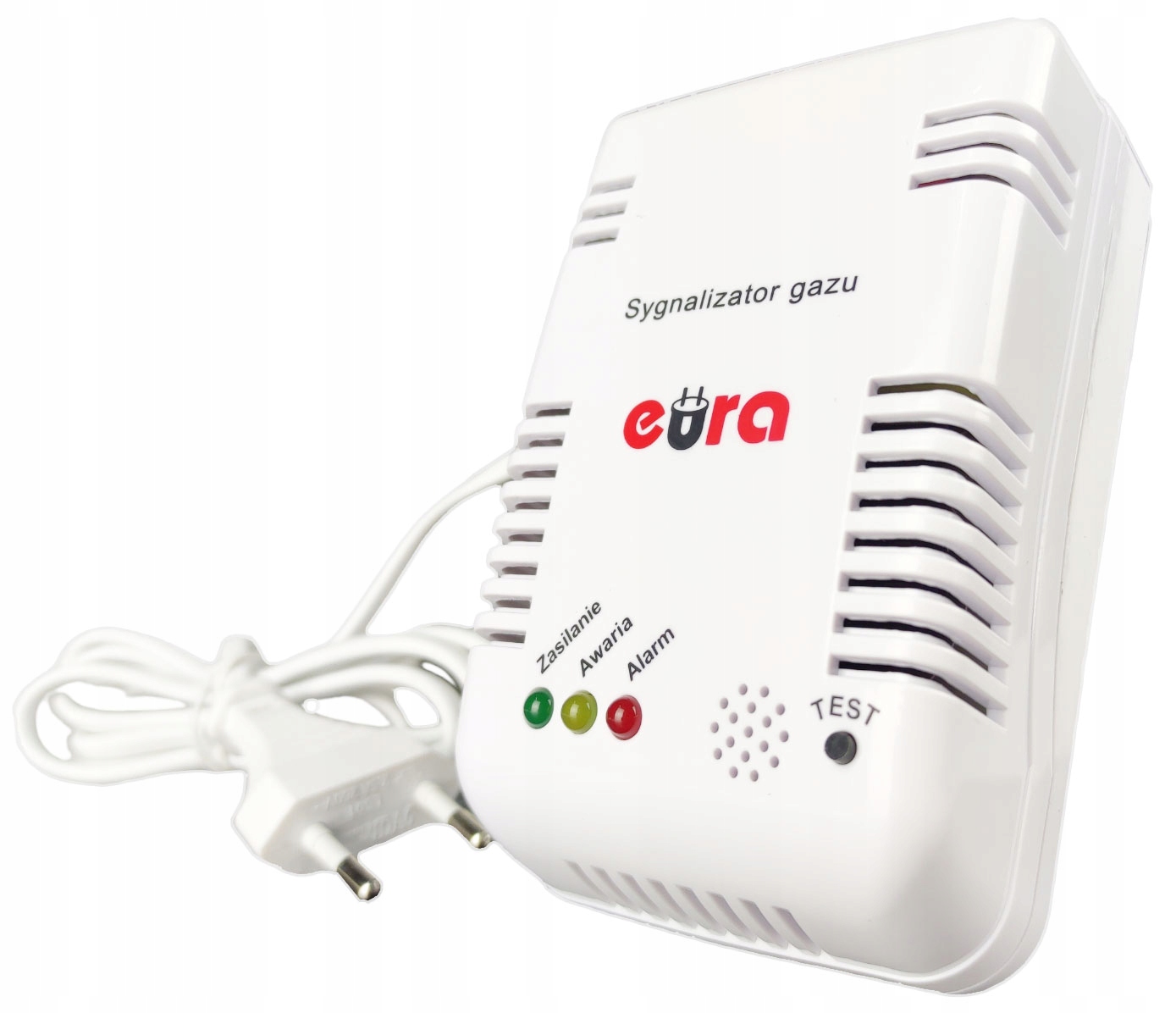

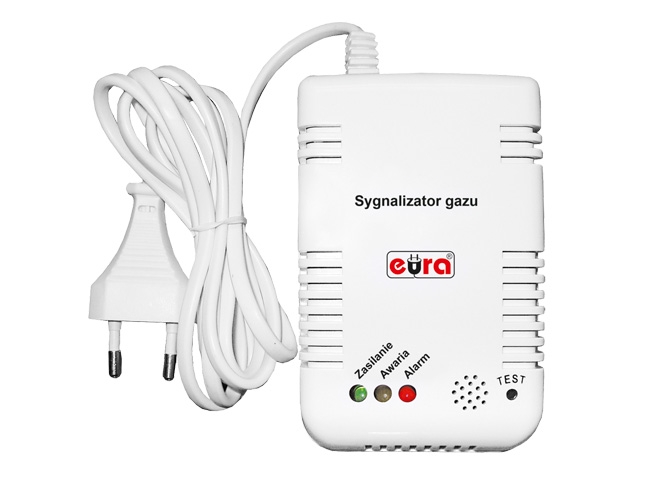

CZUJNIK GAZU "EURA" GD-00A2

- wykrywane gazy:

⭕ metan (gaz ziemny) - używany w kuchenkach i ogrzewaniu gospodarstw domowych

⭕ propan-butan (LPG) - sprzedawany w butlach sosowany do kuchenek w gospodarstwach domowych, kuchenek turystycznych, czy małych grzejników przenośnych

- zasilanie sieciowe AC 230V - ze względu na duże zapotrzebowanie energetyczne sensora, czujniki gazu nie występują w wersjach bateryjnych

- bardzo czuły <10% LEL (DWG)

- przewód zasilający o długości 1,5m

- zasięg detekcji czujnika to ok. 20-25 m²

- po wykryciu gazu urządzenie emituje bardzo głośny alarm akustyczny 85db/ 3m

CO TO JEST LEL/DWG I DLACZEGO TRZEBA O TYM WIEDZIEĆ?

Rozszerzenie akronimu LEL z j. angielskiego oznacza Lower Explosive Limit, czyli dolną granicę wybuchowości (DGW), czyli najniższe możliwe stężenie gazu lub pary w powietrzu, które zapali się lub eksploduje w przypadku zapłonu.

✔️ WYKRYWANIE GAZU ZIEMNEGO

Gaz ziemny jest gazem bezbarwnym, lżejszym od powietrza. Jest wyczuwalny, natomiast w połączeniu z tlenem w powietrzu tworzy mieszaninę palną i wybuchową. Największe zagrożenie występuje podczas uwolnienia ze zbiornika, czy nieszczelności instalacji lub kuchenki gazowej - zapłon może nastąpić od urządzeń znajdujących się powyżej, np. włącznika oświetlenia.

Dolna granica wybuchowości (LEL) dla metanu wynosi 5%.

Czujnik zareaguje i aktywuje alarm, gdy stężenie metanu w  powietrzu osiągnie poziom 0,5%

✔️ WYKRYWANIE PROPANU-BUTANU

Propan-butan (inaczej LPG) w stanie gazowym, w odróżnieniu od gazu ziemnego jest cięższy od powietrza, gromadzi się więc najpierw w dolnych partiach pomieszczeń, pozostałe zagrożenia są bardzo zbliżone.

Dolna granica wybuchowości (LEL) dla propanu wynosi 2,1%, a dla butanu 1,8%.

Czujnik zareaguje i aktywuje alarm, gdy stężenie propanu w  powietrzu osiągnie 0,21% lub gdy stężenie butanu osiągnie 0,18%.

SPECYFIKACJA TECHNICZNA

• Napięcie zasilania: 230 V AC
• Rodzaje wykrywanych zagrożeń: gaz ziemny, LPG
• Rodzaj zasilania: Kabel sieciowy 1,5m
• Pobór prądu czujnika - czuwanie / alarm: 13 mA / 21 mA
• Pobór mocy czujnika - czuwanie / alarm: 0,5 W / 4 W
• Zalecane miejsce instalacji: wewnątrz pomieszczeń
• Maks. poziom głośności: 85 dB / 1m
• Min. wykrywane stężenie gazu: <10% LEL
• Typ czujnika gazu: półprzewodnikowy
• Zasięg detekcji czujnika: ok. 20-25 m²
• Współczynnik ochrony: IP20
• Przycisk testu: Tak
• Sygnalizacja awarii: Tak
• Temperaturowy zakres pracy czujnika: +2ºC ~ +50ºC
• Wymiary czujnika (W x SZ x G): 110 x 70 x 45 mm
• Waga netto czujnika: 300 g

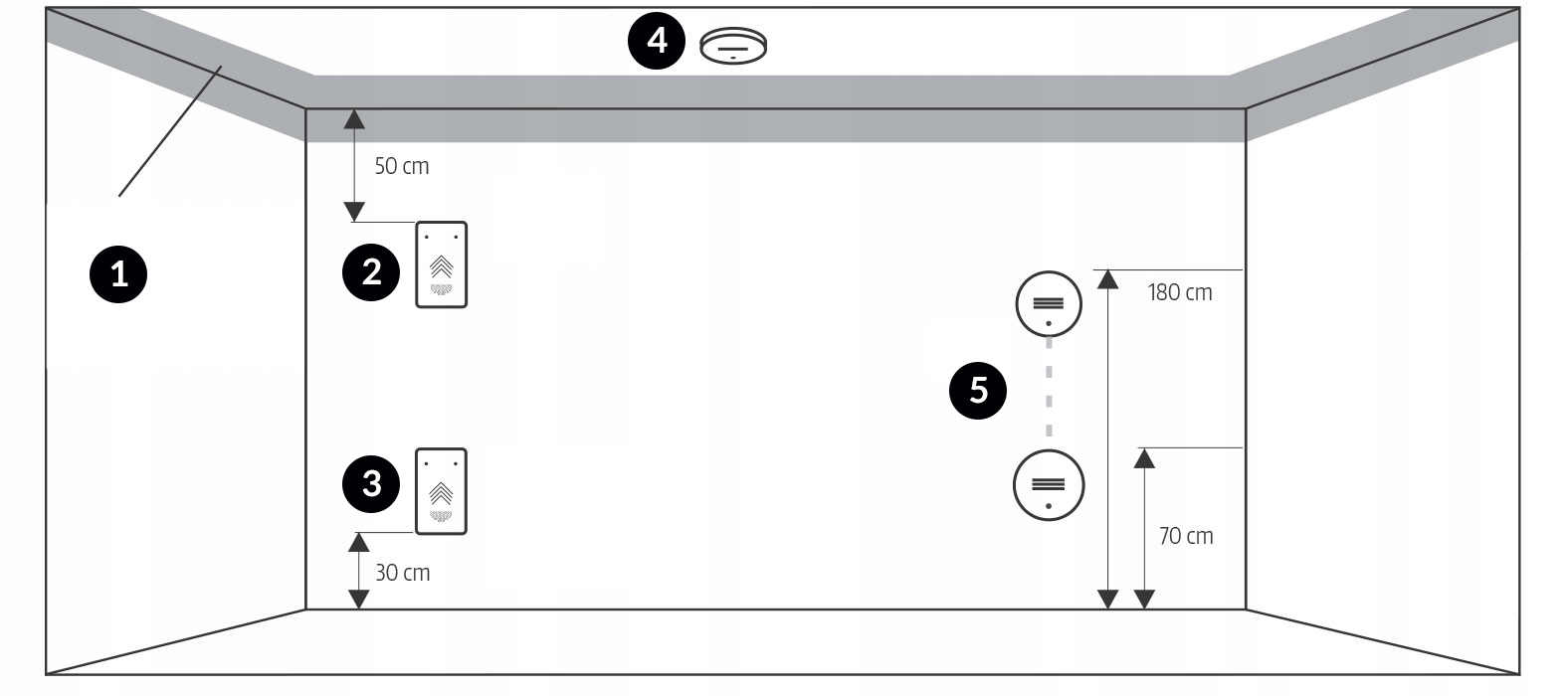

JAK MONTOWAĆ CZUJNIKI

1. Martwa strefa to przestrzeń występująca w każdym pomieszczeniu. Swym zasięgiem obejmuje obszar oddalony ok. 20 cm od sufitu. Ze względu na brak ruchów powietrza, ich znikome lub zbyt intensywne występowanie (np. w przypadku bliskości kratek wentylacyjnych). W martwej strefie nie należy instalować czujników czadu!
2. Miejsce instalacji czujnika gazu ziemnego (metanu)
3. Miejsce instalacji czujnika mieszaniny gazów LPG (propanu-butanu)
4. Miejsce instalacji czujnika dymu, dymu papierosowego, dymu i czadu (tlenku węgla)
5. Miejsce instalacji czujnika czadu (tlenku węgla)

UWAGA: Sygnalizatory obecności gazu ze względu na uwarunkowania techniczne (np. możliwość okresowych zaników lub zmian napięcia w sieci, awaria urządzenia, itp.) oraz specyfikę pomieszczeń, w których urządzenia te mogą być montowane, nie dają całkowitej pewności wykrycia gazu a jedynie znacznie podnoszą prawdopodobieństwo wcześniejszego wykrycia jego niebezpiecznego stężenia.

Należy pamiętać, iż urządzenia te należy testować zgodnie z załączoną instrukcja obsługi oraz dokonywać okresowych przeglądów stanu instalacji wentylacyjnych i kominowych oraz urządzeń, z których może wyciekać gaz.
