KLAMKA ELEKTRONICZNA

"EURA" ELH-71H4

► idealna do drzwi wewnętrznych i zewnętrznych (IP65)

► możliwość otwierania kodem, brelokiem lub kartą

► otwieranie awaryjne kluczem (wbudowana wkładka patentowa) lub poprzez dosilenie powerbank'iem (port USB)

► pasuje do drzwi lewych i prawych, drewnianych, aluminiowych, pełnych i profilowych

► wygodne zasilanie bateryjne

WIDEOINSTRUKCJE MONTAŻU, PROGRAMOWANIA i OBSŁUGI

1. PROGRAMOWANIE

Spis treści:

• 00:38 - dodanie breloka zbliżeniowego
• 01:03 - programowanie kodu dostępu

Link: https://www.youtube.com/watch?v=QVMdm672TG8&t=4s

2. MONTAŻ

Instrukcja montażu zrealizowana została na drzwiach profilowych z wykorzystaniem zamontowanego zamka wpuszczanego wąskoprofilowego.

Link: https://www.youtube.com/watch?v=3ABG2PImBS8

UNIWERSALNY MONTAŻ - DRZWI LEWE I PRAWE

Orientacja drzwi nie ma znaczenia, inteligentne klamki mogą być montowane w drzwiach otwieranych:

1. na lewo, do wewnątrz
2. na prawo, do wewnątrz
3. na prawo, na zewnątrz
4. na lewo, na zewnątrz

PASUJE DO STANDAROWYCH ZAMKÓW

Inteligentna klamka ELH-20H5 posiadają uniwersalny rozstaw śrub ściągających 38~40,5 mm (1).

W większości przypadków pozwala ona na wykorzystanie najbardziej popularnych wkładek wpuszczanych o standardzie 72-92 mm (2) fabrycznie zamontowanych w drzwiach.

IDEALNA DO ZAMKÓW WĄSKOPROFILOWYCH

Inteligentne klamki ELH-20H5 idealnie nadają się do montażu w drzwiach profilowych.

W większości przypadków pozwala ona na wykorzystanie najbardziej popularnych wąskoprofilowych wkładek wpuszczanych o standardzie 90 mm (1) fabrycznie zamontowanych w drzwiach.

Uwaga: Nie zaleca się montażu w drzwiach bezprzylgowych.

JAK TO DZIAŁA?

Na korpusie klamki znajduje się dotykowy szyfrator z wbudowanym czytnikiem kluczy zbliżeniowych (breloków/ pastylek) oraz modułem Bluetooth. Po zbliżeniu klucza zbliżeniowego do czytnika lub wpisaniu kodu do szyfratora, następuje podanie impulsu z modułu kontroli dostępu, po czym serwomotor odblokowuje przekładnię mechaniczną, umożliwiając tym samym otwarcie drzwi poprzez normalne przyciśnięcie klamki po stronie zewnętrznej. Okres oczekiwania na wciśnięcie klamki ustawiony jest fabrycznie na ok. 5 sekund, po tym czasie następuje ponowna blokada przekładni i przejście zamka w stan oczekiwania na podanie kolejnego impulsu.

Od strony wewnętrznej lokalu zawsze istnieje możliwość otwarcia drzwi poprzez zwykłe naciśnięcie klamki. Po zamknięciu otwartych drzwi następuje natychmiastowe zadziałanie mechanizmu zapadki, uniemożliwiając otwarcie drzwi od zewnątrz bez zbliżenia karty lub wprowadzenia kodu. W przypadku rozładowania baterii lub awarii istnieje możliwość otwarcia zamka przy użyciu zwykłego klucza mechanicznego, którego 2 sztuki znajdują się na wyposażeniu każdego zestawu.

Klamka elektromechaniczna zasilana jest 4 alkalicznymi bateriami 1,5 V typu AA i na jednym komplecie baterii może pracować ok. 1 roku. Wgląd w status naładowania baterii dostępny jest w aplikacji po synchronizacji z klamką okresowo (za pomocą Bluetooth) lub w czasie rzeczywistym (po zastosowaniu bramek WiFi w systemie).

SPECYFIKACJA TECHNICZNA

• Napięcie zasilania: 6 V DC
• Rodzaj zasilania: Baterie alkaliczne (4 x AA 1,5V)
• Pobór prądu - czuwanie / praca: <18uA / 200 mA
• Maks. liczba użytkowników: Karty- 200, Kody PIN-200, E-Key- bez limitu
• Przeznaczenie do drzwi: lewe / prawe
• Materiał obudowy: Stop cynku
• Czas trwania impulsu zwalniającego: 5-90 sek.
• Bluetooth: Tak
• Maks. moc promieniowania (Bluetooth): <10mW
• Częstotliwość pracy (Bluetooth): 2,4 GHz
• Szyfrator: Tak, dotykowy
• Maks. moc promieniowania (RFID): <5mW
• Częstotliwość pracy (RFID): Mifare 13,56 MHz
• Dopuszczalna wilgotność względna: 0-95%
• Temperaturowy zakres pracy: -35ºC ~ +55ºC
• Zalecane miejsce instalacji: wewnętrzne i zewnętrzne
• Współczynnik ochrony: IP55
• Siła zamykająca lub siła potrzebna do rozpoczęcia ruchu skrzydła: 10 N
• Okucia poruszane dłonią - moment maksymalny (Nm): 1 Nm
• Okucia poruszane dłonią - siła maksymalna: 10 N
• Wymiary szyldu zewnętrznego (W x SZ x G): 300 x 43 x 24 mm
• Wymiary szyldu wewnętrznego (W x SZ x G): 300 x 43 x 24 mm
• Waga netto: 1200 g

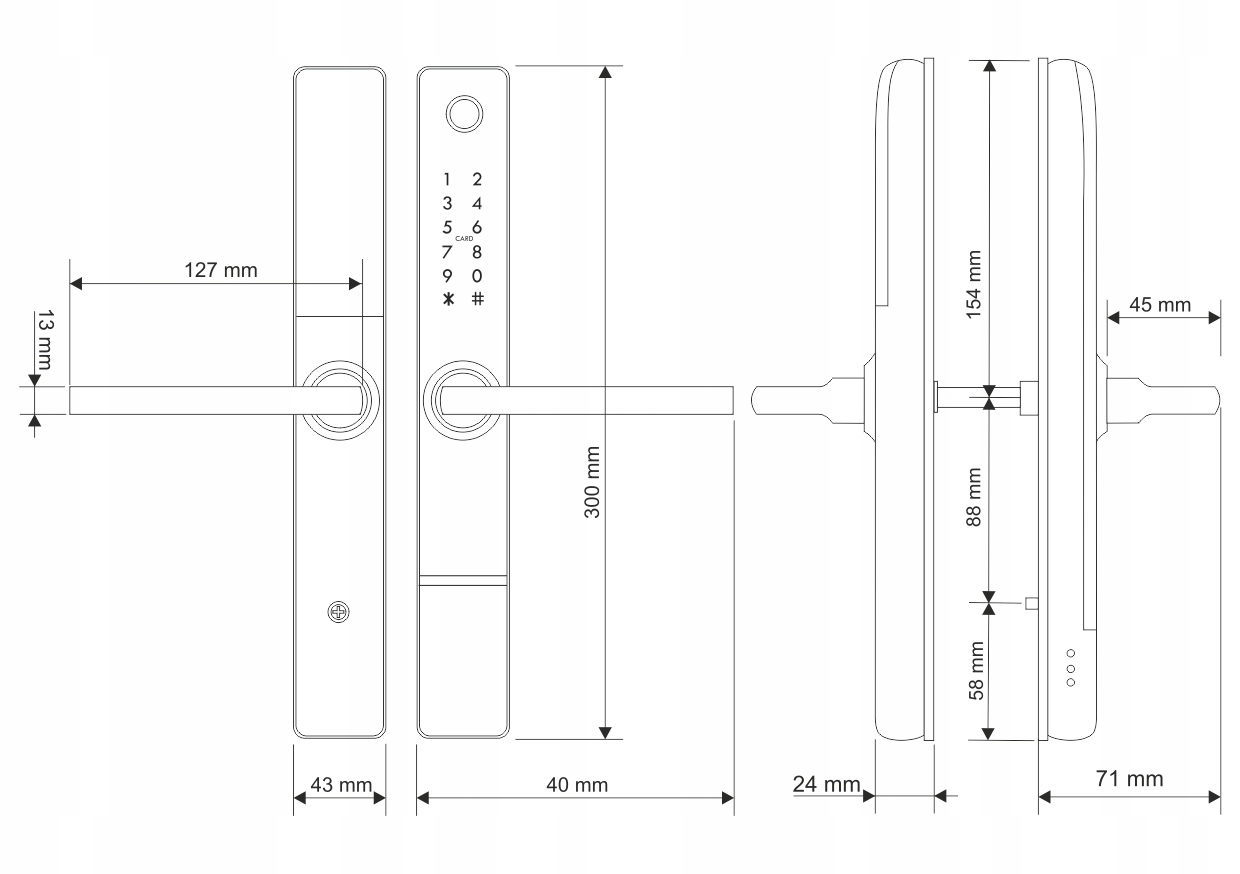

WYMIARY
