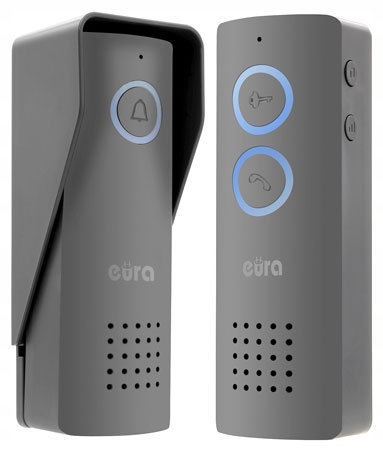

DOMOFON "EURA" ADP-80A3

► bezprzewodowy - brak konieczności prowadzenia okablowania między jednostką zewnętrzną, a unifonem,

► Wbudowana antena zapewnia urządzeniu łączność nawet do 100 m (w terenie otwartym).

► głośnomówiący - odbierz i rozmawiaj bez konieczności podnoszenia słuchawki,

► regulacja głośności gongu,

► wybór melodii gongu,

► otwieranie furtki,

► możliwość rozbudowy o dodatkową kasetę lub unifon.

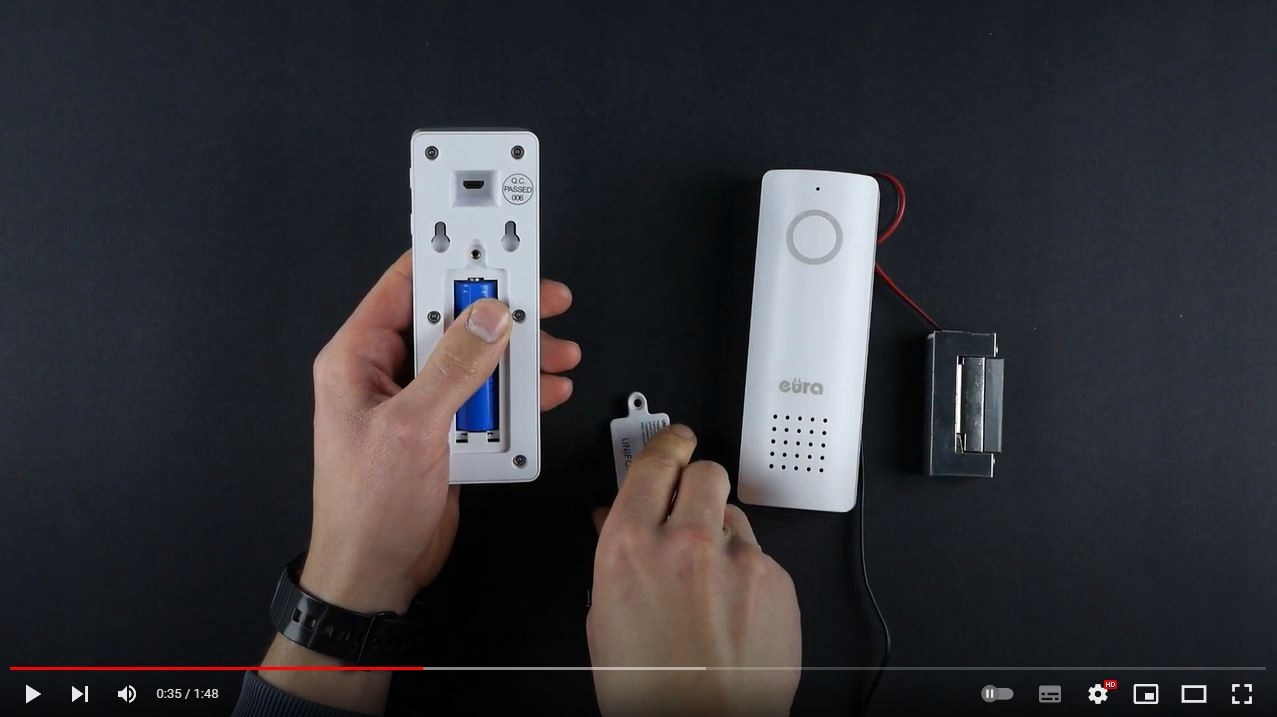

WIDEOINSTRUKCJA PODŁĄCZENIA

Instrukcja pokazuje proces parowania stacji bramowej z unifonem, podłączenie elektrozaczepu i działania urządzenia.

Link: https://www.youtube.com/watch?v=aFt1XoUC2DY

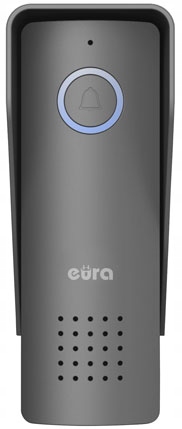

KASETA ZEWNĘTRZNA "EURA" ADA-90A3

► Stacja bramowa komunikuje się z unifonem w paśmie radiowym 426-440 MHz.

► W celu wykorzystania pełnej  funkcjonalności urządzenia, istnieje możliwość podłączenia rygla elektromagnetycznego, który umożliwi kontrolę wejścia osób odwiedzających.

► Kaseta posiada podświetlany przycisk wywołania, dzięki czemu jest bardzo dobrze widoczny po zmroku.

► Urządzenie zasilane jest napięciem 12V DC.

SECYFIKACJA TECHNICZNA:

• Napięcie zasilania: 12V DC
• Pobór prądu - czuwanie / praca: <110uA / <350mA
• Częstotliwość pracy: 426~440 MHz
• Zasięg pracy: max. do 100m zewnątrz (wewnętrzny - zasięg zależny od rodzaju przeszkód)
• Materiał obudowy: Tworzywo sztuczne
• Sposób montażu kasety zewn.: Natynkowy
• Daszek ochronny: Tak
• Współczynnik ochrony: IP44
• Temperaturowy zakres pracy kasety: -10ºC ~ +50ºC

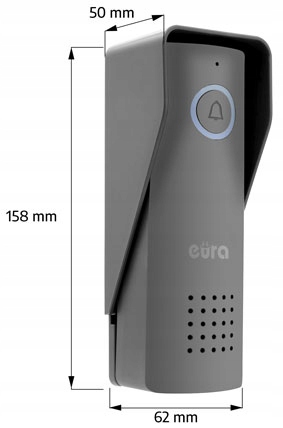

• Wymiary kasety zewn. (W x SZ x G): 158 x 62 x 50,5 mm
• Waga netto kasety: 160 g

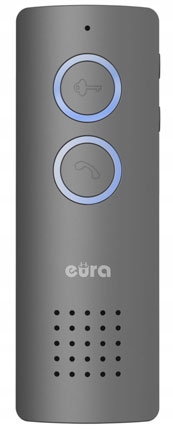

UNIFON "EURA" ADA-80A3

► Umożliwia obsługę wejścia poprzez bezpośrednie sterowanie ryglem elektromagnetycznym.

► Wyposażony jest w funkcję regulacji głośności dzwonka oraz zmiany jego melodii.

► Urządzenie zasilane jest poprzez wbudowany akumulator. Ładowanie unifonu odbywa się poprzez wbudowane gniazdo microUSB, znajdujące się na rewersie urządzenia.

► Wbudowana antena zapewnia urządzeniu łączność nawet do 100 m (w terenie otwartym).

SECYFIKACJA TECHNICZNA:

• Rodzaj zasilania: Akumulator (3,7V/ 2200mAh) 18650
• Napięcie ładowania: DC 5V
• Pobór prądu - czuwanie / praca: <800uA / <350mA
• Częstotliwość pracy: 426~440 MHz
• Zasięg pracy: max. do 100m zewnątrz (wewnętrzny - zasięg zależny od rodzaju przeszkód)
• Materiał obudowy: Tworzywo sztuczne
• Wymiary unifonu(W x SZ x G): 154 x 54 x 36 mm
• Waga netto unifonu: 160 g

NAJCZĘŚCIEJ ZADAWANE PYTANIA.

1. Jaki przewód muszę zastosować do połączenia monitora z panelem zewnętrznym?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m - zalecany przewód XzTKMXpw 4x2 x0,5mm2
• do 50m - zalecany przewód XzTKMXpw 4x2 x0,8mm2

2. Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z ryglem (elektrozaczepem)?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2

3. Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik woodoporności IP65, dzięki czemu może być narażone na czynniki atmosferyczne..

4. Czy elektrozaczep wymaga dodatkowego zasilania?

Nie, zasilacz dołączony do zestawu zasila całość.

5. Jaki elektrozaczep powinien zostać zastosowany do tego zestawu wideodomofonu?

Zestaw prawidłowo działa z elektrozaczepem niskoprądowym, symetryczny, uniwersalny, bez pamięci. Np. RE-31G2, RE-32G2.

WAŻNE

Przed montażem zaleca się sprawdzenie komunikacji radiowej zestawu. W tym celu należy umieścić kasetę oraz unifon w odrąbie miejsc docelowego montażu, tak aby wyeliminować brak radiowego połączenia zestawu.
