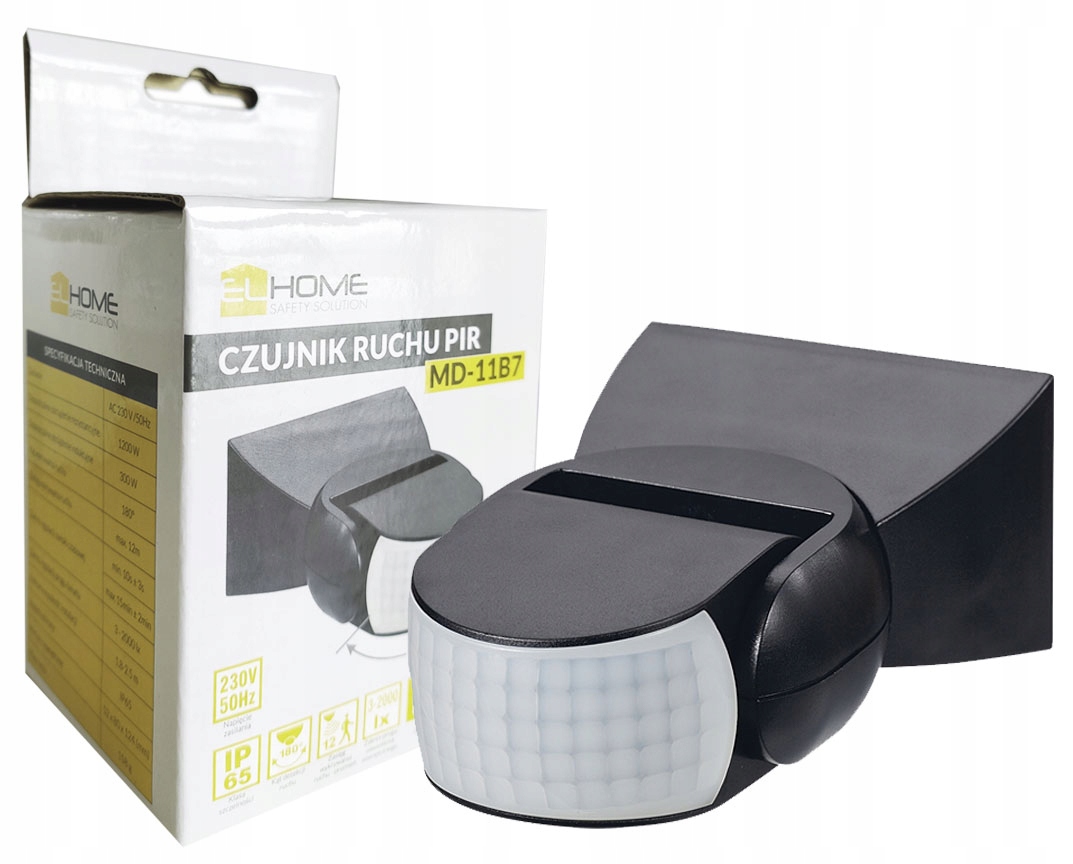

CZUJNIK RUCHU "EL HOME" MD-11B7

• wodoodporny (IP65), zasięg 12m/ 180°
• współpracuje z różnymi rodzajami oświetlenia LED
• płynna regulacją czasu świecenia i natężenia światła

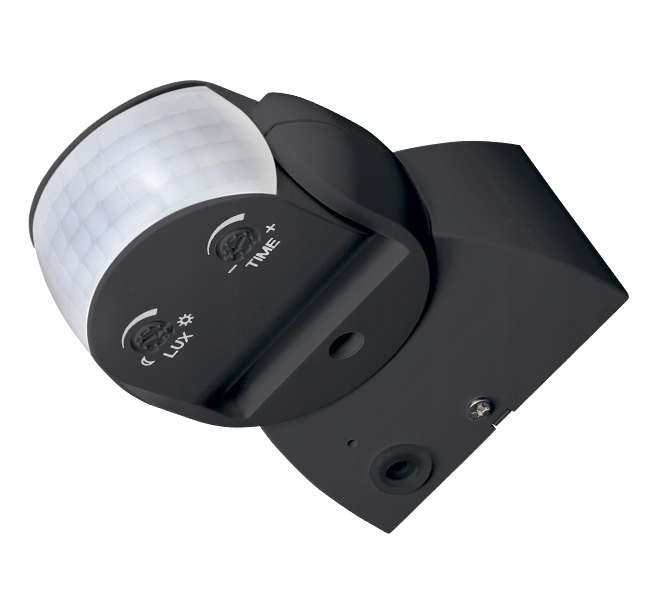

Czujnik ruchu i obecności PIR - zewnętrzny, do automatycznego sterowania załączaniem oświetlenia (lub innych urządzeń elektrycznych), możliwość montażu na ścianie, pasywny czujnik podczerwieni, sensor foto-optyczny, potencjometry do sterowania automatyką czujnika: czasem podtrzymania oświetlenia (min. 10 s ± 3 s, max. 7 min ± 2 min) i progiem oświetlenia zewnętrznego (3 - 2000 lx), kąt detekcji 180°, zasięg do 12m, mechaniczna regulacja w pionie i poziomie.

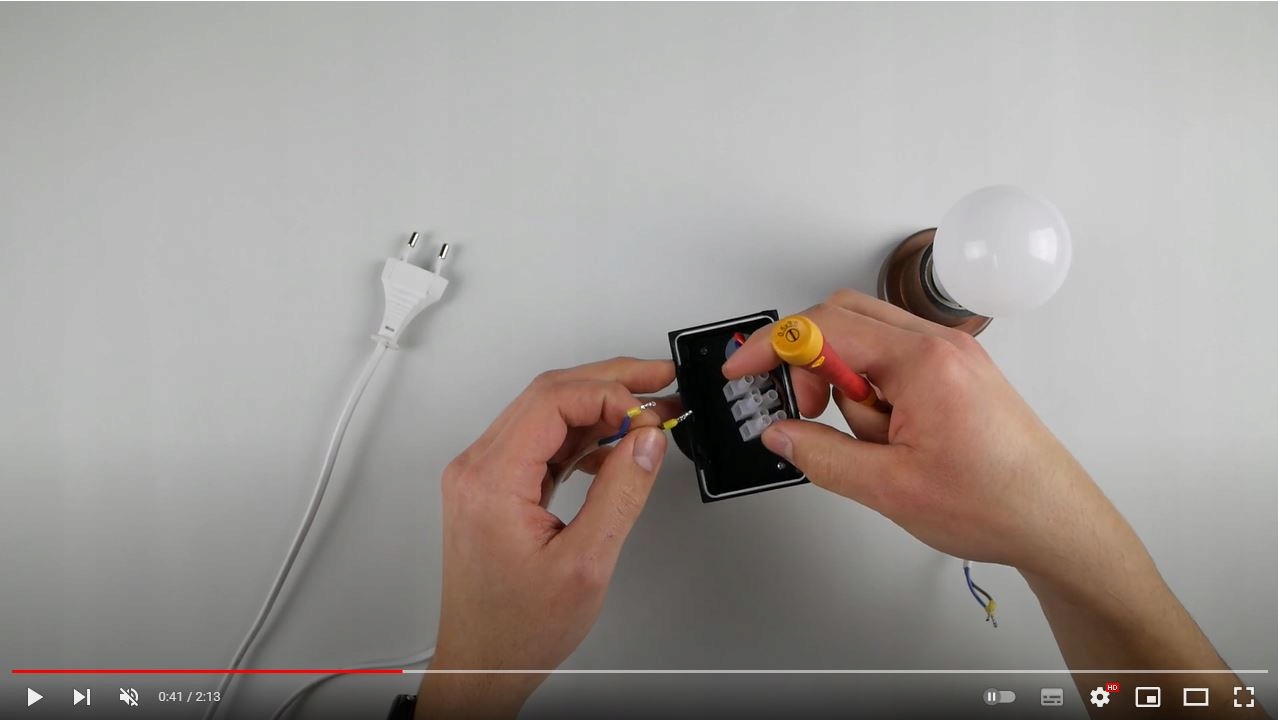

WIDEOINSTRUKCJA INSTALACJI

Link: https://www.youtube.com/watch?v=ERcmSeq6tCc

INSTRUKCJA INSTALACJI

1. Odłączyć zasilanie za pomocą bezpiecznika lub włącznika głównego.

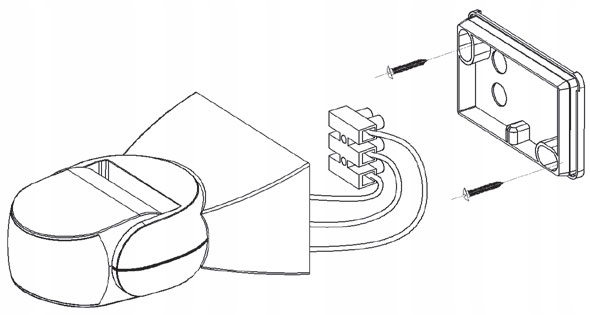

2. Odkręcić 1 śrubę mocującą, u dołu podstawy, oddzielić pokrywę od podstawy za pomocą płaskiego wkrętaka.
3. Poprzez 2 otwory w pokrywie mocującej odznaczyć  na ścianie (lub suficie) miejsca na 2 kołki  (wyposażenie zestawu).
4. W wybranych miejscach wywiercić 2 otwory, za pomocą kołków i wkrętów montażowych zamocować pokrywę.
5. Odizolować końcówki przewodów na długości około 6-8mm.
6. Podłączyć czujnik do zasilania i odbiornika zgodnie ze schematem z instrukcji obsługi. Podłączyć przewód fazy zasilania (L) do zacisku oznaczonego jako L na kostce zaciskowej.
7. Podłączyć przewód zerowy zasilania (N) oraz przewód zerowy odbiornika do zacisku oznaczonego jako N na kostce zaciskowej.
8. Podłączyć przewód fazowy odbiornika do zacisku oznaczonego jako L’ na kostce zaciskowej.
9. Zamocować czujnik na przykręconej uprzednio do ściany pokrywie podstawy, przykręcić śrubę mocującą, u dołu podstawy mocującej.

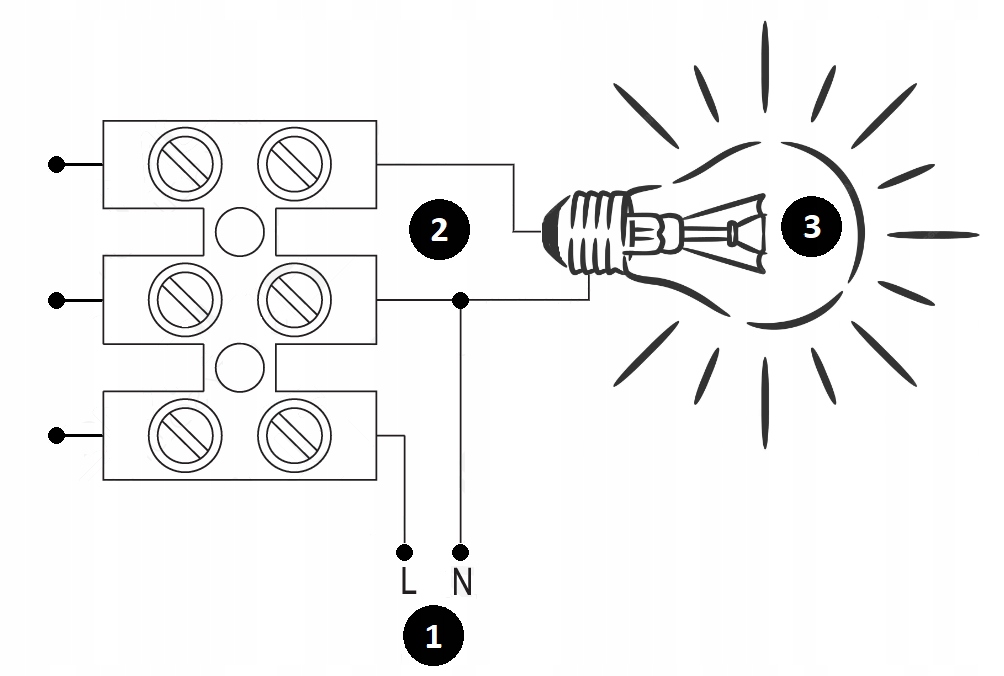

SCHEMAT POŁĄCZEŃ

1 - WEJŚCIE

2 - WYJŚCIE

3 - OBCIĄŻENIE

SPECYFIKACJA TECHNICZNA

• Napięcie zasilania: 230V AC / 50 Hz
• Współczynnik ochrony: IP65
• Materiał obudowy: Tworzywo sztuczne
• Rodzaj czujnika: PIR
• Zalecane miejsce instalacji: na zewnątrz / wewnątrz
• Zalecana wysokość instalacji: 1.8 - 2.5 m
• Kąt wykrywania ruchu: 180°
• Zasięg wykrywania ruchu: maks. 12 m
• Zakres regulacji zwłoki czasowej: min. 10 s ± 3 s maks. 7 min ± 2 min
• Zakres regulacji progu światła zewn.: <3 - 2000 lx
• Maks. obciążenie rezystancyjne: 1200 W
• Maks. obciążenie indukcyjne: 300 W
• Regulacja parametrów czujnika: Tak
• Regulacja czasu podtrzymania oświetlenia: Tak
• Regulacja oświetlenie zawnętrznego: Tak
• Temperaturowy zakres pracy czujnika: -18ºC ~ +40ºC
• Wymiary czujnika (W x SZ x G): 52 x 80 x 124 mm
• Waga netto czujnika: 160 g

Dane logistyczne:

• Wymiary opakowania (W x SZ x G): 102 x 83 x 71 mm
• Waga brutto: 220 g
• Typ opakowania: Karton
