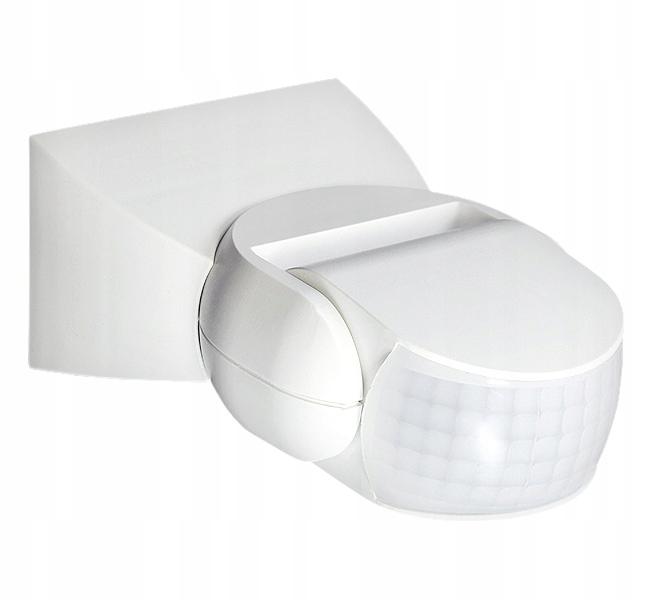

CZUJNIK RUCHU "EL HOME" MD-10B7

- wodoodporny (IP65), zasięg 12m/ 180°

- współpracuje z różnymi rodzajami oświetlenia LED

- płynna regulacją czasu świecenia i natężenia światła

Czujnik ruchu i obecności PIR - zewnętrzny, do automatycznego sterowania załączaniem oświetlenia (lub innych urządzeń elektrycznych), możliwość montażu na ścianie, pod dachem, pasywny czujnik podczerwieni, sensor foto-optyczny, potencjometry do sterowania automatyką czujnika: czasem podtrzymania oświetlenia (min. 10 s ± 3 s, max. 7 min ± 2 min) i progiem oświetlenia zewnętrznego (3-2000 lx), kąt detekcji 180°, zasięg do 12m, mechaniczna regulacja w pionie i poziomie.

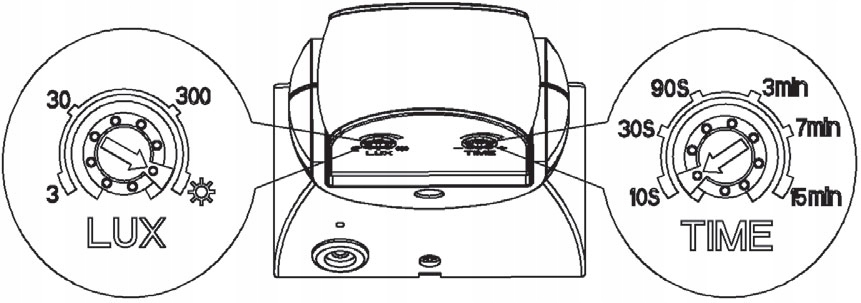

USTAWIENIE CZASU ZWŁOKI (TIME)

Potencjometrem czasu zwłoki ustawiamy czas, po którym oświetlenie ma się wyłączyć od momentu wykrycia ostatniego ruchu przez czujnik. Aby zwiększyć czas zwłoki należy potencjometr przekręcić zgodnie z ruchem wskazówek zegara. Maksymalna zwłoka czasowa wynosi około 5-9 minut. Aby zmniejszyć czas zwłoki należy potencjometr przekręcić w kierunku przeciwnym do ruchu wskazówek zegara. Minimalna zwłoka czasowa wynosi 7-13 sekund.

USTAWIENIE PROGU NATĘŻENIA ŚWIATŁA (LUX)

Potencjometrem progu natężenia światła ustawiamy minimalny próg zewnętrznego (naturalnego) oświetlenia przy jakim czujnik ruchu ma zadziałać. Po ustawieniu potencjometru w skrajnym prawym położeniu, czujnik ruchu powinien załączać oświetlenie przy bardzo niskim natężeniu światła zewnętrznego, czyli praktycznie po zmroku. Pozycję przełącznika należy ustalić doświadczalnie, zgodnie z preferencjami użytkownika. Rozwiązanie takie pozwala na oszczędzanie energii poprzez wyeliminowanie automatycznego włączania oświetlenia np. podczas dnia.

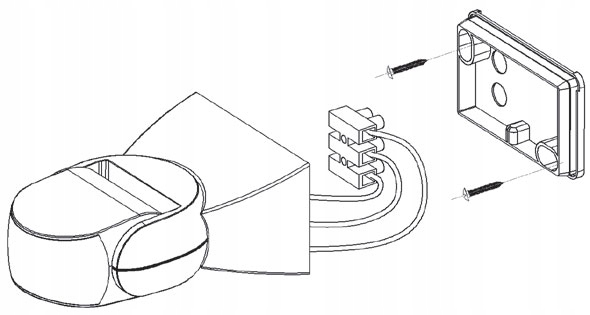

INSTRUKCJA INSTALACJA CZUJNIKA RUCHU

1. Odłączyć zasilanie za pomocą bezpiecznika lub włącznika głównego.

2. Odkręcić 1 śrubę mocującą, u dołu podstawy mocujące i oddzielić pokrywę od podstawy mocującej za pomocą płaskiego wkrętaka.

3. Poprzez 2 otwory w pokrywie podstawy mocującej odznaczyć w wybranym miejscu na ścianie (lub suficie) miejsca na 2 kołki i wkręty montażowe (wyposażenie zestawu).

4. W wybranych miejscach na ścianie wywiercić 2 otwory, za pomocą kołków i wkrętów montażowych zamocować pokrywę podstawy na ścianie lub suficie.

5. Odizolować końcówki przewodów na długości około 6-8mm.

6. Podłączyć czujnik do zasilania i odbiornika zgodnie ze schematem z instrukcji obsługi. Podłączyć przewód fazy zasilania (L) do zacisku oznaczonego jako L na kostce zaciskowej.

Podłączyć przewód zerowy zasilania (N) oraz przewód zerowy odbiornika do zacisku oznaczonego jako N na kostce zaciskowej.

Podłączyć przewód fazowy odbiornika do zacisku oznaczonego jako L’ na kostce zaciskowej.

7. Zamocować czujnik na przykręconej uprzednio do ściany pokrywie podstawy, przykręcić śrubę mocującą, u dołu podstawy mocującej.

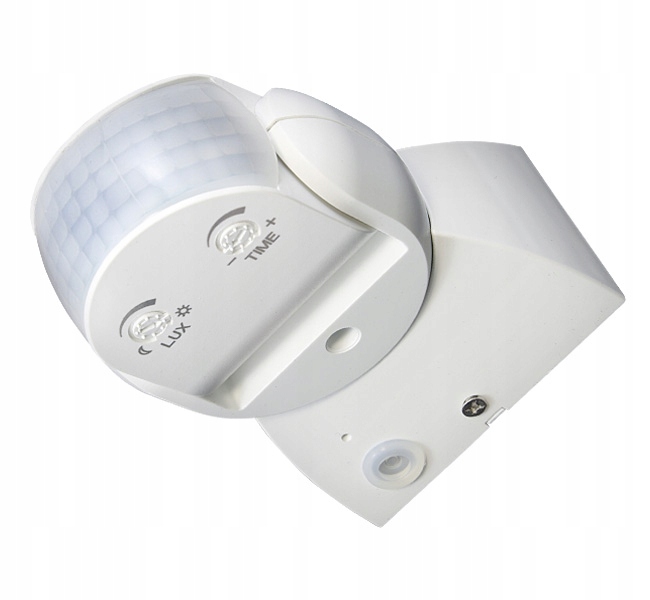

LEGENDA:

1. Sensor PIR
2. Potencjometr regulujący zwłokę czasową
3. Potencjometr regulujący próg natężenia światła
4. Kostka połączeniowa
5. Podstawa mocująca

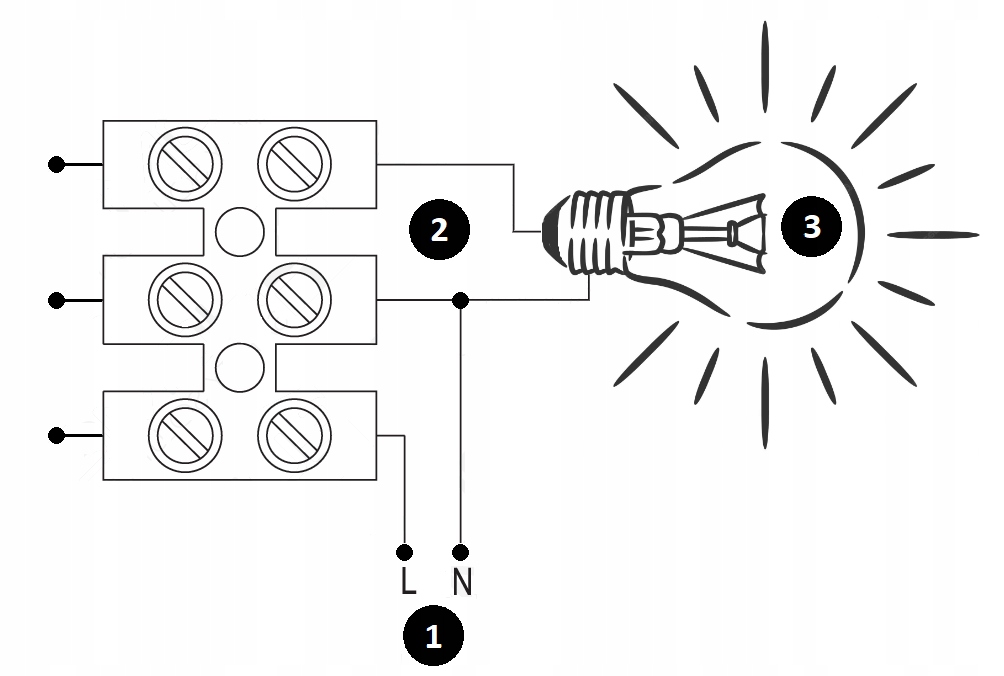

SCHEMAT POŁĄCZEŃ

1 - WEJŚCIE

2 - WYJŚCIE

3 - OBCIĄŻENIE

SPECYFIKACJA TECHNICZNA

• Napięcie zasilania: 230 V AC / 50 Hz
• Współczynnik ochrony: IP65
• Materiał obudowy: Tworzywo sztuczne
• Rodzaj czujnika: PIR
• Zalecane miejsce instalacji: na zewnątrz / wewnątrz
• Zalecana wysokość instalacji: 1.8 - 2.5 m
• Kąt wykrywania ruchu: 180°
• Zasięg wykrywania ruchu: maks. 12 m
• Zakres regulacji zwłoki czasowej: min. 10 s ± 3 s maks. 7 min ± 2 min
• Zakres regulacji progu światła zewn.: <3 - 2000 lx
• Maks. obciążenie rezystancyjne: 1200 W
• Maks. obciążenie indukcyjne: 300 W
• Regulacja parametrów czujnika: Tak
• Regulacja czasu podtrzymania oświetlenia: Tak
• Regulacja oświetlenie zawnętrznego: Tak
• Temperaturowy zakres pracy czujnika: -18ºC ~ +40ºC
• Wymiary czujnika (W x SZ x G): 52 x 80 x 124 mm
• Waga netto czujnika: 160 g

Dane logistyczne:

• Wymiary opakowania (W x SZ x G): 102 x 83 x 71 mm
• Waga brutto: 220 g
• Typ opakowania: Karton
