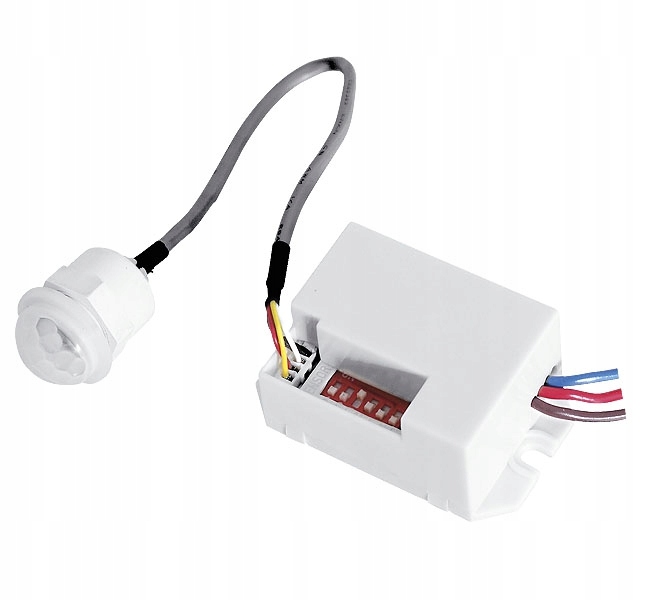

Czujnik ruchu MD-19B7 z soczewką, do zabudowy wewnątrz budynku przeznaczony jest do automatycznego sterowania załączaniem oświetlenia o napięciu 12V -24V DC (lub innych urządzeń elektrycznych) po wykryciu ruchu w pobliżu miejsca jego instalacji.

Najważniejsze funkcje:

• Automatyczne wykrywanie dnia i nocy (LUX)
• Regulacja czułości urządzenia
• Włącznik czasowy

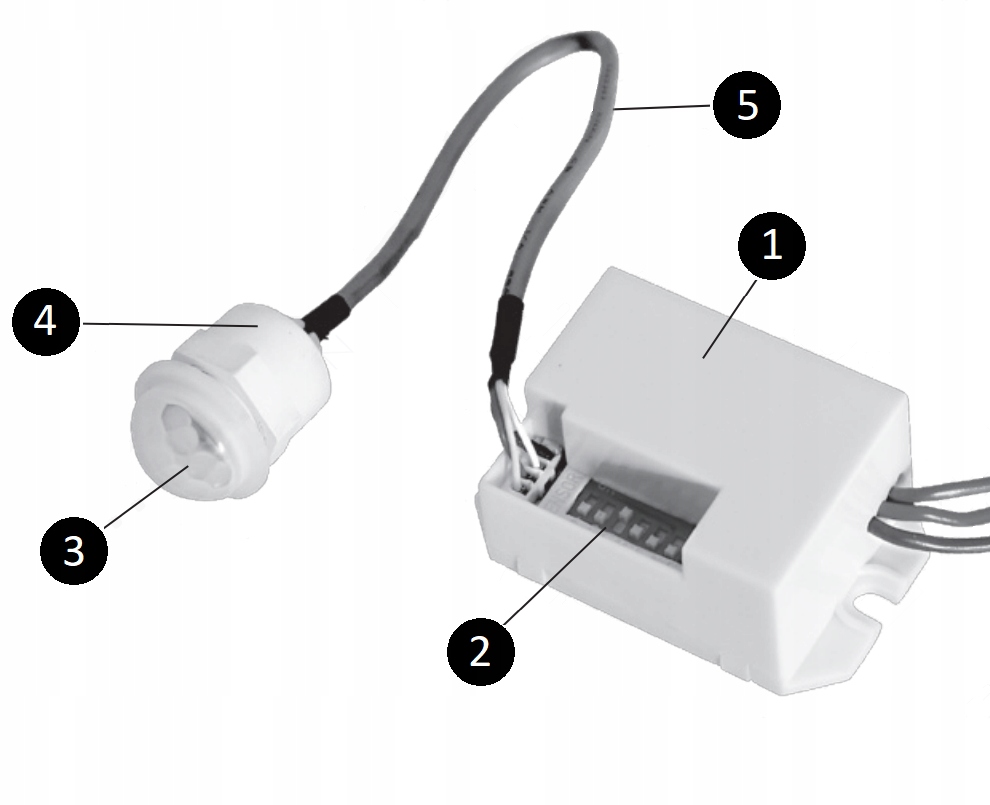

Budowa czujnika:

Czujnik ruchu MD-19B7 składa się z następujących elementów:

1. Korpus czujnika

2. Przełącznik segmentowy do ustawień automatyki

3. Soczewka z czujnikiem PIR

4. Nakrętka ułatwiająca montaż

5. Przewód łączący

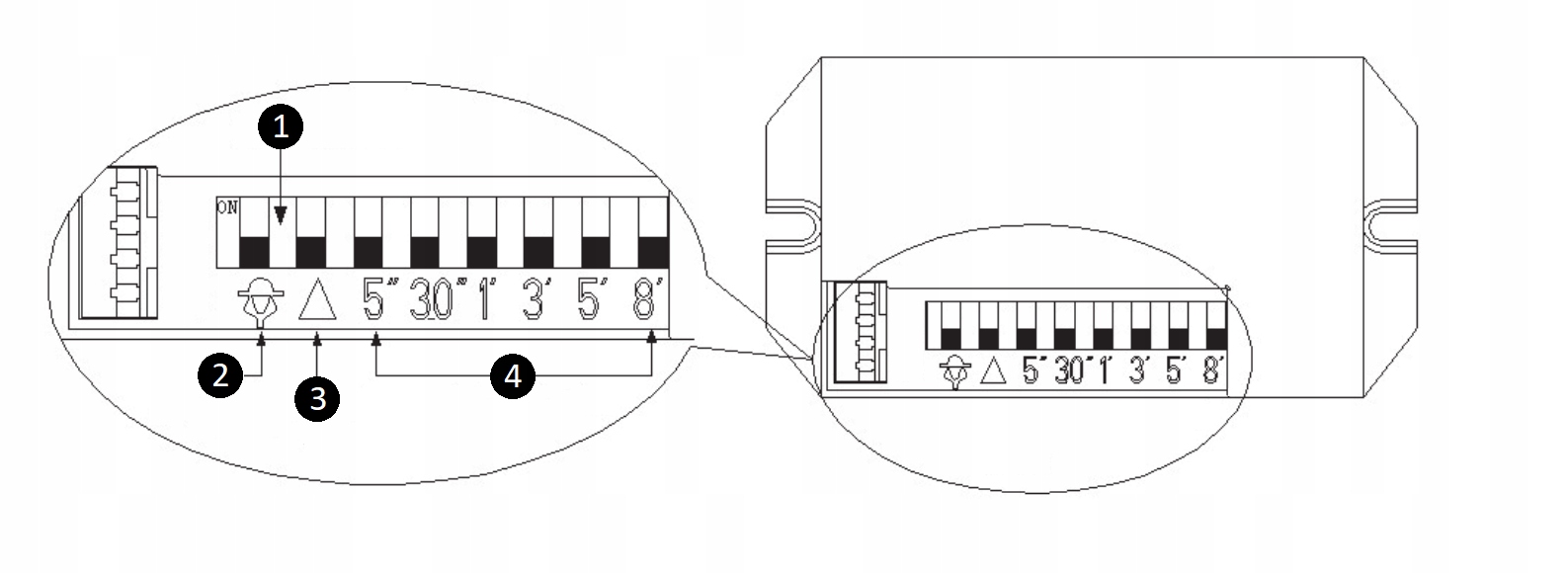

Ustawienia automatyki czujnika:

1. Przełącznik segmentowy do ustawień automatyki (DIP-switch)

2. Ustawienie progu oświetlenia zewnętrznego:

• jeśli pierwszy segment przełącznika „DZIEŃ/NOC” ustawimy w pozycji “OFF” (dolnej), czujnik ruchu będzie załączał urządzenie wyjściowe przy każdym oświetleniu zewnętrznym (w dzień i o zmroku),
• jeśli pierwszy segment przełącznika „DZIEŃ/NOC” ustawimy w pozycji “ON” (górnej), czujnik ruchu będzie załączał urządzenie wyjściowe tylko przy słabym oświetleniu zewnętrznym (<10 Lux, o zmroku).

3. Ustawienie zasięgu wykrywania ruchu:

• jeśli drugi segment przełącznika  „ZASIĘG” ustawimy w pozycji “OFF (dolnej), czujnik ruchu będzie wykrywał ruch obiektów w większym zasięgu (o średnicy pola detekcji ok. 6m),
• jeśli drugi segment przełącznika „ZASIĘG” ustawimy w pozycji “ON (górnej), czujnik ruchu będzie wykrywał ruch obiektów w ograniczonym zasięgu (o średnicy pola detekcji ok. 3m).

4. Ustawienie czasu podtrzymania (5”, 30”, 1’, 3’, 5’, 8’)

• w celu ustawienia żądanego czasu podtrzymania załączenia urządzenia wyjściowego, wystarczy jeden z segmentów 3-8 przełącznika ustawić
• w pozycji “ON” (górnej). Dopuszczalny zakres regulacji czasu podtrzymania wynosi zatem 5 sek. – 8 min.

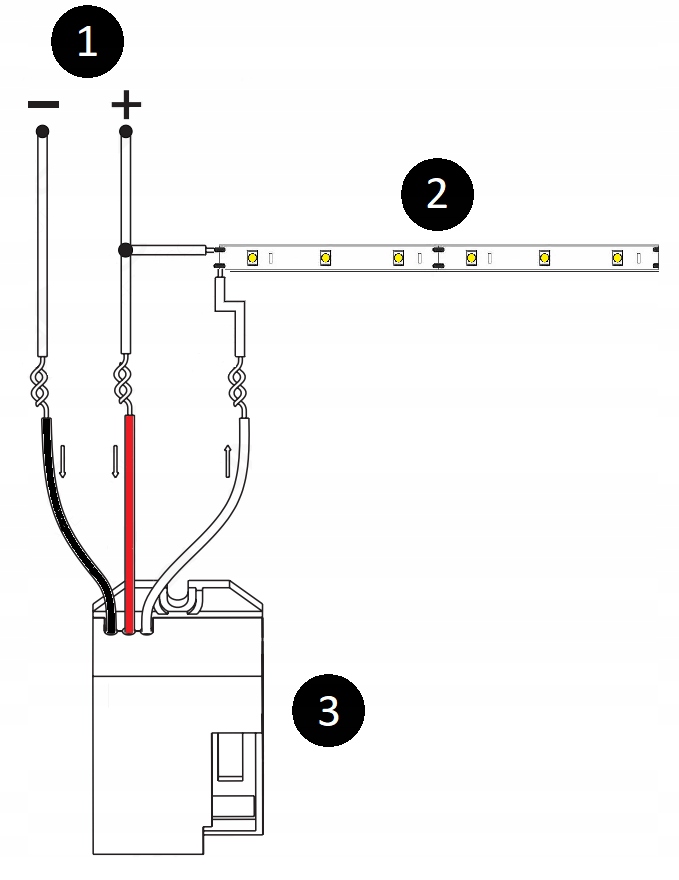

Schemat połączeń:

1. Zasilanie 12-24V DC

2. Odbiornik (np. pasek LED, żarówki 12V DC.)

3. Korpus urządzenia

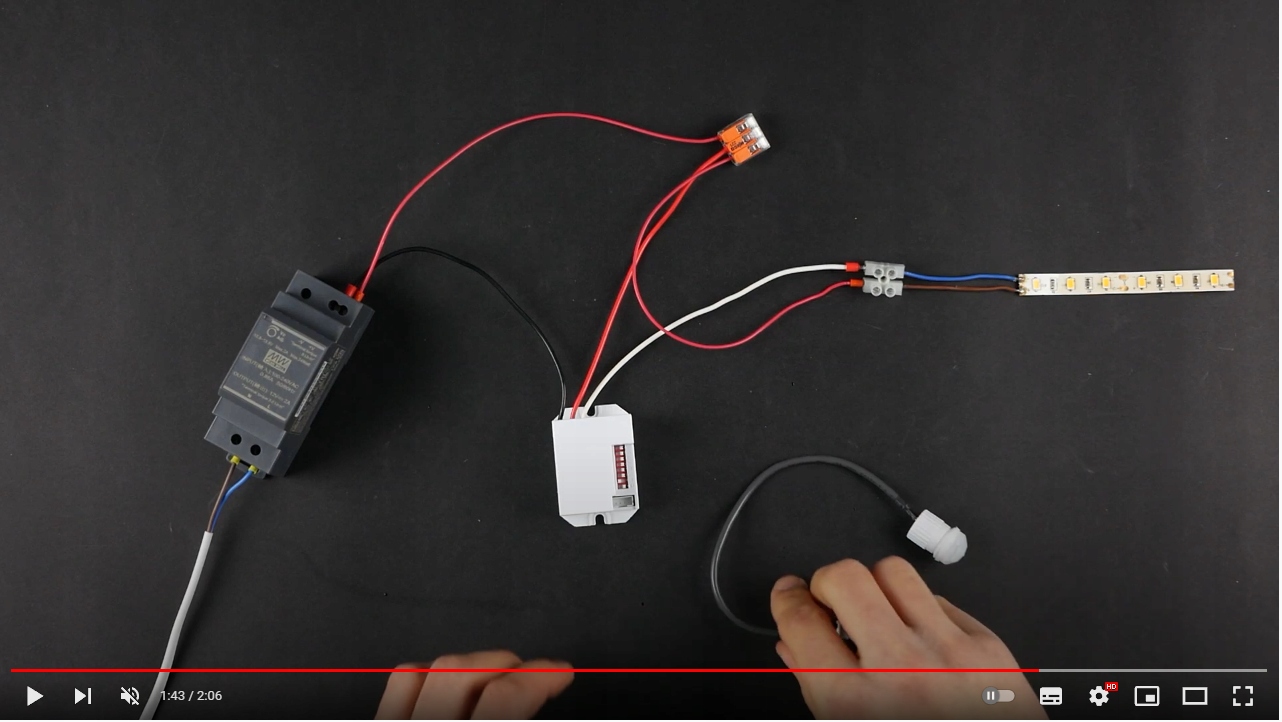

VIDEO-INSTRUKCJA

dostępna pod adresem: https://www.youtube.com/watch?v=CfO-V9h5sEM&t=61s

Specyfikacja techniczna/ montaż:

• Napięcie zasilania: 12 lub 24 V DC
• Współczynnik ochrony: IP20
• Materiał obudowy: Tworzywo sztuczne
• Rodzaj czujnika: PIR

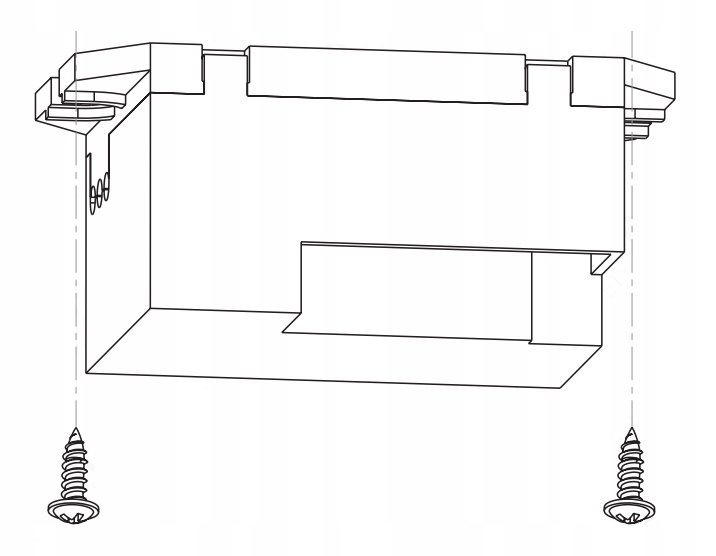

• Zalecane miejsce instalacji: do zabudowy (ścianki działowe, podwieszane sufity, płyty meblowe, etc.)
• Zalecana wysokość instalacji: 1.8 - 2.5 m / 2.2 - 4 m (ściana / sufit)
• Kąt wykrywania ruchu: 120° / 360°
• Zasięg wykrywania ruchu (średnica pola detekcji): 3 m / 6 m
• Zakres regulacji zwłoki czasowej: 5 s / 30 s / 1 min / 3 min / 5 min / 8 min
• Zakres regulacji progu światła zewn.: 10 lx / 2000 lx
• Maks. dopuszczalne obciążenie: Maks. obciążenie dla 12V DC 60 W / Maks. obciążenie dla 24V DC 120 W
• Regulacja parametrów czujnika: Tak
• Regulacja czułości sensora: Tak
• Regulacja czasu podtrzymania oświetlenia: Tak
• Regulacja oświetlenie zewnętrznego: Tak
• Współczynnik ochrony obudowy: IP20
• Temperaturowy zakres pracy czujnika: -18ºC ~ +40ºC
• Wymiary czujnika: (W x SZ x G): 22 x 55 x 36 mm/ ø17 x 25 mm
• Waga netto czujnika: 41 g
