DWURODZINNY DOMOFON CYFRAL COSMO

- czytnik breloków zbliżeniowych,

- podświetlany wizytownik,

- regulacja głośności,

- wandaloodporna kaseta zewnętrzna

W domofonie COSMO zastosowano transmisję sygnału typu duplex, a połączenie unifonu słuchawkowego z panelem przyzywowym wykonano linią dwuprzewodową. Linią tą przesyłane są następujące sygnały: wywoławczy (dzwonek), akustyczny (mowa) oraz sygnał sterujący zaczepem elektromagnetycznym.

⭐ SPOSÓB DZIAŁANIA

• naciskając przycisk wywołania, unifon dzwoni dwukrotnie
• bramofon sygnalizuje nawiązanie połączenia poprzez miganie wizytownika
• sterujemy furtką z pozycji unifonu oraz czytnika RFiD
• istnieje opcja zwolnienia blokady furtki poprzez naciśnięcie przycisku na słuchawce, bez konieczności odpowiadania na rozmowę.
• otwierając furtkę brelokiem zbliżeniowym, kaseta wydaje cztery krótkie sygnały dźwiękowe
• w przypadku braku prawidłowego zaprogramowania breloka,  kaseta wydaje jednostajny dźwięk i odmawia dostępu.

KASETA ZEWNĘTRZNA

• montaż natynkowy
• 2 przyciski,
• podświetlanie wizytownika
• czytnik kluczy dotykowych
• odporność na warunki atmosferyczne (centrala wykonana z aluminium zabezpieczona antykorozyjnie poprzez anodowanie)
• aluminiowe przyciski z kołnierzem
• wymiary (wys./szer./gł.): 150 x 69 x 38 mm

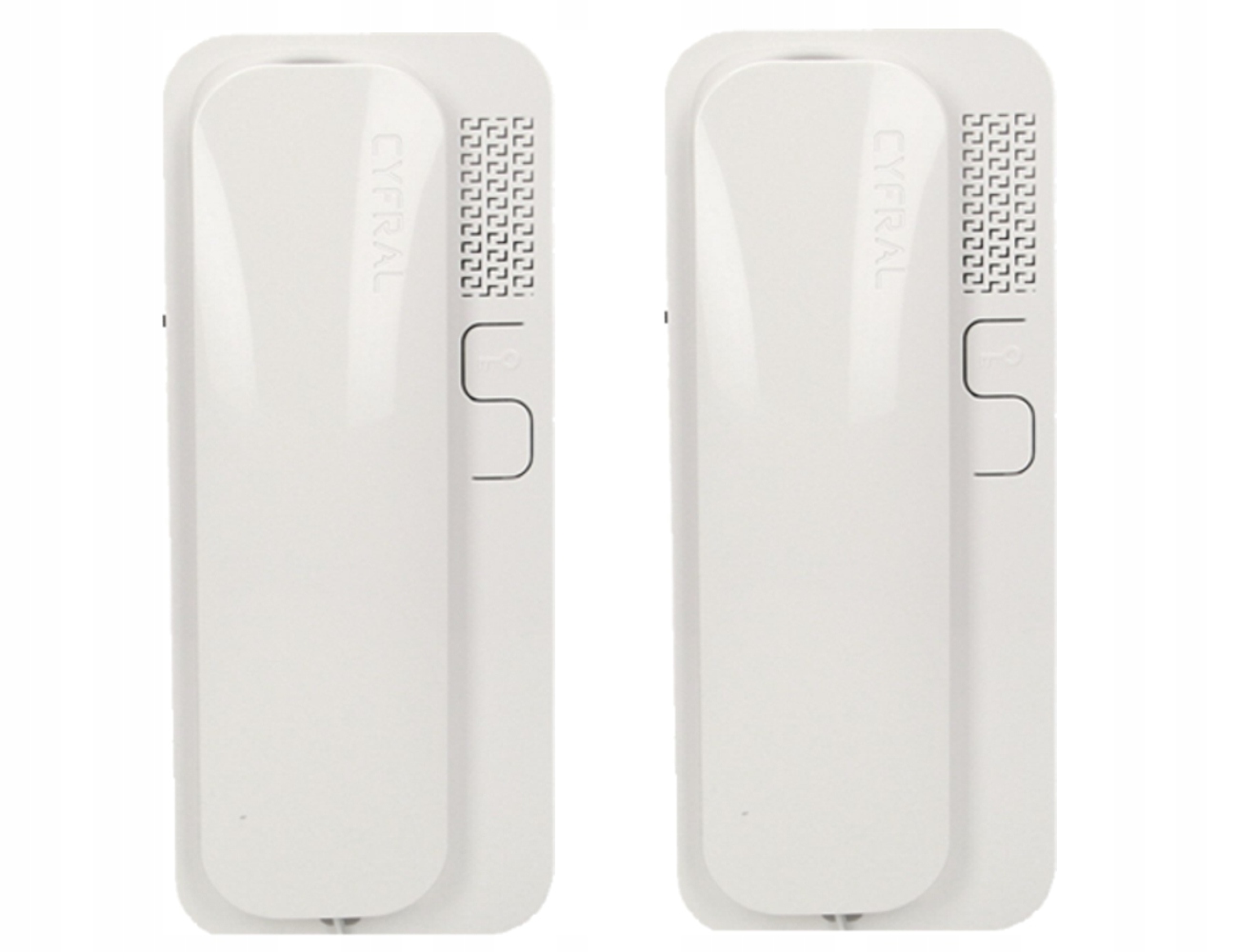

UNIFON:

• klawisze funkcyjne umieszczone na podstawie obok słuchawki
• 1 przycisk – funkcja otwieranie drzwi wejściowych
• 2 przycisk – wielofunkcyjny umożliwiający np. włączenie oświetlenia,
• regulacja głośności wywołania z możliwością wyłączenia

ZASILACZ NA SZYNĘ DIN

Zasilacz przystosowany do montażu w rozdzielni prądowej na szynę DIN.

SPECYFIKACJA TECHNICZNA:

• Typ: zasilacz impulsowy
• Napięcie zasilania: 100÷264 V AC
• Maksymalny prąd obciążenia: 1 A
• Napięcie wyjściowe OUT: 12 V AC
• Moc wyjściowa: 12 W
• Ograniczenie prądowe: 110% prądu wyjściowego
• Minimalne obciążenie: 0%
• Częstotliwość kluczowania: 70 KHz
• Masa: 80 g
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Temperatura pracy: -10÷40°C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

BRELOKI

Do zestawu dołączone są 4 breloki zbliżeniowe. Uwaga: Zdjęcie breloków jest poglądowe - breloki dołączone do zestawu mogą się różnić kształtem i kolorem, nie ma to żadnego wpływu na użytkowanie.

SCHEMAT PODŁĄCZENIA

LEGENDA:

1 - UNIFON NR 1

2 - UNIFON NR 2

3 - PANEL ZEWNĘTRZNY Z CZYTNIKIEM BRELOKÓW RFID

4 - ZASILACZ 11,5V

5 - ELEKTROZACZEP

P1 - POTENCJOMNETR DO MINIMALIZACJI SPRĘŻEŃ AKUSTYCZNYCH POMIĘDZY GŁOŚNIKIEM A MIKROFONEM PANELU

P2 - POTENCJOMETR DO REGULACJI SIŁY GŁOSU W GŁOŚNIKU PANELU

NAJCZĘŚCIEJ ZADAWANE PYTANIA

1. Jaki przewód muszę zastosować do połączenia monitora z panelem zewnętrznym?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m - zalecany przewód XzTKMXpw 4x2 x0,5mm2
• do 50m - zalecany przewód XzTKMXpw 4x2 x0,8mm2

2. Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z ryglem (elektrozaczepem)?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2

3. Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik woodoporności IP44, dzięki czemu może być narażone na czynniki atmosferyczne.

4. Czy mogę dokupić dodatkowe pastylki / breloki i karty?

Do urządzenia można dodać dodatkowe breloki i karty. Aktywacja kolejnych breloków i kart jest bardzo prosta. Wykorzystujemy do tego breloki programujące: ADD (dodawanie), DELETE (usuwanie).

5. Czy mogę zastosować zasilacz na szynę DIN?

Tak, zalecany zasilacz powinien charakteryzować się napięciem DC 12V oraz mocą nie mniejsza niż 2,5A.

6. Czy elektrozaczep wymaga dodatkowego zasilania?

Nie, ponieważ dodatkowo zasilamy kasetę zewnętrzną (zasilanie rygla jest z kasety zewnętrznej).

7. Jaki elektrozaczep powinien zostać zastosowany do tego zestawu wideodomofonu?

Zestaw prawidłowo działa z elektrozaczepem niskoprądowym, symetryczny, uniwersalny, bez pamięci. Np. RE-31G2, RE-32G2.
