DOMOFON DWURODZINNY "EURA" ADP-62A3 BIAŁY

• obsługa 2 wejść (furtka i brama)
• niebieskie podświetlenie przycisków wywołania
• czytnik zbliżeniowy
• 2 głośnomówiące unifony w kolorze białym
• natynkowy montaż kasety zewnętrznej

Dwurodzinny domofon wyposażony jest w 2 białe unifony, srebrną kasetę zewnętrzną oraz 3 zasilacze sieciowe DC 12V.

Głośnomówiący unifon umożliwia obsługę dwóch wejść poprzez bezpośrednie sterowanie ryglem elektromagnetycznym i automatem bramy wjazdowej.

Dwulokatorska stacja bramowa przeznaczona jest do montażu natynkowego. Aluminiowa obudowa kasety w połączeniu z daszkiem ochronnym zapewnia jej odporność na niekorzystne warunki atmosferyczne.

Czytnik zbliżeniowy umożliwia otwarcie furtki przy wykorzystaniu breloków pracujących w standardzie Unique 125 kHz.

KASETA ZEWNĘTRZNA

Czarna, dwulokatorska stacja bramowa domofonu przeznaczona jest do montażu natynkowego. Wykonana ze stopu aluminium i zabezpieczona dodatkowym daszkiem gwarantuje odporność na niekorzystne warunki atmosferyczne.

Niebieskie podświetlenie zapewnia dobrą widoczność przycisków wywołania nawet po zmroku.

Czytnik zbliżeniowy umożliwia otwarcie furtki przy wykorzystaniu breloków pracujących w standardzie Unique 125 kHz.

SPECYFIKACJA TECHNICZNA:

• Napięcie wyjściowe dla rygla elektromagnetycznego: 12 V DC, 350mA
• Rodzaj komunikacji: Przewodowa
• Maks. liczba lokatorów: 2
• Materiał obudowy: Stop aluminium
• Sposób montażu: Natynkowy
• Daszek ochronny: Tak
• Współczynnik ochrony: IP44
• Temperaturowy zakres pracy kasety: -18ºC ~ +45ºC
• Wymiary  (W x SZ x G): 198 x 82 x 52 mm
• Waga netto kasety: 570 g

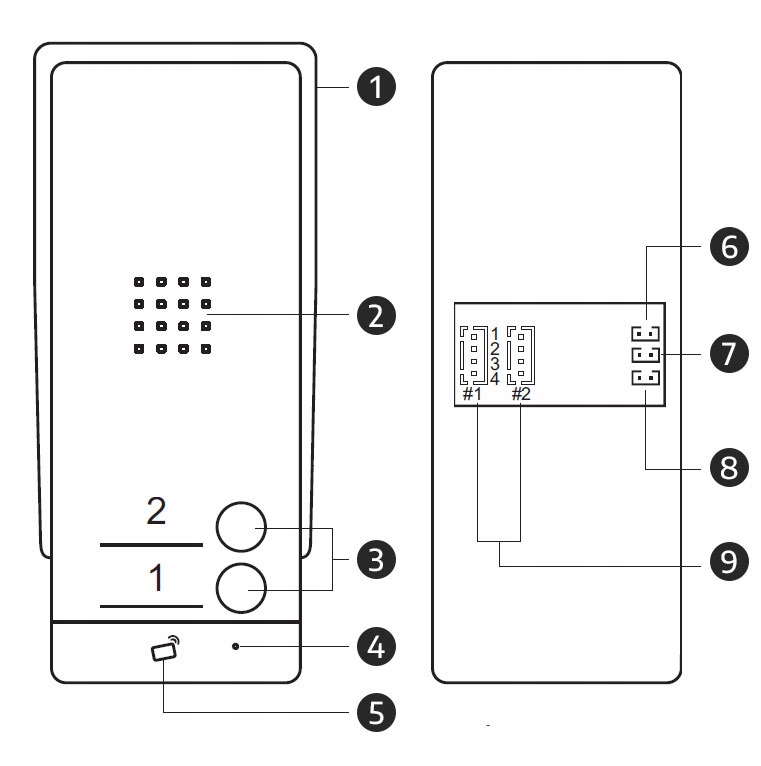

BUDOWA STACJI BRAMOWEJ

1. Daszek ochronny
2. Głośnik
3. Przyciski wywołania
4. Mikrofon
5. Czytnik kluczy zbliżeniowych (Unique 125 kHz)
6. Gniazdo przycisku opuszczenia posesji
7. Gniazdo zasilania DC 12V
8. Gniazdo elektrozaczepu DC 12V
9. Gniazda połączeniowe unifonów

BRELOKI ZBLIŻENIOWE

Do zestawu dołącznych jest 7 breloków pracujących w standardzie Unique 125 kHz. Dla Państwa wygody zostały one oznaczone kolorami:

• zielony - brelok do programowania - dodawania
• czerwony - brelok do programowania - usuwania
• niebieski - breloki użytkownika

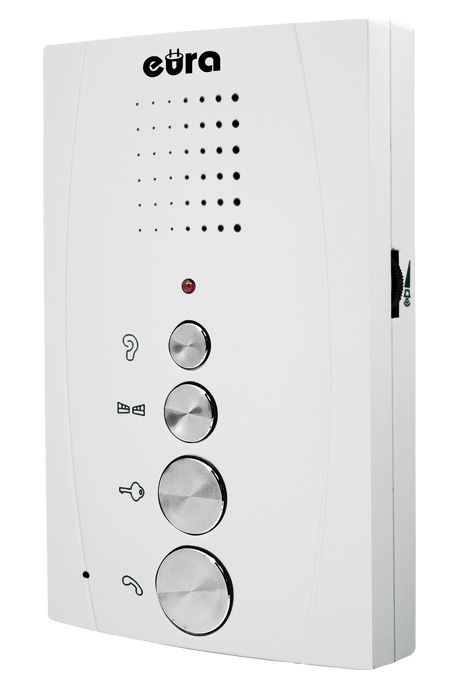

UNIFON

Głośnomówiący unifon umożliwia obsługę dwóch wejść poprzez bezpośrednie sterowanie ryglem elektromagnetycznym. Ponadto wyposażony jest w funkcję regulacji głośności rozmowy oraz przycisk dyskretnego podsłuchu otoczenia modułu zewnętrznego.

SPECYFIKACJA TECHNICZNA:

• Napięcie zasilania: 12 V DC
• Pobór mocy - czuwanie / praca: 0,2 W / 2 W
• Ilość przewodów łączących: 4
• Ilość obsługiwanych wyjść: 2
• Rodzaj komunikacji: Przewodowa
• Ilość melodii gongu: 1
• Głośnomówiący: Tak
• Materiał obudowy: Stop aluminium, tworzywo sztuczne
• Napięcie wyjściowe dla rygla elektromagnetycznego: 12 V DC (wyjście na bramę)
• Temperaturowy zakres pracy: 0ºC ~ +55ºC
• Wymiary (W x SZ x G): 137 x 89 x 23 mm
• Waga netto unifonu: 160 g

BUDOWA UNIFONU

A. FRONT

1. Mikrofon
2. Głośnik
3. Wskaźnik zasilania (dioda LED)
4. Regulacja głośności
5. Dyskretny podsłuch
6. Otwarcie bramy
7. Otwarcie furtki
8. Odebranie połączenia

B. TYŁ

1. Zawieszki
2. Terminal połączeniowy
3. Gniazdo zasilania

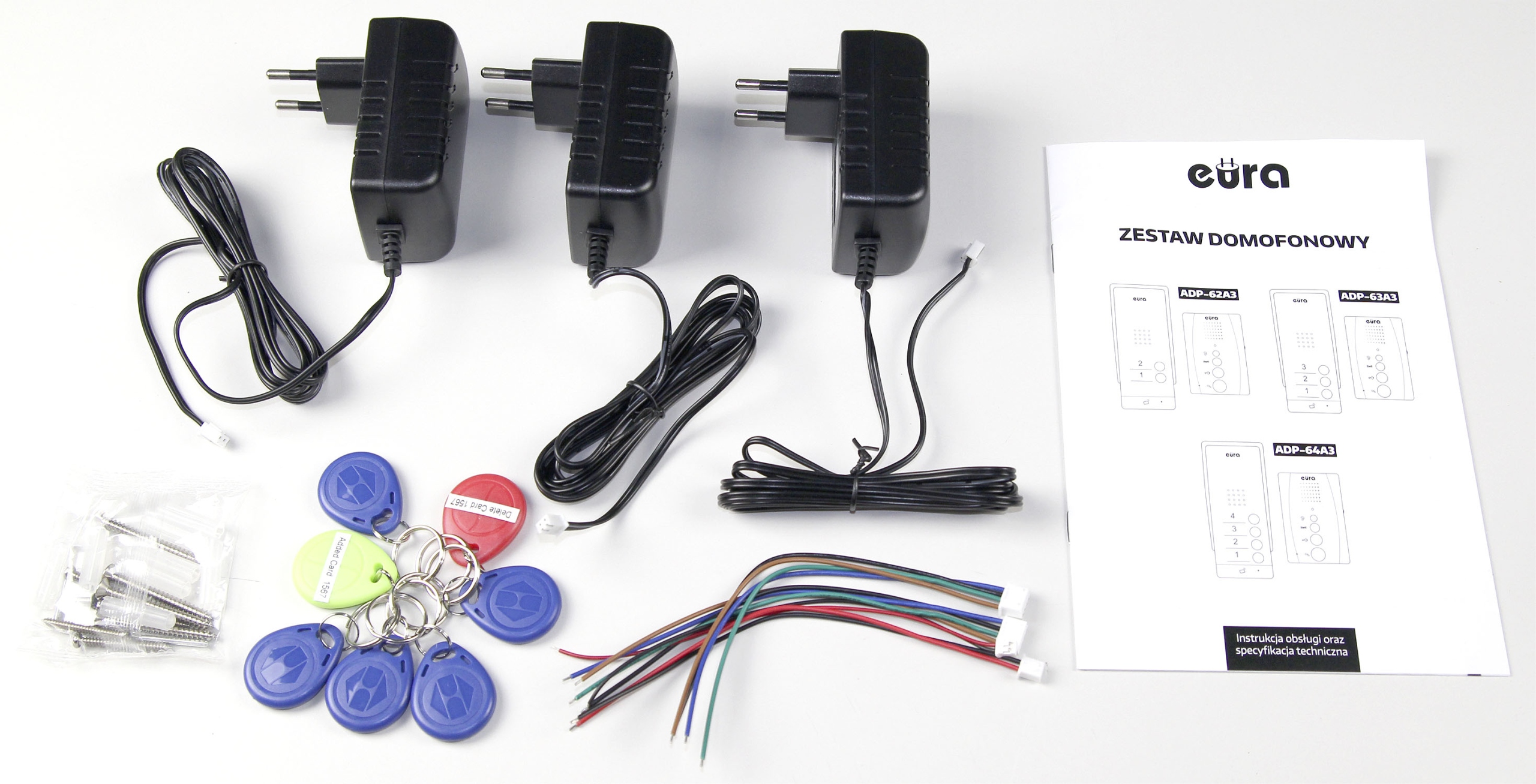

SKŁAD ZESTAWU:

• 2x Biały unifon
• 1x Stacja bramowa z czytnikiem zbliżeniowym
• 1x Szablon montażowy stacji bramowej
• 1x Zestaw śrub i kołków montażowych
• 3x Zasilacz sieciowy DC 12V
• 1x Brelok kodujący (zielony)
• 1x Brelok kasujący (czerwony)
• 5x Brelok użytkownika

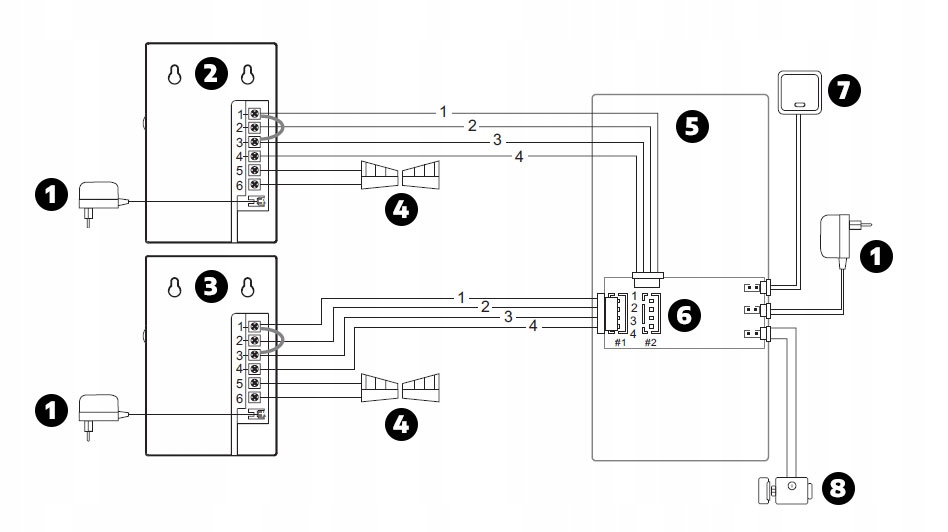

SCHEMAT POŁĄCZENIOWY

LEGENDA:

1. Adapter sieciowy DC 12V
2. Unifon (lokal 1)
3. Unifon (lokal 2)
4. Automat bramowy
5. Stacja bramowa
6. Terminal połączeniowy stacji bramowej
7. Przycisk opuszczenia posesji (przycisk "Exit")
8. Elektrozaczep

NAJCZĘŚCIEJ ZADAWANE PYTANIA i ODPOWIEDZI

1. Jaki przewód muszę zastosować do połączenia unifonu z kasetą zewnętrzną?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m - zalecany przewód XzTKMXpw 4x2 x0,5mm2
• do 50m - zalecany przewód XzTKMXpw 4x2 x0,8mm2

2. Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z ryglem (elektrozaczepem)?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2

3. Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik woodoporności IP44, dzięki czemu może być narażone na czynniki atmosferyczne.

5. Czy mogę zastosować zasilacz na szynę DIN?

Tak, zalecany zasilacz powinien charakteryzować się napięciem DC 12V oraz mocą nie mniejsza niż 2A.
